تجهیزات سیستم گرمایش مرکزی مجموعه‌ای از دستگاه‌های تولید، انتقال، توزیع و کنترل حرارت هستند که گرمایش بخش‌های مختلف ساختمان را تأمین می‌کنند. در سیستم‌های متداول آب گرم، تجهیزاتی مانند دیگ، مشعل، پمپ سیرکولاتور، لوله‌کشی، منبع انبساط و قطعات کنترلی به‌صورت هماهنگ کار می‌کنند. انتخاب نادرست هر جزء می‌تواند به توزیع نامناسب گرما، مصرف انرژی بیشتر، سروصدای مدار یا اختلال در عملکرد موتورخانه منجر شود.
شناخت اجزای سیستم گرمایش مرکزی فقط برای طراحی موتورخانه ضروری نیست؛ هنگام خرید تجهیزات، تعمیر قطعات و بررسی علت افت عملکرد نیز کاربرد دارد. در ادامه، وظیفه تجهیزات اصلی و جانبی، تفاوت روش‌های تأمین آب گرم مصرفی و معیارهای فنی انتخاب آن‌ها بررسی می‌شود.

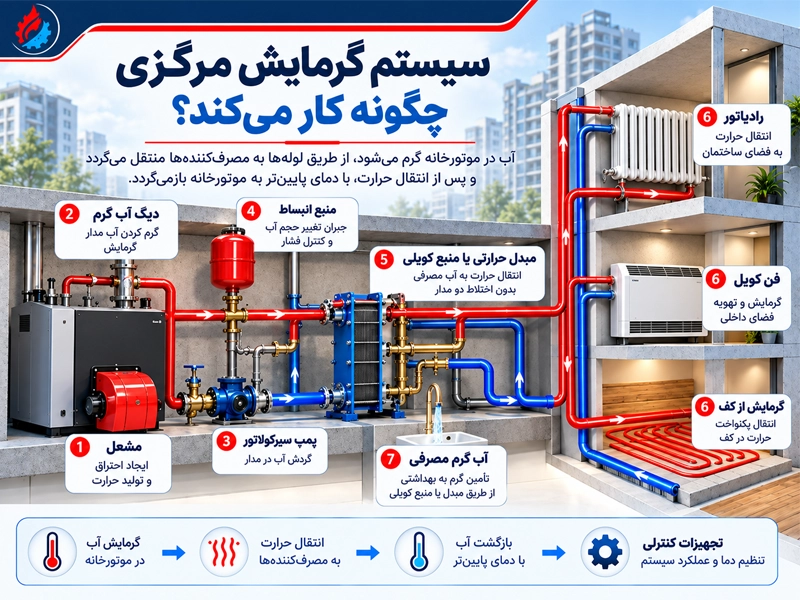

سیستم گرمایش مرکزی چگونه کار می‌کند؟
در سیستم گرمایش مرکزی، دیگ یا منبع حرارتی مستقر در موتورخانه، آب مدار گرمایش را گرم می‌کند. این آب از طریق لوله‌های رفت به رادیاتورها، فن‌کویل‌ها یا مدار گرمایش از کف می‌رسد و پس از انتقال بخشی از گرمای خود به محیط، با دمای پایین‌تر به موتورخانه بازمی‌گردد. پمپ سیرکولاتور وظیفه گردش آب در این مسیر را بر عهده دارد و تجهیزات کنترلی نیز دما و عملکرد دستگاه‌ها را متناسب با نیاز ساختمان تنظیم می‌کنند. در ساختمان‌هایی که آب گرم مصرفی هم از موتورخانه تأمین می‌شود، منبع کویلی یا مبدل حرارتی، گرمای مدار اصلی را به آب مصرفی انتقال می‌دهد؛ بدون آنکه آب این دو مدار با یکدیگر مخلوط شود.
تجهیزات اصلی سیستم گرمایش مرکزی و وظایف آن‌ها
اجزای موتورخانه مرکزی با توجه به نوع ساختمان، ظرفیت موردنیاز و روش تأمین گرما متفاوت‌اند. بااین‌حال، در سیستم‌های متداول آب گرم، تجهیزاتی مانند دیگ، مشعل، پمپ، منبع انبساط، لوله‌کشی و قطعات کنترلی نقش اصلی دارند. مبدل حرارتی و مخازن آب گرم نیز براساس نیاز پروژه به این مجموعه اضافه می‌شوند.
1. دیگ آب گرم یا بویلر
دیگ آب گرم، منبع تولید حرارت در موتورخانه‌های متداول است که انرژی حاصل از احتراق سوخت را به آب مدار گرمایش منتقل می‌کند. آب گرم خروجی دیگ برای تغذیه مدار رادیاتورها، فن‌کویل‌ها و سایر مصرف‌کننده‌های حرارتی به کار می‌رود.
دیگ‌های موتورخانه از نظر ساختار به دو گروه رایج تقسیم می‌شوند:
- دیگ فولادی: دارای بدنه جوشی و قابل ساخت در ظرفیت‌های مختلف، به‌ویژه برای موتورخانه‌های بزرگ و تأسیسات صنعتی.
- دیگ چدنی: متشکل از پره‌های چدنی متصل به یکدیگر، با امکان مونتاژ قطعات و تعویض پره آسیب‌دیده در برخی مدل‌ها.
در کنار این دسته‌بندی، دیگ‌های چگالشی نیز از نظر شیوه بازیابی حرارت محصولات احتراق اهمیت دارند. استفاده مؤثر از قابلیت چگالش به شرایط دمایی مدار، طراحی دستگاه و الزامات نصب بستگی دارد.
ظرفیت دیگ باید براساس بار حرارتی محاسبه‌شده، نیاز آب گرم مصرفی در صورت اتصال به همان منبع و شرایط بهره‌برداری تعیین شود. بزرگ‌انتخاب‌کردن دیگ بدون راهکار کنترلی مناسب می‌تواند باعث روشن و خاموش شدن مکرر مشعل و کاهش بازده عملکرد شود.
2. مشعل موتورخانه
مشعل وظیفه ترکیب سوخت و هوا و ایجاد احتراق کنترل‌شده در دیگ را بر عهده دارد. این تجهیز در مدل‌های گازسوز، گازوئیل‌سوز و دوگانه‌سوز عرضه می‌شود. برای انتخاب مشعل، صرفاً توجه به ظرفیت اسمی کافی نیست؛ توان حرارتی ورودی موردنیاز، محدوده تنظیم شعله، فشار سوخت و سازگاری با محفظه احتراق دیگ نیز باید بررسی شود. در موتورخانه‌هایی که بار گرمایی طی روز تغییر زیادی دارد، مشعل مدوله‌شونده می‌تواند توان احتراق را متناسب با نیاز، در محدوده عملکرد مجاز دستگاه، تنظیم کند.
3. پمپ سیرکولاتور
پمپ سیرکولاسیون، جریان آب گرم را در مدار بسته گرمایش برقرار می‌کند. این پمپ باید دبی لازم برای انتقال حرارت را با وجود مقاومت لوله‌ها، اتصالات، شیرآلات و مصرف‌کننده‌ها تأمین کند.
دو مشخصه اصلی در انتخاب پمپ عبارت‌اند از:
- دبی پمپ: حجم آب در گردش طی یک بازه زمانی مشخص، معمولاً برحسب مترمکعب بر ساعت.
- هد پمپ: میزان انرژی لازم برای غلبه بر افت فشار گردش آب، معمولاً برحسب متر ستون آب.
در مدار بسته و کاملاً پُر از آب، ارتفاع ساختمان به‌تنهایی مبنای تعیین هد سیرکولاتور نیست؛ زیرا فشار استاتیکی ستون آب در مسیر رفت و برگشت یکدیگر را خنثی می‌کنند. هد موردنیاز باید از افت فشار مسیر بحرانی گردش آب به دست آید. بااین‌حال، ارتفاع ساختمان همچنان برای تعیین فشار پُرکردن سیستم و شرایط کاری منبع انبساط اهمیت دارد.
4. لوله‌کشی، کلکتور و تجهیزات توزیع حرارت
لوله‌های رفت و برگشت، مسیر انتقال آب بین موتورخانه و مصرف‌کننده‌ها را تشکیل می‌دهند. کلکتورها نیز جریان آب را میان مدارهای مختلف توزیع کرده و امکان کنترل یا قطع مستقل هر شاخه را فراهم می‌کنند. در انتهای این مدارها، تجهیزاتی مانند رادیاتور، فن‌کویل و گرمایش از کف قرار دارند. انتخاب هرکدام به دمای آب، بار حرارتی فضا و نوع کاربری وابسته است. برای مثال، مدار گرمایش از کف معمولاً به آب با دمای پایین‌تر از مدار رادیاتور نیاز دارد؛ بنابراین در سیستم‌های ترکیبی، استفاده از شیر اختلاط یا مدار کنترلی مستقل اهمیت پیدا می‌کند.
5. مبدل حرارتی موتورخانه
مبدل حرارتی موتورخانه در سیستم گرمایش مرکزی برای انتقال گرما میان دو مدار مستقل استفاده می‌شود. تأمین آب گرم مصرفی، جداسازی مدارهای دارای فشار متفاوت و انتقال حرارت به بخش‌های مجزای ساختمان از کاربردهای آن است.
دو نوع پرکاربرد مبدل حرارتی در تأسیسات گرمایشی عبارت‌اند از:
- مبدل حرارتی صفحه‌ای: از صفحات فلزی با کانال‌های عبور سیال تشکیل شده و به دلیل سطح انتقال حرارت بالا، در فضای نسبتاً محدودی نصب می‌شود. مبدل‌های واشردار قابلیت بازشدن و نظافت مکانیکی دارند، درحالی‌که مبدل بریز ساختار فشرده و غیرقابل‌بازشدن دارد.
- مبدل حرارتی پوسته و لوله: شامل دسته‌ای از لوله‌ها داخل یک پوسته است. این ساختار برای شرایط کاری متنوع و پروژه‌هایی که به دسترسی مناسب جهت تمیزکاری مکانیکی لوله‌ها نیاز دارند، قابل بررسی است.
در انتخاب مبدل، صرفاً ظرفیت اسمی کافی نیست. دمای ورود و خروج هر دو سیال، دبی، افت فشار مجاز، جنس قطعات و میزان رسوب‌گذاری آب نیز باید مشخص باشد.
6. منبع کویلی آب گرم
منبع کویلی برای تولید و ذخیره آب گرم مصرفی در موتورخانه کاربرد دارد. این تجهیز از یک مخزن و کویل حرارتی تشکیل شده که آب داغ دیگ از داخل کویل عبور کرده و حرارت را به آب مصرفی منتقل می‌کند. مزیت اصلی منبع کویلی، ذخیره آب گرم برای زمان‌های افزایش مصرف است. بااین‌حال، ظرفیت مخزن و سطح کویل باید متناسب با تعداد مصرف‌کنندگان، اوج مصرف هم‌زمان و مدت بازیابی دمای آب انتخاب شود.
7. منبع انبساط
منبع انبساط وظیفه جبران افزایش حجم آب ناشی از تغییر دما را بر عهده دارد. نبود فضای کافی برای انبساط آب در مدار بسته، افزایش فشار و احتمال عملکرد مکرر شیر اطمینان را به دنبال دارد. منابع انبساط در دو نوع باز و بسته ساخته می‌شوند. در مدل بسته دیافراگمی، یک محفظه گاز، فضای لازم برای تغییر حجم آب را فراهم می‌کند. حجم مناسب منبع به مقدار آب موجود در سیستم، حداقل و حداکثر دمای کاری، فشار اولیه و فشار مجاز تجهیزات بستگی دارد. تعداد طبقات ساختمان نیز در تعیین فشار استاتیکی و تنظیم اولیه منبع اهمیت دارد.

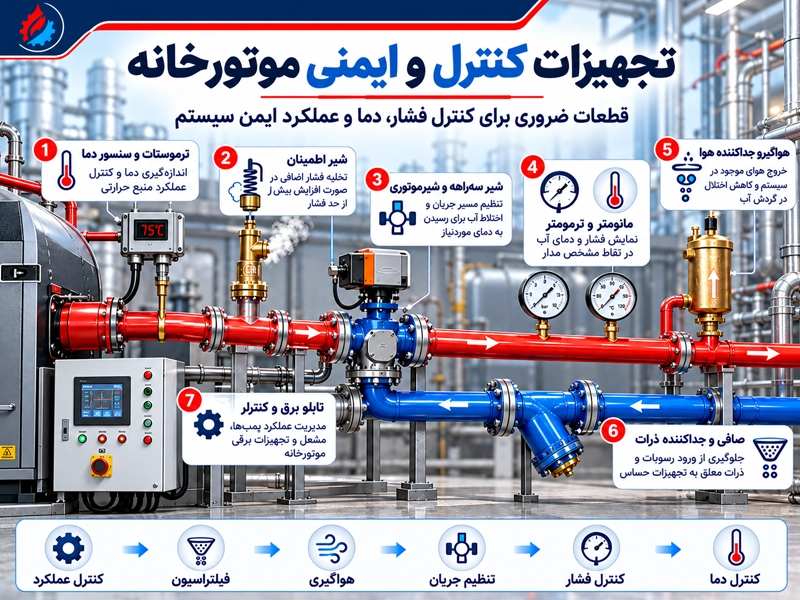

8. جهیزات کنترل و ایمنی موتورخانه
کنترل فشار، دما و جریان آب برای عملکرد پایدار سیستم گرمایش مرکزی ضروری است. مهم‌ترین قطعات کنترلی و حفاظتی عبارت‌اند از:
- ترموستات و سنسور دما: اندازه‌گیری دمای آب یا محیط و کنترل عملکرد منبع حرارتی.
- شیر اطمینان: تخلیه فشار اضافی در صورت افزایش فشار بیش از مقدار تنظیم‌شده.
- شیر سه‌راهه و شیر موتوری: تنظیم مسیر جریان یا اختلاط آب برای دستیابی به دمای موردنیاز.
- مانومتر و ترمومتر: نمایش فشار و دمای آب در نقاط مشخص مدار.
- هواگیر و جداکننده هوا: خروج هوای موجود در سیستم و کاهش مشکلات گردش آب.
- صافی و جداکننده ذرات: جلوگیری از ورود رسوبات و ذرات معلق به تجهیزات حساس.
- تابلو برق و کنترلر: مدیریت عملکرد پمپ‌ها، مشعل و تجهیزات برقی موتورخانه.
تجهیزات جانبی موتورخانه مرکزی که نباید نادیده گرفته شوند
- سختی‌گیر و تجهیزات تصفیه آب: انتخاب روش کنترل رسوب و خوردگی به کیفیت آب ورودی، مقدار آب جبرانی و حساسیت تجهیزات بستگی دارد. سختی‌گیر آب برای تمام مدارهای بسته یک الزام یکسان نیست، اما در بعضی شرایط، به‌ویژه برای سامانه‌های آب گرم مصرفی یا آب جبرانی، اهمیت پیدا می‌کند.
- مجموعه آب جبرانی و کنترل فشار: برای تأمین آب ازدست‌رفته و حفظ فشار مناسب مدار به کار می‌رود و باید با ملاحظات حفاظت از آب آشامیدنی و جلوگیری از برگشت جریان طراحی شود.
- دودکش و تأمین هوای احتراق: در موتورخانه‌های دارای تجهیزات سوخت‌سوز، دفع ایمن محصولات احتراق و هوای کافی برای احتراق ضروری است. ابعاد و روش اجرا باید با مشخصات دستگاه و ضوابط ایمنی سازگار باشد.
- عایق‌کاری لوله‌ها و تجهیزات: کاهش اتلاف حرارت در لوله‌های آب گرم، کلکتورها و سطوح مناسب عایق‌کاری می‌تواند به کاهش مصرف انرژی و کنترل دمای فضای موتورخانه کمک کند.
این تجهیزات باید بر اساس نوع منبع حرارتی و شرایط ساختمان انتخاب شوند؛ اضافه‌کردن یک دستگاه بدون نیازسنجی، الزاماً به عملکرد بهتر منجر نمی‌شود.
مقایسه تجهیزات تأمین آب گرم در سیستم گرمایش مرکزی
تأمین آب گرم مصرفی در موتورخانه با روش‌های مختلف امکان‌پذیر است. تفاوت اصلی این روش‌ها در نحوه انتقال حرارت، ظرفیت ذخیره‌سازی و شرایط تعمیر و نگهداری قرار دارد.
| تجهیز |
مزیت اصلی |
محدودیت |
شرایط کاربرد |
| مبدل حرارتی صفحه‌ای |
ابعاد کم و انتقال حرارت سریع |
حساسیت کانال‌ها به رسوب و گرفتگی |
آب گرم لحظه‌ای و جداسازی مدارها |
| مبدل پوسته و لوله |
امکان طراحی برای شرایط کاری متنوع |
ابعاد معمولاً بزرگ‌تر |
پروژه‌های صنعتی و سرویس‌های خاص |
| منبع کویلی |
قابلیت ذخیره آب گرم |
اشغال فضای بیشتر و تلفات حرارتی مخزن |
ساختمان‌های دارای مصرف متناوب و اوج مصرف بالا |
در سیستم‌های تولید آب گرم لحظه‌ای، ظرفیت مبدل باید پاسخگوی حداکثر مصرف هم‌زمان باشد. در مقابل، مخزن ذخیره امکان تأمین بخشی از اوج مصرف را فراهم کرده و می‌تواند ظرفیت لحظه‌ای موردنیاز منبع حرارتی را کاهش دهد.

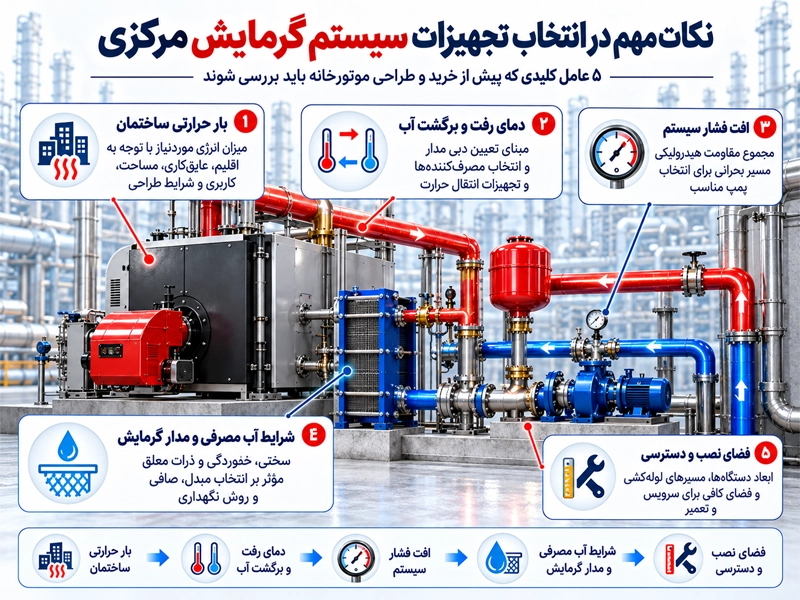

نکات مهم در انتخاب تجهیزات سیستم گرمایش مرکزی
انتخاب تجهیزات موتورخانه باید براساس محاسبات فنی انجام شود؛ زیرا ظرفیت بالای یک دستگاه الزاماً به معنای عملکرد بهتر مجموعه نیست. مهم‌ترین اطلاعات موردنیاز عبارت‌اند از:
- بار حرارتی ساختمان: میزان انرژی موردنیاز با توجه به اقلیم، عایق‌کاری، مساحت، کاربری و شرایط طراحی.
- دمای رفت و برگشت آب: مبنای تعیین دبی مدار و انتخاب مصرف‌کننده‌ها و تجهیزات انتقال حرارت.
- افت فشار سیستم: مجموع مقاومت هیدرولیکی مسیر بحرانی برای انتخاب پمپ مناسب.
- شرایط آب مصرفی و مدار گرمایش: سختی، خورندگی و ذرات معلق مؤثر بر انتخاب مبدل، صافی و روش نگهداری.
- فضای نصب و دسترسی: ابعاد دستگاه‌ها، مسیرهای لوله‌کشی و فضای کافی برای سرویس و تعمیر.
اشتباهات رایج در خرید و نصب تجهیزات گرمایش مرکزی
برخی مشکلات موتورخانه از انتخاب نامناسب تجهیزات یا اجرای غیراصولی مدار ناشی می‌شوند. موارد زیر از خطاهای قابل‌توجه هستند:
- انتخاب دیگ صرفاً براساس متراژ: بدون بررسی بار حرارتی واقعی، نوع عایق و شرایط اقلیمی.
- بزرگ‌انتخاب‌کردن پمپ: بدون محاسبه افت فشار، با پیامدهایی مانند مصرف برق بیشتر و احتمال ایجاد صدا در شیرآلات.
- نصب مبدل بدون صافی مناسب: افزایش احتمال گرفتگی کانال‌ها و کاهش ظرفیت انتقال حرارت.
- استفاده از منبع انبساط نامتناسب: نوسان فشار در زمان گرم و سرد شدن سیستم.
- بی‌توجهی به بالانس مدارها: توزیع نامناسب جریان آب و اختلاف دمای محسوس میان بخش‌های ساختمان.
بررسی این موارد پیش از خرید و اجرای پروژه، احتمال اصلاحات پرهزینه پس از راه‌اندازی را کاهش می‌دهد.
قیمت تجهیزات سیستم گرمایش مرکزی به چه عواملی بستگی دارد؟
قیمت تجهیزات گرمایش مرکزی تابع ظرفیت، نوع ساخت، برند، جنس قطعات و شرایط طراحی است. برای مثال، هزینه دیگ به ظرفیت و نوع ساخت آن وابسته بوده، درحالی‌که قیمت پمپ با دبی، هد، مشخصات موتور و نوع کنترل تغییر می‌کند. در مبدل‌های حرارتی، جنس و تعداد صفحات یا ابعاد پوسته و لوله، فشار طراحی، نوع اتصالات و شرایط سیال از عوامل مؤثر بر قیمت هستند. هنگام خرید تجهیزات موتورخانه، علاوه بر هزینه اولیه، مصرف انرژی، دسترسی به قطعات یدکی و هزینه سرویس نیز اهمیت دارد. تجهیزی با قیمت خرید پایین‌تر ممکن است در دوره بهره‌برداری هزینه بیشتری ایجاد کند.
چه زمانی مبدل حرارتی موتورخانه نیاز به تعمیر یا تعویض دارد؟
پیش از تصمیم به تعویض، بررسی دبی، دمای ورودی و خروجی و اختلاف فشار دو سمت مبدل ضروری است. در مبدل صفحه‌ای واشردار، تعویض واشر یا شست‌وشوی صفحات ممکن است عملکرد تجهیز را بازیابی کند؛ اما در صورت آسیب‌دیدگی شدید صفحات یا عدم امکان تعمیر اقتصادی، جایگزینی دستگاه قابل بررسی است.
طراحی، تولید و خرید مبدل حرارتی گرمایش مرکزی از آرکا تجهیز صدر
انتخاب مبدل مناسب موتورخانه به شرایط واقعی عملکرد سیستم وابسته است. ظرفیت حرارتی، دبی آب، دمای مدار اولیه و ثانویه، فشار کاری و محدودیت فضای نصب، داده‌های اولیه طراحی و ساخت دستگاه را تشکیل می‌دهند.
شرکت آرکا تجهیز صدر در مشهد در زمینه طراحی، تولید و تعمیر مبدل‌های حرارتی صفحه‌ای، پوسته و لوله، بریز و مدل‌های صنعتی فعالیت دارد و خدمات خود را برای پروژه‌های سراسر ایران ارائه می‌کند. برای بررسی امکان ساخت یا انتخاب مبدل، بهتر است اطلاعات فنی پروژه شامل دما و دبی هر دو سمت، فشار کاری، نوع سیال و محدودیت‌های نصب از ابتدا مشخص باشند. این اطلاعات امکان انتخاب متناسب‌تر دستگاه و برآورد دقیق‌تر قیمت را فراهم می‌کنند.
سوالات متداول در مورد سیستم گرمایش مرکزی
مهم‌ترین تجهیزات سیستم گرمایش مرکزی کدام‌اند؟
دیگ آب گرم، مشعل، پمپ سیرکولاتور، منبع انبساط، لوله‌کشی و تجهیزات کنترلی از اجزای متداول هستند. مبدل حرارتی و منبع کویلی نیز متناسب با روش تأمین آب گرم و ساختار مدار مورد استفاده قرار می‌گیرند.
تفاوت منبع کویلی و مبدل حرارتی صفحه‌ای چیست؟
منبع کویلی دارای مخزن ذخیره آب گرم است، اما مبدل صفحه‌ای معمولاً انتقال حرارت را بدون ذخیره‌سازی انجام می‌دهد. انتخاب آن‌ها به الگوی مصرف آب گرم، فضای موتورخانه و ظرفیت منبع حرارتی بستگی دارد.
علت گرم‌نشدن بعضی رادیاتورها در سیستم مرکزی چیست؟
وجود هوا در مدار، بالانس نبودن جریان، گرفتگی شیر یا مسیر لوله‌کشی و دبی ناکافی از دلایل احتمالی هستند. بررسی دمای رفت و برگشت و وضعیت گردش آب به تشخیص علت کمک می‌کند.
آیا مبدل حرارتی برای تمام موتورخانه‌ها ضروری است؟
خیر. در موتورخانه‌هایی که نیاز به جداسازی دو مدار یا انتقال غیرمستقیم حرارت وجود دارد، استفاده از مبدل مناسب است. ساختار و نیازهای هر پروژه، ضرورت نصب آن را مشخص می‌کند.
طول عمر تجهیزات گرمایش مرکزی به چه عواملی وابسته است؟
کیفیت ساخت، تناسب ظرفیت، شرایط بهره‌برداری، کیفیت آب و سرویس دوره‌ای بر عمر تجهیزات اثر دارند. رسوب، خوردگی، نوسان فشار و کارکرد خارج از محدوده طراحی می‌توانند استهلاک را افزایش دهند.
