مبدلهای حرارتی استخری یکی از اجزای کلیدی در سیستمهای گرمایشی استخرها هستند که تأثیر زیادی در تنظیم دقیق و یکنواخت دمای آب دارند. این دستگاهها با کارایی بالا قادرند دمای آب استخر را در سطح مطلوب حفظ کنند و بهویژه در فصول سرد سال، نقش مهمی در جلوگیری از افت دما ایفا میکنند. استفاده از مبدل حرارتی نه تنها گرمایش مناسب را فراهم میآورد، بلکه به کاهش مصرف انرژی و هزینههای اضافی کمک کرده و از اتلاف منابع جلوگیری میکند.
مبدل حرارتی استخری چیست؟
مبدل حرارتی استخر یکی از تجهیزات کلیدی در سیستم گرمایش استخر به شمار میرود که وظیفه انتقال حرارت از منابع گرمایشی مانند دیگ موتورخانه، پکیج یا پمپ حرارتی به آب استخر را بر عهده دارد. این دستگاه با گرم کردن آب در مدتزمان مناسب، شرایطی ایدهآل برای شنا و استفاده از استخر در تمام فصول فراهم میکند. انتخاب مبدل استخری مناسب نهتنها به حفظ دمای مطلوب آب کمک میکند، بلکه باعث افزایش راندمان سیستم گرمایشی و کاهش مصرف انرژی نیز میشود. به همین دلیل، مبدل حرارتی استخر در استخرهای خانگی، عمومی و مجموعههای ورزشی یکی از مهمترین اجزای تأسیسات گرمایشی محسوب شده و نقش مؤثری در بهبود عملکرد و بهرهوری کل سیستم دارد.
برای طراحی و ساخت مبدل حرارتی استخر توسط شرکت آرکا تجهیز صدر، می توانید از طریق صفحه تماس با ما اقدام نمایید.
انواع مبدل حرارتی استخری
مبدل استخر در مدلهای متنوعی تولید میشود تا پاسخگوی شرایط مختلف و نیازهای متفاوت باشد. هر نوع هیت اکسچنجر ساختار و کاربرد مخصوص خود را دارد و انتخاب آن به عواملی مانند نوع استخر، ظرفیت موردنیاز و منبع تأمین انرژی وابسته است. آشنایی با انواع مبدل استخری به انتخاب درستتر و بهبود راندمان سیستم گرمایش کمک میکند. در ادامه، سه نوع اصلی مبدل حرارتی مورد استفاده در استخر و جکوزی را بررسی میکنیم:

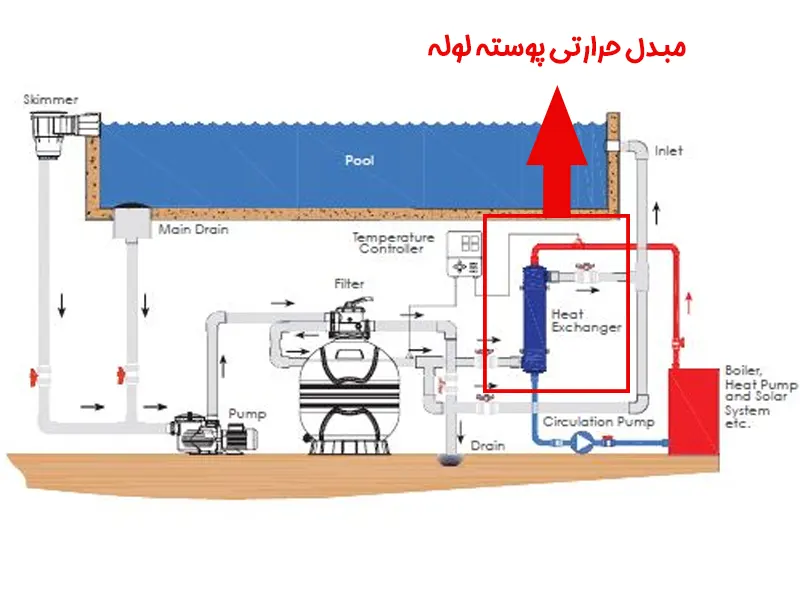

مبدلهای حرارتی پوسته و لوله
مبدل حرارتی پوسته و لوله یکی از انواع پرکاربرد مبدل استخری است که بیشتر در پروژههای بزرگ، استخرهای عمومی و مجموعههای ورزشی استفاده میشود. این هیت اکسچنجر از یک لوله داخلی برای عبور سیال گرم و یک پوسته خارجی برای جریان آب تشکیل شده و همین ساختار باعث انتقال حرارت موثر و عملکرد پایدار در سیستم گرمایش میشود. کاربرد اصلی مبدل پوسته و لوله، تأمین گرمایش حجم بالای آب در زمان مناسب و کمک به حفظ دمای ثابت در مدار گرمایش است. این مدل به دلیل راندمان مناسب، مقاومت بالا و قابلیت کارکرد مداوم، انتخابی رایج در میان انواع مبدل حرارتی استخری محسوب میشود.

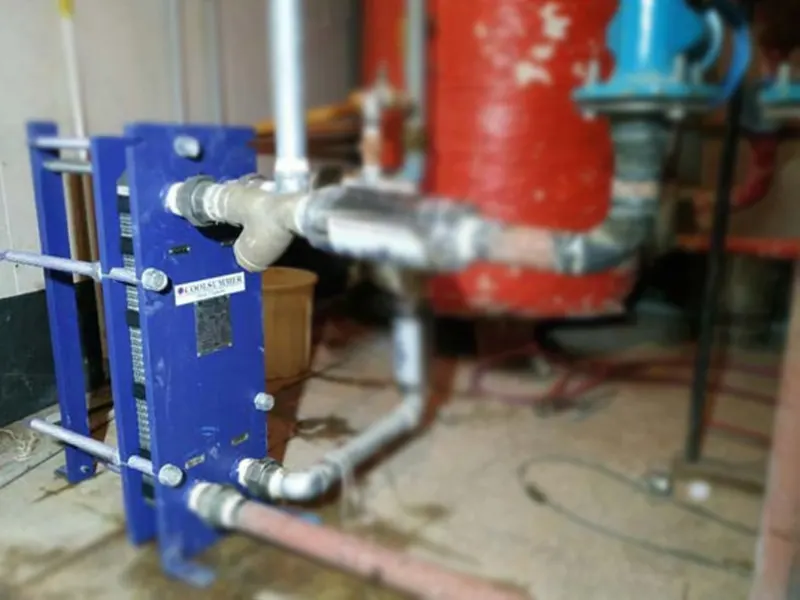

مبدلهای حرارتی صفحهای
مبدل حرارتی صفحهای یکی از بهترین گزینهها برای گرمایش استخرهای کوچک و متوسط است؛ زیرا در عین ابعاد جمعوجور، توان بالایی در انتقال حرارت دارد. در این مبدل، آب استخر و سیال گرم از میان صفحات فلزی نازک و موازی عبور میکنند و گرما با حداکثر راندمان بین آنها منتقل میشود. به همین دلیل، آب استخر سریعتر به دمای مطلوب میرسد و مصرف انرژی نیز بهینهتر خواهد بود. اشغال فضای کم، نصب آسان و عملکرد حرارتی بالا باعث شده است مبدل حرارتی صفحهای انتخابی مناسب برای استخرهای خانگی، جکوزیها و فضاهایی باشد که محدودیت نصب تجهیزات گرمایشی دارند.
برای مشاهده کاتالوگ مبدل حرارتی استخر می توانید از طریق صفحه تماس با ما، با کارشناسان ما ارتباط برقرار نمایید.
مبدلهای حرارتی هواخنک
مبدلهای حرارتی هواخنک یکی از انواع مبدل حرارتی استخر هستند که در شرایطی بهکار میروند که استفاده از آب برای انتقال حرارت امکانپذیر نیست. در این مدل، تبادل حرارت از طریق جریان هوا انجام میشود و عملکرد دستگاه به گردش مناسب هوا وابسته است. این نوع هیت اکسچنجر بیشتر در استخرهای روباز یا پروژههایی با محدودیت زیرساخت گرمایشی به کار میرود. مبدل هواخنک با بهرهگیری از هوای محیط، گرمایش آب را تأمین کرده و دمای آن را در سطح پایدار نگه میدارد.

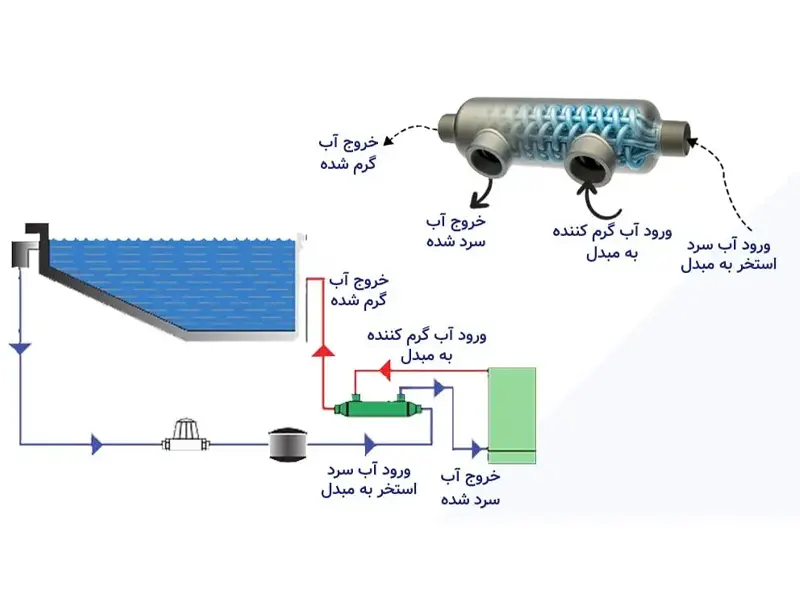

طرز کار مبدل حرارتی استخر چگونه است؟
طرز کار مبدل حرارتی استخر به این صورت است که گرما از یک سیال گرم به آب استخر بدون تماس مستقیم بین آنها منتقل میشود. در این فرآیند، آب گرم تولیدشده در منبع گرمایشی وارد مبدل شده و از مسیر داخلی آن عبور میکند، در حالیکه آب استخر نیز از مسیر جداگانهای در دستگاه جریان دارد. این دو سیال تنها از طریق جدارههای فلزی مبدل با یکدیگر تبادل حرارت دارند. در نتیجه، انرژی گرمایی به تدریج به آب استخر منتقل شده و دمای آن تا رسیدن به مقدار تنظیمشده افزایش پیدا میکند و گرمایش یکنواخت در کل حجم آب ایجاد میشود.
کاربرد مبدل حرارتی استخری
مبدل حرارتی استخر یا هیت اکسچنجر یکی از تجهیزات مهم در سیستم گرمایش استخر است که در محیطهای مختلف برای تأمین دمای مناسب آب و بهینهسازی مصرف انرژی استفاده میشود. کاربرد مبدل های حرارتی در صنایع مختلف از جمله استخر و جکوزی، برای تأمین گرمایش بهینه و کاهش هزینههای انرژی بسیار مفید است.
استخرهای خانگی: در استخرهای خانگی، مبدل حرارتی دمای آب را در فصلهای سرد در سطح مناسب نگه میدارد و امکان استفاده مداوم از استخر را فراهم میسازد.
استخرهای عمومی و ورزشی: در مجموعههای ورزشی، این سیستم دمای آب را در حجم بالا بهصورت یکنواخت کنترل کرده و پایداری دمای استخر را در زمان استفاده مداوم حفظ میکند.
جکوزی و اسپا: در جکوزی و اسپا، مبدل استخری با حفظ دمای استاندارد آب، شرایط مناسب برای استفاده درمانی و آرامشبخش را ایجاد میکند.
استخرهای صنعتی و کشاورزی: در کاربردهایی مانند پرورش ماهی، هیت اکسچنجر استخری برای کنترل دقیق دمای آب و ایجاد شرایط پایدار استفاده میشود.

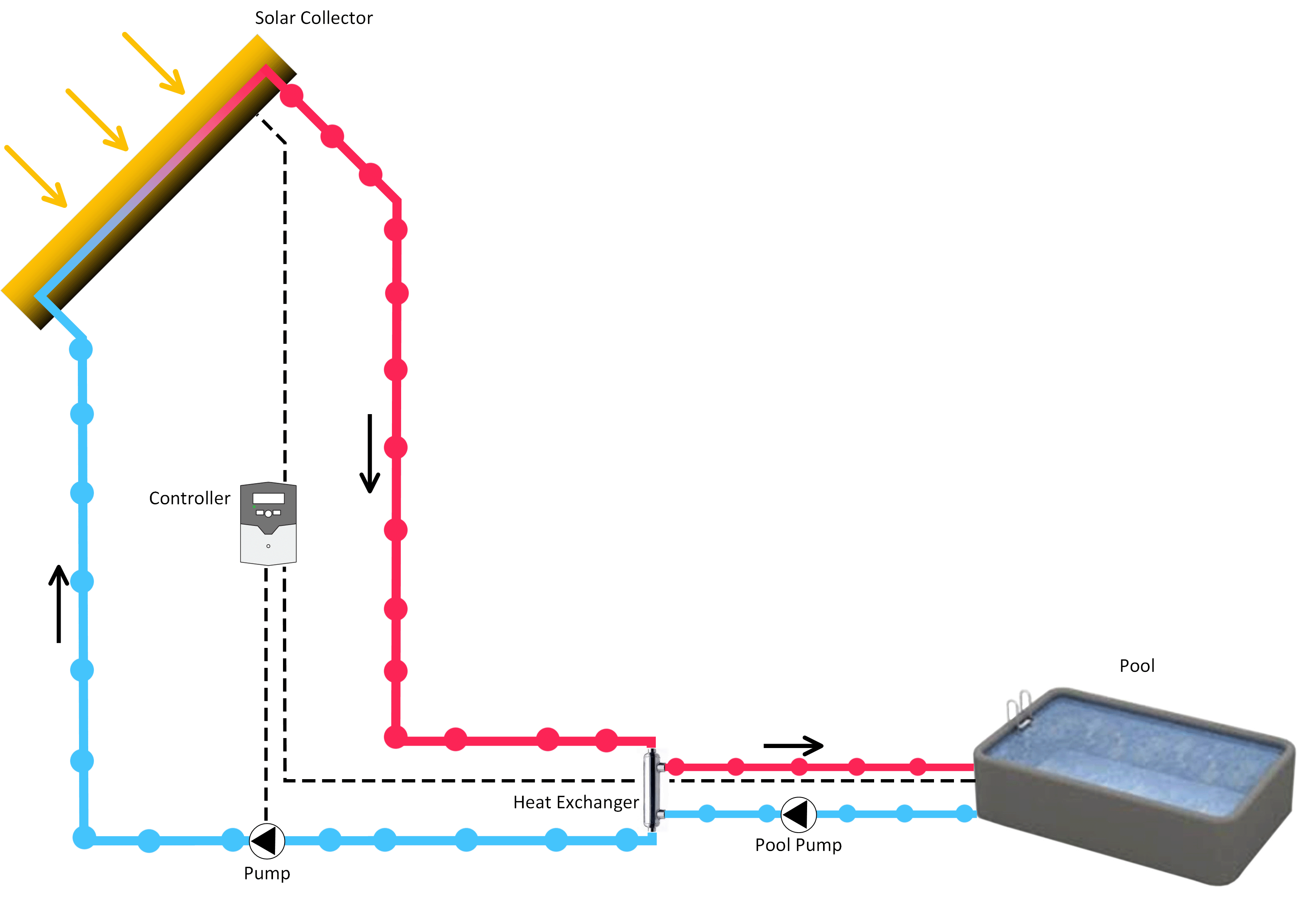

ترکیب با انرژی خورشیدی: مبدلهای حرارتی آب استخر قابلیت اتصال به سیستمهای خورشیدی را دارند و در کاهش مصرف انرژی و بهینهسازی گرمایش استخر نقش مؤثری ایفا میکنند.
روشهای محاسبه ظرفیت مبدل استخر
برای انتخاب صحیح مبدل حرارتی استخر، محاسبه ظرفیت حرارتی موردنیاز اهمیت زیادی دارد. این محاسبه بر اساس حجم آب استخر، اختلاف دمای اولیه و نهایی و زمان رسیدن به دمای مطلوب انجام میشود. در واقع هدف، تعیین میزان انرژی موردنیاز برای گرمایش آب و انتخاب مناسبترین مبدل حرارتی استخر است.
فرمول پایه محاسبه بار حرارتی به شکل زیر است:
Q = m × c × ΔT
در این رابطه:
Q = بار حرارتی موردنیاز (کیلوکالری یا کیلووات)
m = جرم آب (حجم × چگالی آب)
c = ظرفیت حرارتی ویژه آب
ΔT = اختلاف دمای آب (دمای نهایی منهای دمای اولیه)
برای محاسبه دقیقتر ظرفیت مبدل حرارتی استخر، معمولاً از رابطه عملی زیر نیز استفاده میشود:
Q = (V × ΔT × 1.16) / t
در این فرمول:
V = حجم آب استخر (مترمکعب)
ΔT = اختلاف دما (درجه سانتیگراد)
t = زمان گرمایش (ساعت)
در محاسبات مبدل حرارتی استخر، تبدیل واحدها برای انتخاب ظرفیت مناسب اهمیت دارد. برای تبدیل حجم استخر از مترمکعب به لیتر، مقدار حجم در عدد 1000 ضرب میشود. در محاسبات واقعی، علاوه بر گرمایش آب، تلفات حرارتی ناشی از محیط و تبخیر نیز در نظر گرفته میشود تا ظرفیت نهایی دقیقتر باشد. در نهایت، مقدار بهدستآمده به واحد کیلووات یا BTU/hr تبدیل شده و مبنای انتخاب مبدل حرارتی استخر مناسب قرار میگیرد.
مزایای مبدل حرارتی استخری
مبدل گرمایی استخری با انتقال بهینه گرما از منبع گرمایشی به آب استخر، به کاهش مصرف انرژی کمک کرده و بهرهوری سیستم را افزایش میدهد. راندمان مناسب و عملکرد پایدار از ویژگیهای مهم این دستگاه است، بهشرط انتخاب و نصب صحیح. نگهداری این تجهیزات ساده است و معمولاً نیاز به سرویسهای پیچیده ندارد. همین موضوع هزینههای نگهداری را در طول زمان کاهش میدهد. همچنین تنوع در ظرفیت و ابعاد نیز استفاده از مبدل حرارتی استخر را برای پروژههای خانگی، عمومی و تجاری ممکن میسازد.
در میان انواع مختلف، مبدل استیل استخری نسبت به نوع مسی، رسوبپذیری کمتری دارد و در فرآیند اسیدشویی نیز مقاومت بیشتری در برابر خوردگی نشان میدهد. این ویژگیها باعث افزایش دوام و پایداری عملکرد آن در شرایط کاری مختلف میشود
جنس مبدل حرارتی استخری؛ بهترین مواد برای عملکرد و دوام طولانی
جنس مبدل حرارتی استخر تأثیر مستقیمی بر کارایی، راندمان و طول عمر دستگاه دارد. این تجهیزات معمولاً از استیل ضد زنگ، فولاد ضد زنگ یا مس ساخته میشوند که هرکدام ویژگیهای خاص خود را دارند. فولاد ضد زنگ به دلیل مقاومت بالا در برابر رطوبت و خوردگی، گزینهای مناسب برای محیطهای استخر محسوب میشود و دوام بالایی ارائه میدهد. مس نیز به دلیل انتقال حرارت سریع، عملکرد مناسبی در تبادل انرژی دارد، اما در برابر عوامل شیمیایی آب استخر مقاومت کمتری نشان میدهد. در این میان، مبدل حرارتی استخر استیل ضد زنگ به دلیل مقاومت بالا در برابر کلر و مواد تنظیمکننده pH، انتخابی بادوام و رایج در سیستمهای گرمایش استخر به شمار میآید.
مطلب پیشنهادی
تفاوت مبدل حرارتی مسی و استیل
کاربرد مبدل حرارتی در صنایع دریایی و کشتی
طریقه نصب مبدل حرارتی استخر
نصب مبدل حرارتی استخر نیازمند رعایت اصول فنی و دقت در اجرای مراحل است تا عملکرد دستگاه در سطح مطلوب قرار بگیرد. در مرحله اول، انتخاب محل مناسب اهمیت دارد؛ معمولاً قرارگیری در نزدیکی پمپ استخر باعث کوتاهتر شدن مسیر لولهکشی و کاهش افت فشار در جریان آب میشود. در ادامه، اتصال مبدل به سیستم لولهکشی انجام میشود؛ یک مسیر برای ورود آب سرد و مسیر دیگر برای خروج آب گرم در نظر گرفته میشود. آببندی دقیق اتصالات در این بخش اهمیت بالایی دارد، زیرا هرگونه نشتی مبدل میتواند بر عملکرد کلی سیستم تأثیر بگذارد. سپس اتصال به منبع انرژی مانند گاز، برق یا پمپ حرارتی انجام میگیرد. در پایان، بررسی فشار و دمای سیستم و تست نشتی برای اطمینان از عملکرد صحیح دستگاه ضروری است. برای افزایش عمر مفید مبدل حرارتی استخر، اجرای نصب توسط افراد متخصص توصیه میشود.
نکات مهم در نگهداری و تعمیرات مبدل حرارتی
• از آب با کیفیت مناسب برای پر کردن سیستم استفاده شود.
• مواد شیمیایی خورنده نباید در نزدیکی مبدل حرارتی قرار گیرد.
• قسمتهای متحرک مبدل حرارتی بهطور منظم روغنکاری گردد.
• از وارد آمدن شوک حرارتی به مبدل حرارتی استخر جلوگیری شود.
• مبدل حرارتی استخر بهطور دورهای از نظر نشتی، خوردگی و رسوب بررسی گردد.
• رسوبات تشکیلشده در داخل مبدل حرارتی بهطور منظم تمیز شود تا راندمان دستگاه کاهش نیابد.
• در صورتی که سیستم گرمایشی استخری برای مدت طولانی خاموش است، آب داخل مبدل حرارتی تخلیه گردد.
• در صورت بروز هرگونه مشکل (نشتی، ترکخوردگی و...)، مبدل حرارتی باید توسط افراد متخصص تعمیر شود.
مبدل حرارتی یک جزء ضروری در سیستم گرمایشی استخر و جکوزی است که امکان کنترل دقیق دما و بهرهوری انرژی را فراهم میکند. با انتخاب و نصب صحیح مبدل حرارتی، میتوان از مزایای آن به طور کامل بهرهمند شد.
قیمت مبدل حرارتی استخری
قیمت مبدل حرارتی استخر به عوامل مختلفی وابسته است که مهمترین آنها نوع مبدل است. معمولاً مبدلهای صفحهای به دلیل ساختار سادهتر و راندمان مناسب، قیمت اقتصادیتری دارند، در حالی که مبدلهای پوسته و لوله به دلیل ظرفیت بالاتر و طراحی پیچیدهتر، در رده قیمتی بالاتری قرار میگیرند. جنس بدنه نیز نقش مهمی در تعیین قیمت دارد. مدلهایی با متریال استیل ضد زنگ یا مس، به دلیل مقاومت بیشتر و طول عمر بالاتر، معمولاً هزینه بیشتری دارند. در کنار این موارد، عواملی مانند برند تولیدکننده، ظرفیت حرارتی و هزینه نصب نیز بر قیمت نهایی مبدل حرارتی استخر تأثیر میگذارند.
نکات مهم در انتخاب مبدل حرارتی استخری
انتخاب مبدل استخری مناسب به نیازهای خاص استخر شما بستگی دارد. ظرفیت دستگاه باید با اندازه استخر و میزان گرمای مورد نیاز هماهنگ باشد. همچنین، جنس مبدل، نوع سیستم انرژی مصرفی (گاز، برق یا پمپ حرارتی) و هزینههای نگهداری از دیگر عواملی هستند که باید در انتخاب مبدل استخری مد نظر قرار گیرند. انتخاب صحیح این سیستم نه تنها کارایی استخر را افزایش دهد، بلکه باعث کاهش هزینههای انرژی در بلندمدت نیز شود.
جدول انتخاب مبدل حرارتی استخر
این جدول بر اساس اطلاعات فنی موجود در کاتالوگ مبدل استخری تهیه شده و بهعنوان یک راهنمای کاربردی برای انتخاب مبدل حرارتی استخر در نظر گرفته میشود. برای بررسی دقیقتر مشخصات هر مدل و دسترسی به کاتالوگ کامل مبدل استخری، میتوانید به بخش محصولات مراجعه کنید یا با کارشناسان فروش مجموعه در ارتباط باشید.
| مدل |
ظرفیت حرارتی (kW) |
حجم استخر پیشنهادی (m³) |
دبی آب (m³/h) |
سایز اتصالات |
| PHE20 |
18–25 |
8–15 |
2–4 |
1" |
| PHE35 |
25–40 |
15–25 |
3–6 |
1" |
| PHE50 |
40–60 |
25–40 |
5–8 |
1" – 1¼" |
| PHE70 |
60–85 |
40–60 |
7–12 |
1¼" |
| PHE90 |
85–110 |
60–85 |
10–15 |
1¼" – 1½" |
| PHE120 |
110–150 |
85–120 |
12–20 |
1½" |
| PHE160 |
150–200 |
120–160 |
18–25 |
2" |
| PHE200 |
200–280 |
160–220 |
22–35 |
2" |
خرید مبدل حرارتی استخری از آرکا تجهیز صدر مشهد
شرکت آرکا تجهیز صدر با بیش از ده سال تجربه در طراحی و تولید مبدلهای حرارتی استخری، به عنوان یکی از معتبرترین شرکتها در مشهد شناخته میشود. این شرکت با تکیه بر تخصص و نوآوری در تولید انواع مبدلهای حرارتی از جمله مبدلهای صفحهای، پوسته و لوله، هواخنک و دستگاه پاستوریزاتور، محصولاتی با کیفیت بالا و ایمنی تضمینشده ارائه میدهد. آرکا تجهیز صدر به عنوان سازنده مبدل حرارتی با تمرکز بر کیفیت، خدمات پس از فروش عالی و رضایت مشتری، توانسته در صنایع مختلفی همچون نفت، گاز، پتروشیمی، غذایی و دارویی موفقیتهای بسیاری کسب کند. برای خرید مبدل استخری با بهترین قیمت و پشتیبانی تخصصی، به آرکا تجهیز صدر مراجعه کنید.
