دیگ آبگرم یا بویلر آب گرم یکی از تجهیزات اصلی سیستم‌های گرمایشی است که در موتورخانه ساختمان‌ها، تأسیسات صنعتی و خطوط تولید کاربرد دارد. این تجهیزات در مدل‌های مختلفی تولید می‌شوند که هرکدام از نظر ساختار، ظرفیت و شرایط کاری ویژگی‌های متفاوتی دارند. آشنایی با انواع دیگ آبگرم و مشخصات فنی آنها برای شناخت کاربرد هر مدل و انتخاب تجهیزات متناسب با نیاز سیستم اهمیت دارد. در این مقاله، نحوه عملکرد، اجزای اصلی، انواع بویلر آب گرم، کاربردها و نکات مهم در انتخاب و نگهداری آن بررسی می‌شود.
بویلر یا دیگ آبگرم چیست؟

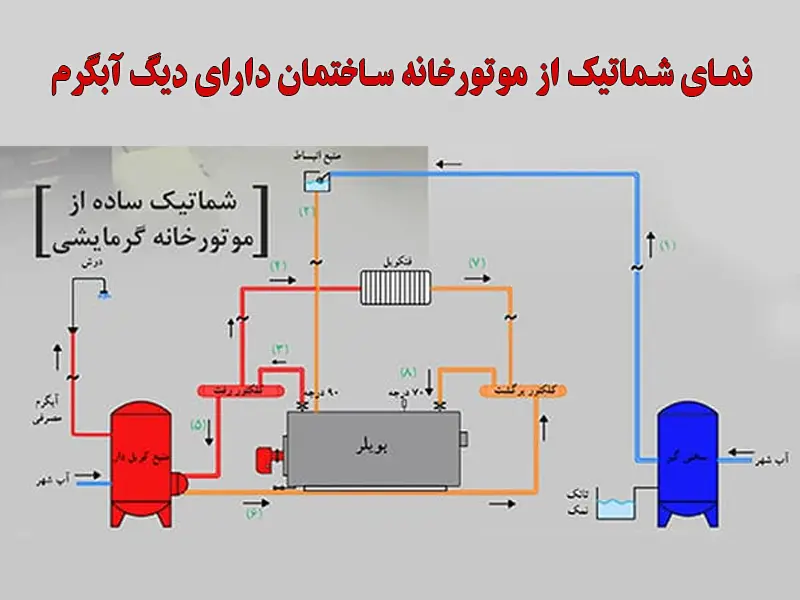

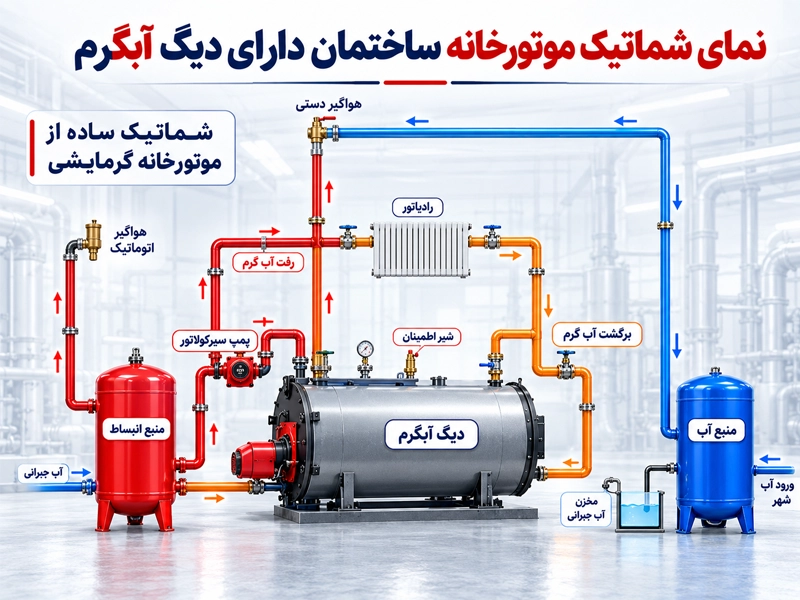

دیگ آبگرم یا بویلر آب گرم، دستگاهی حرارتی برای تأمین آب گرم موردنیاز مدارهای گرمایشی ساختمان‌ها و فرآیندهای صنعتی است. این تجهیز معمولاً در موتورخانه نصب می‌شود و آب گرم تولیدشده توسط آن برای گرمایش رادیاتورها، فن‌کویل‌ها، کویل هواساز و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. همچنین در سیستم‌های تأمین آب گرم بهداشتی، حرارت دیگ از طریق مبدل حرارتی موتورخانه یا منبع کویل‌دار به آب مصرفی منتقل می‌شود؛ بنابراین آب داخل دیگ لزوماً همان آب مورد استفاده در شیرآلات ساختمان نیست.
بویلرهای آب گرم در مدل‌های فولادی و چدنی با ظرفیت‌ها و فشارهای کاری مختلف تولید می‌شوند. در این تجهیزات، آب در شرایط طراحی به حالت مایع باقی می‌ماند و برخلاف دیگ بخار، هدف تولید بخار نیست. ظرفیت حرارتی دیگ معمولاً برحسب کیلووات یا کیلوکالری بر ساعت مشخص می‌شود و انتخاب آن به میزان بار گرمایشی، دمای آب رفت‌وبرگشت و فشار موردنیاز مدار بستگی دارد.

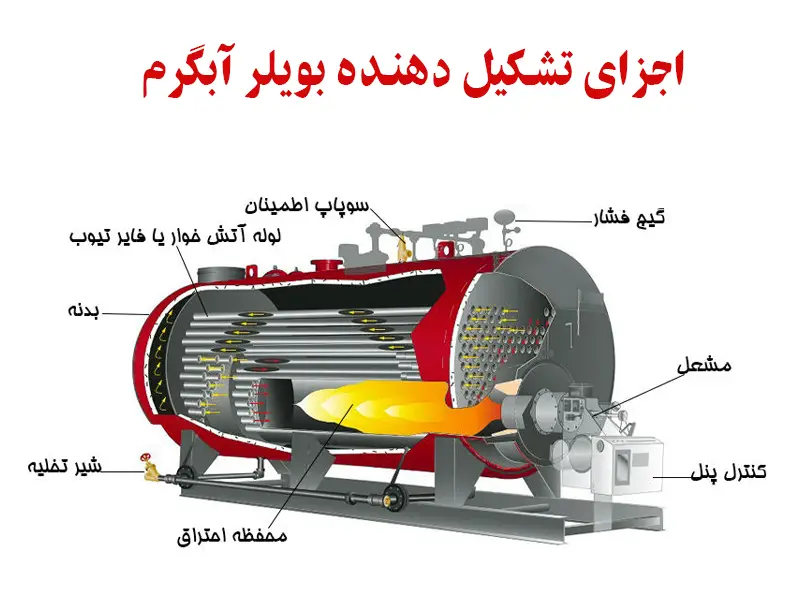

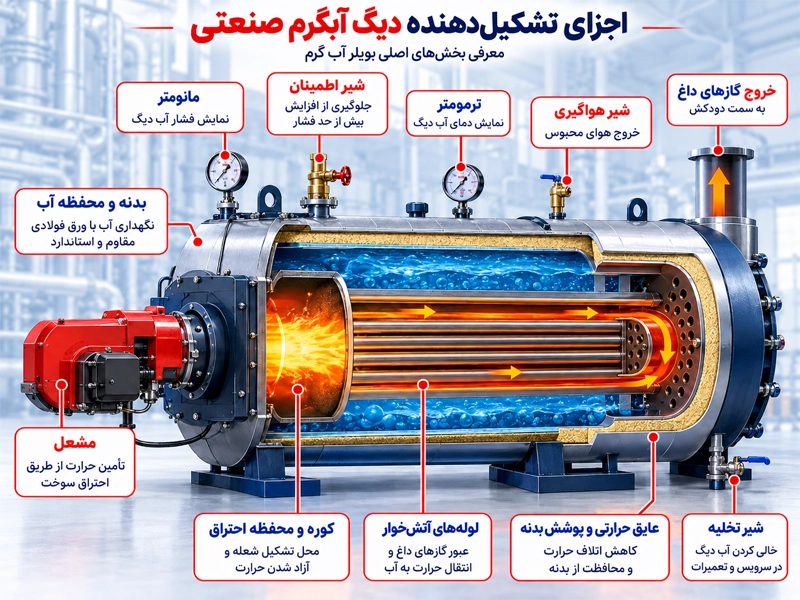

اجزای تشکیل دهنده بویلر آب گرم صنعتی
دیگ آبگرم از مجموعه‌ای از قطعات مکانیکی، تجهیزات انتقال حرارت و ابزارهای کنترلی تشکیل شده است که ساختار آنها بسته به نوع بویلر فولادی یا چدنی متفاوت است. مهم‌ترین اجزای دیگ آبگرم عبارت‌اند از:
- بدنه و محفظه آب: بخش اصلی دیگ برای نگهداری آب که جنس و ضخامت آن متناسب با فشار و دمای کاری دستگاه انتخاب می‌شود.
- مشعل: منبع تأمین حرارت دیگ از طریق احتراق سوخت، در مدل‌های گازسوز، گازوئیل‌سوز و دوگانه‌سوز. ظرفیت مشعل باید با توان حرارتی دیگ متناسب باشد.
- کوره و محفظه احتراق: محل تشکیل شعله و آزادشدن حرارت، با طراحی مناسب برای احتراق کامل سوخت و انتقال مؤثر گرما به آب.
- لوله‌های آتش‌خوار: در دیگ‌های فایرتیوب، گازهای داغ از داخل این لوله‌ها عبور می‌کنند. تجمع دوده روی سطح این لوله‌ها، عامل کاهش راندمان انتقال حرارت است.
- ترموستات و کنترل‌کننده دما: تجهیزات تنظیم دمای آب و کنترل عملکرد مشعل برای حفظ دمای مطلوب. کنترل‌کننده دما نیز وظیفه خاموش‌کردن مشعل هنگام افزایش بیش از حد دما را بر عهده دارد.
- مانومتر و ترمومتر: ابزارهای نمایش فشار و دمای آب دیگ برای بررسی شرایط کاری دستگاه و تشخیص تغییرات غیرعادی.
- شیر اطمینان: قطعه ایمنی برای جلوگیری از افزایش بیش از حد فشار دیگ، از طریق تخلیه سیال هنگام عبور فشار از حد تنظیم‌شده.
- شیر هواگیری و تخلیه: شیر هواگیری برای خروج هوای محبوس در سیستم و شیر تخلیه برای خالی‌کردن آب دیگ هنگام سرویس و تعمیرات استفاده می‌شود.
- عایق حرارتی و پوشش بدنه: عایق حرارتی برای کاهش اتلاف گرما و مصرف سوخت، همراه با پوشش بیرونی محافظ در برابر آسیب‌های فیزیکی.
کاربرد دیگ آبگرم در ساختمان و صنعت
دیگ فولادی آبگرم یکی از رایج‌ترین تجهیزات تولید آب گرم در سیستم‌های گرمایش مرکزی است که با استفاده از احتراق سوخت، آب را تا دمای مشخص (معمولاً زیر نقطه جوش در سیستم‌های معمولی) گرم کرده و در یک مدار بسته به گردش درمی‌آورد.
- ساختمان‌های مسکونی: تأمین آب گرم موردنیاز رادیاتورها، فن‌کویل‌ها و سیستم گرمایش از کف در موتورخانه آپارتمان‌ها و مجتمع‌های مسکونی.
- مراکز تجاری و عمومی: تأمین حرارت موردنیاز هواسازها و سیستم‌های گرمایش مرکزی در هتل‌ها، بیمارستان‌ها، مراکز خرید و ساختمان‌های اداری.
- کارخانه‌ها و صنایع تولیدی: تأمین آب گرم برای شست‌وشوی تجهیزات، گرم‌کردن مخازن و فرآیندهای صنعتی که به حرارت آب گرم نیاز دارند.
- صنایع غذایی و لبنی: تأمین انرژی حرارتی برای گرم‌کردن غیرمستقیم مواد غذایی، شست‌وشوی خطوط تولید و برخی فرآیندهای حرارتی از طریق مبدل حرارتی یا کویل حرارتی.
- استخرها و مجموعه‌های ورزشی: تأمین حرارت موردنیاز برای گرم‌کردن آب استخر و جکوزی از طریق مبدل حرارتی استخر، بدون اختلاط آب استخر با مدار دیگ آبگرم.
- تأمین آب گرم بهداشتی: انتقال حرارت آب دیگ به آب مصرفی ساختمان از طریق مبدل حرارتی یا منبع کویل‌دار، بدون اختلاط دو مدار.
انواع دیگ آب گرم موتورخانه
دیگ آب گرم بر اساس شاخص های مختلفی طبقه بندی می شود که در ادامه به آنها اشاره می کنیم:
انواع دیگ آبگرم بر اساس دمای کاری
دیگ‌های آبگرم براساس دمای کاری و فشار طراحی به دو گروه رایج تقسیم می‌شوند:
- دیگ آب گرم: در موتورخانه ساختمان‌ها، سیستم‌های گرمایش مرکزی و فرآیندهای صنعتی با دمای آب پایین‌تر کاربرد دارد. دمای آب در بسیاری از این سیستم‌ها کمتر از ۱۰۰ درجه سانتی‌گراد است، اما محدوده مجاز آن به مشخصات طراحی دیگ بستگی دارد.
- دیگ آب داغ: برای تأمین آب با دمای بالا در خطوط تولید و فرآیندهای صنعتی، مانند گرمایش مخازن و تجهیزات فرآیندی، استفاده می‌شود. فشار کاری این دیگ‌ها باید متناسب با دمای آب باشد تا از تشکیل بخار در مدار جلوگیری شود.

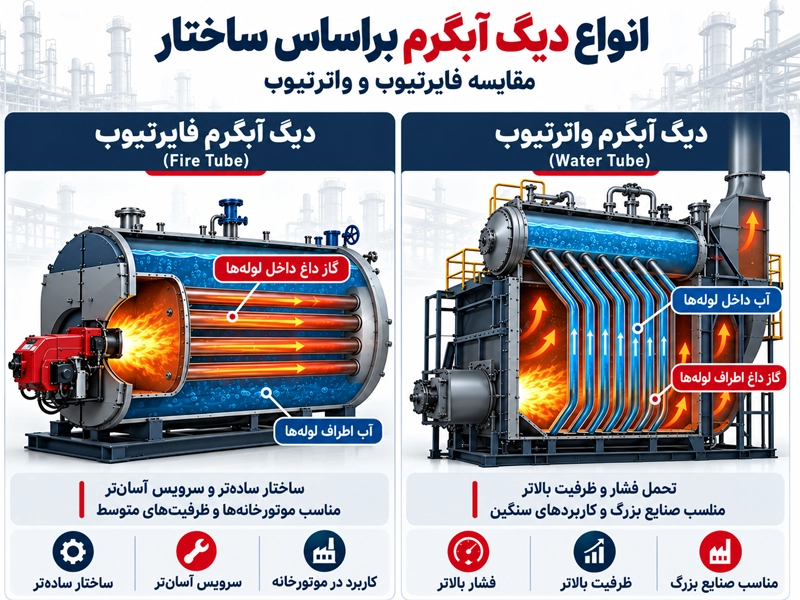

انواع دیگ آبگرم براساس ساختار
دیگ‌های آبگرم از نظر مسیر عبور آب و گازهای داغ به دو نوع فایرتیوب و واترتیوب تقسیم می‌شوند. تفاوت ساختاری این دو مدل بر محدوده فشار و ظرفیت حرارتی قابل تأمین، ابعاد دستگاه و شرایط نگهداری تأثیر دارد.
دیگ آبگرم فایرتیوب (Fire Tube)
در دیگ آبگرم فایرتیوب، گازهای داغ حاصل از احتراق از داخل لوله‌های آتش‌خوار عبور می‌کنند و حرارت آنها به آب اطراف لوله‌ها منتقل می‌شود. این مدل به دلیل ساختار نسبتاً ساده، هزینه ساخت مناسب و سهولت سرویس در بسیاری از طراحی‌ها، کاربرد گسترده‌ای در موتورخانه‌ها و تأسیسات صنعتی دارد و برای سیستم‌هایی با ظرفیت و فشار کاری متناسب با مشخصات دیگ انتخاب مناسبی است.
دیگ آبگرم واترتیوب (Water Tube)
در دیگ آبگرم واترتیوب، برخلاف مدل فایرتیوب، آب داخل لوله‌ها جریان دارد و گازهای داغ از اطراف آنها عبور می‌کنند. این ساختار امکان طراحی بویلرهایی با ظرفیت حرارتی و فشار کاری بالا را فراهم می‌کند و برای برخی فرآیندهای صنعتی بزرگ مناسب است. بااین‌حال، به دلیل حساسیت لوله‌ها به رسوب‌گذاری، کنترل کیفیت آب و نگهداری اصولی در این مدل اهمیت بیشتری دارد.

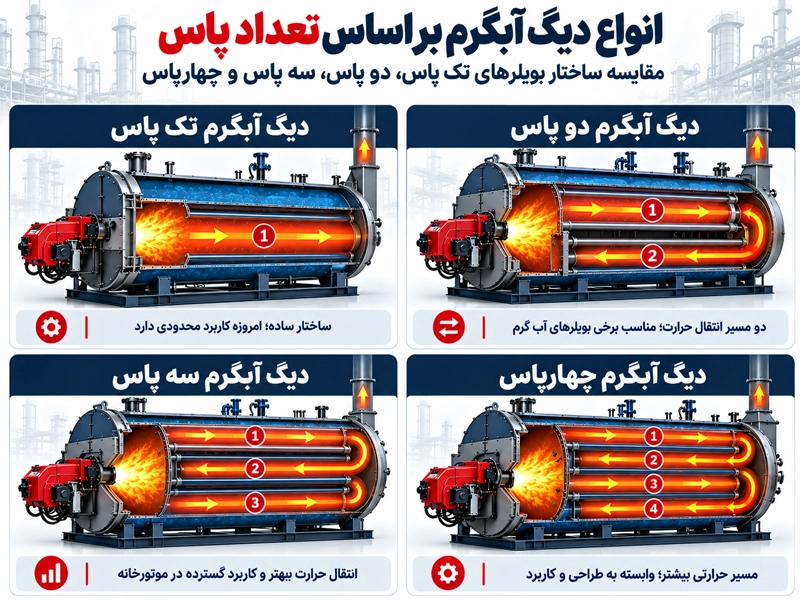

انواع دیگ آبگرم بر اساس تعداد پاس
تعداد پاس در دیگ آبگرم نشان‌دهنده تعداد مسیرهای عبور گازهای داغ در دستگاه است. این ویژگی بر نحوه انتقال حرارت، دمای دود خروجی و افت فشار مسیر گاز تأثیر دارد.
دیگ آبگرم تک پاس
نسل اول بویلرهای زغال سنگ سوز لوکوموتیوهای بخار از این نوع بوده‌اند این نوع دستگاهها تقریبا از رده خارج شده‌اند و دیگر مورد استفاده قرار نمی‌گیرند. در این بویلر تک پاس، گازهای داغ پس از یک بار عبور از طول دیگ، از طریق دودکش خارج می‌شوند. ساختار ساده، از ویژگی‌های اصلی این مدل است.
دیگ آبگرم دو پاس
گازهای داغ پس از عبور از کوره، تغییر جهت داده و از طریق لوله‌های آتش‌خوار به سمت جلوی دیگ بازمی‌گردند و بعد وارد دودکش می‌شوند. این ساختار با دو مسیر انتقال حرارت، در برخی بویلرهای آب گرم کاربرد دارد و عملکرد آن به سطح حرارتی و طراحی مسیر دود بستگی دارد.
دیگ آبگرم سه پاس
در دیگ سه پاس، گازهای حاصل از احتراق یک بار از کوره و دو بار از مسیر لوله‌های دود عبور می‌کنند. این طراحی با افزایش سطح تماس مؤثر گازهای داغ با سطوح انتقال حرارت، امکان کاهش دمای دود خروجی و استفاده بهتر از انرژی سوخت را فراهم می‌کند.
دیگ آبگرم چهارپاس
در این مدل، چهار مسیر عبور برای گازهای داغ در نظر گرفته می‌شود. بسته به طراحی، پاس چهارم می‌تواند بخشی از مسیر گازهای مشعل یا مسیری جداگانه برای بازیابی حرارت گازهای خروجی تجهیزات صنعتی باشد. بنابراین کاربرد و بازده آن به ساختار دستگاه بستگی دارد.
دیگ آبگرم کوره برگشتی
در دیگ آبگرم کوره برگشتی، انتهای کوره بسته است و شعله و گازهای داغ پس از رسیدن به این قسمت، تغییر جهت داده و از مسیر اطراف شعله به سمت جلوی دیگ بازمی‌گردند. سپس گازها وارد لوله‌های دود شده و به سمت دودکش حرکت می‌کنند. این طراحی امکان استفاده از سطح حرارتی کوره در ساختاری نسبتاً فشرده را فراهم می‌کند و بازده آن به سطح انتقال حرارت و طراحی مسیر گاز بستگی دارد.
دیگ آبگرم عقب خشک و عقب تر
دیگ‌های آبگرم فولادی فایرتیوب از نظر ساختار محفظه برگشت دود به دو مدل عقب تر و عقب خشک تقسیم می‌شوند. تفاوت اصلی آنها در نحوه خنک‌کاری و محافظت از بخش انتهایی دیگ است.
- دیگ آبگرم فولادی wet back: در دیگ آبگرم عقب تر (Wet back) میان بخش انتهای دیگ و بخش احتراق، آب قرار دارد. بازدهی گرمایشی بالاتری دارد و همچنین به تعمیرات و نگهداری کمتری نیاز دارد. و همچنین قیمت بالاتری دارد.
- دیگ آبگرم فولادی Dry back: در این مدل دیگ عقب خشک در بخش انتهایی کوره دیگ، آجرنسوز و یا سیمان‌کار شده است. در ظرفیت‌های کم (ساختمان‌های کوچک) از این مدل استفاده می‌شود.
معیارهای انتخاب دیگ آبگرم
برای انتخاب دیگ آبگرم مناسب، باید مشخصات فنی دستگاه با نیاز حرارتی و شرایط بهره‌برداری سیستم هماهنگ باشد. مهم‌ترین معیارها عبارت‌اند از:
- ظرفیت حرارتی: ظرفیت دیگ باید براساس بار گرمایشی ساختمان یا فرآیند صنعتی تعیین شود. انتخاب ظرفیت کمتر از نیاز باعث کمبود حرارت و ظرفیت بیش‌ازحد موجب افزایش هزینه اولیه و احتمال کارکرد نامناسب مشعل می‌شود.
- فشار و دمای کاری: فشار مجاز دیگ باید با فشار مدار و شرایط نصب تناسب داشته باشد و دستگاه بتواند دمای موردنیاز آب را در محدوده طراحی تأمین کند.
- جنس و ساختار دیگ: انتخاب بین مدل‌های فولادی، چدنی، فایرتیوب و واترتیوب به ظرفیت، فشار کاری و شرایط بهره‌برداری بستگی دارد.
- ابعاد و فضای نصب: ابعاد دیگ باید با فضای موتورخانه، مسیر انتقال دستگاه و فضای موردنیاز برای سرویس و تعمیرات هماهنگ باشد.
- راندمان حرارتی: راندمان دیگ، دمای دود خروجی و نحوه کنترل ظرفیت مشعل بر میزان مصرف سوخت تأثیر دارند و باید هنگام مقایسه مدل‌ها بررسی شوند.
- کیفیت آب و نگهداری: سختی آب، احتمال رسوب‌گذاری و دسترسی به بخش‌های داخلی دیگ برای شست‌وشو و بازرسی، از عوامل مؤثر بر عملکرد و عمر دستگاه هستند.

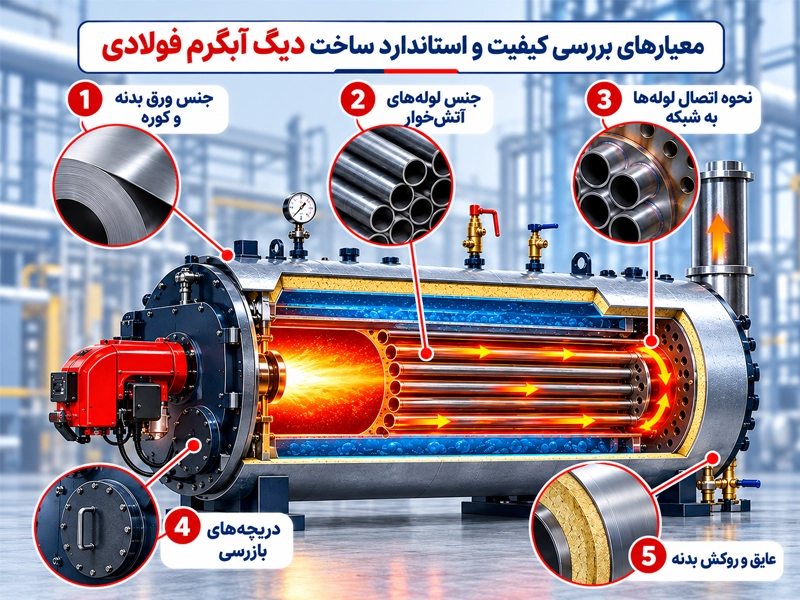

معیارهای بررسی کیفیت و استاندارد ساخت دیگ آبگرم فولادی
برای ارزیابی کیفیت دیگ آبگرم یا آب داغ فولادی، تنها ظاهر دستگاه یا ضخامت بدنه کافی نیست؛ انطباق با استاندارد ساخت، کیفیت اتصالات و نتایج آزمون‌های فنی نیز اهمیت دارد. مهم‌ترین موارد قابل بررسی عبارت‌اند از:
- جنس ورق بدنه و کوره: ورق‌های تحت فشار باید از فولاد مناسب ساخت دیگ و مطابق شرایط طراحی انتخاب شوند. فولاد ASTM A516 Gr.70 و گرید قدیمی DIN 17Mn4 از نمونه‌های شناخته‌شده هستند که مشخصات آنها باید با مدارک متریال مطابقت داشته باشد.
- جنس لوله‌های آتش‌خوار: لوله‌ها باید مقاومت لازم در برابر دما و فشار کاری را داشته باشند. لوله بدون درز St 35.8 مطابق استاندارد قدیمی DIN 17175 یکی از نمونه‌های مورد استفاده در تجهیزات حرارتی است.
- نحوه اتصال لوله‌ها به شبکه: اتصال لوله‌های آتش‌خوار به صفحات لوله‌گیر می‌تواند به روش والس، جوش یا ترکیبی از هر دو انجام شود. کیفیت اجرا، آب‌بندی اتصالات و انطباق با استاندارد ساخت اهمیت بیشتری از انتخاب صرف یک روش دارد.
- دریچه‌های بازرسی: وجود دریچه‌های هند‌هول، هد‌هول و منهول، متناسب با ظرفیت و طراحی دیگ، دسترسی به بخش‌های داخلی را برای بررسی رسوب، خوردگی و تعمیرات فراهم می‌کند.
- عایق و روکش بدنه: عایق حرارتی مناسب باید اتلاف گرما را کاهش دهد و روکش آلومینیومی یا استنلس استیل نیز از آن محافظت کند. جلوگیری از نفوذ رطوبت به عایق برای کاهش احتمال خوردگی بدنه اهمیت دارد.
نکاتی درباره نصب و بهره‌برداری از دیگ آبگرم فولادی
- لازم است در موتورخانه دستگاه رسوب زدا یا سختگیر نصب کنید.
- روی دیگ آبگرم شیر اطمینان نصب کنید.
- لازم است جهت نصب دیگ آبگرم فونداسیون بتونی مطابق با استاندارد دیگ ایجاد کنید.
- لازم است ابزارهای نمایش دمای آب و فشار مخزن را بر روی دیگ نصب کنید.
- برای تنظیم دمای متعادل دیگ ترموستات باید نصب شود.
مزایای دیگ آبگرم فولادی
برخی از مزیت‌های دیگ آبگرم فولادی عبارت‌اند از:
- قابلیت تولید در ظرفیت‌های حرارتی بالا
- امکان طراحی برای فشارهای کاری بالا
- قابلیت ساخت سفارشی متناسب با شرایط پروژه
- امکان تعمیر و تعویض لوله‌ها و قطعات آسیب‌دیده
- تنوع در ابعاد و ساختار دیگ
- قابلیت استفاده در موتورخانه‌های بزرگ و تأسیسات صنعتی
عوامل موثر بر قیمت دیگ آب داغ
قیمت دیگ آبگرم به عواملی مانند ظرفیت حرارتی، فشار طراحی، نوع و ساختار دیگ، جنس و ضخامت ورق‌های فولادی و کیفیت ساخت بستگی دارد. همچنین برند سازنده، نوع مشعل، تجهیزات کنترلی و ایمنی و میزان سفارشی‌سازی دستگاه می‌توانند بر هزینه نهایی تأثیر بگذارند. به همین دلیل، برای مقایسه قیمت بویلرهای آب گرم باید علاوه بر ظرفیت، مشخصات فنی و تجهیزات همراه آنها نیز بررسی شود.
