دیگ فولادی چیست【تفاوت آن با دیگ چدنی】

دیگ فولادی یکی از مهم‌ترین تجهیزات در سیستم‌های گرمایشی و تولید بخار است که در پروژه‌های صنعتی، نیروگاهی و تأسیسات ساختمانی کاربرد دارد. بسیاری از مدیران موتورخانه، مهندسان مکانیک و کارفرمایان صنعتی هنگام انتخاب دیگ آب گرم یا مبدل موتورخانه، با این پرسش مواجه می‌شوند که دیگ فولادی چیست و چه تفاوتی با سایر انواع دیگ مانند دیگ چدنی دارد؟ در این مقاله به‌صورت جامع، ساختار دیگ فولادی، انواع، ظرفیت‌ها، راندمان، مزایا و محدودیت‌ها را بررسی می‌کنیم و در ادامه راهنمایی عملی برای انتخاب و خرید ارائه می‌دهیم تا بتوانید بهترین تصمیم را متناسب با نیاز پروژه خود بگیرید.

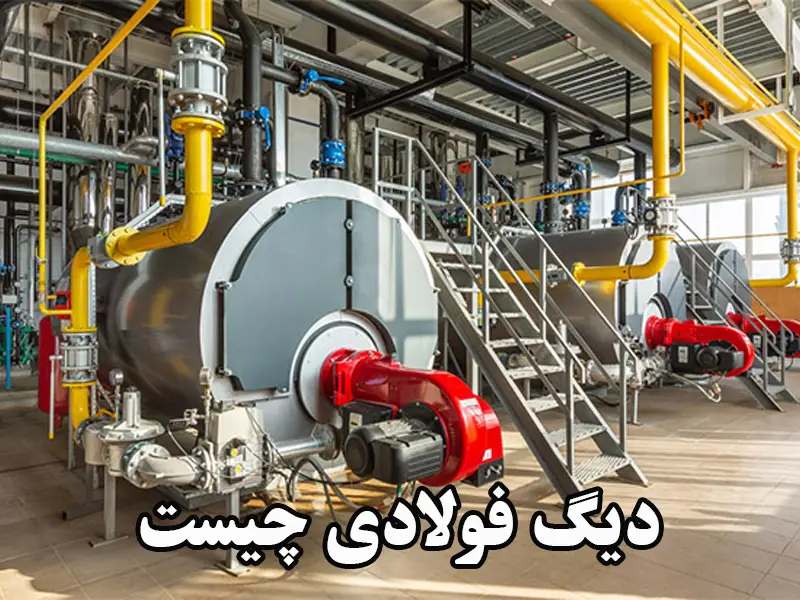

دیگ فولادی چیست؟

دیگ فولادی (Steel Boiler) یکی از تجهیزات گرمایشی است که انرژی حاصل از احتراق سوخت را به آب منتقل می‌کند و بسته به نوع طراحی، برای تولید آب گرم، آب داغ یا بخار مورد استفاده قرار می‌گیرد. بدنه و اجزای تحت فشار این دیگ از فولاد متناسب با شرایط کاری ساخته می‌شوند و در بسیاری از مدل‌ها، حرارت موردنیاز توسط مشعل‌های گازسوز، گازوئیل‌سوز یا دوگانه‌سوز تأمین می‌شود.

نمونه‌های اولیه دیگ فولادی ساختاری ساده و کتری‌مانند داشتند که در آن‌ها آب با حرارت مستقیم شعله از زیر مخزن گرم می‌شد. با پیشرفت طراحی تجهیزات گرمایشی، این ساختار جای خود را به مدل‌های پیشرفته‌تری داد که انتقال حرارت در آن‌ها از طریق سطوح و مسیرهای مشخص عبور گازهای داغ انجام می‌شود. دیگ‌های فولادی امروزی از نظر ساختار، ظرفیت و شرایط کاری متفاوت هستند و می‌توانند در محدوده‌های مختلف فشار و دما فعالیت کنند. به همین دلیل، فشار و دمای قابل تحمل هر دیگ به نوع طراحی، جنس اجزا و مشخصات فنی آن بستگی دارد.

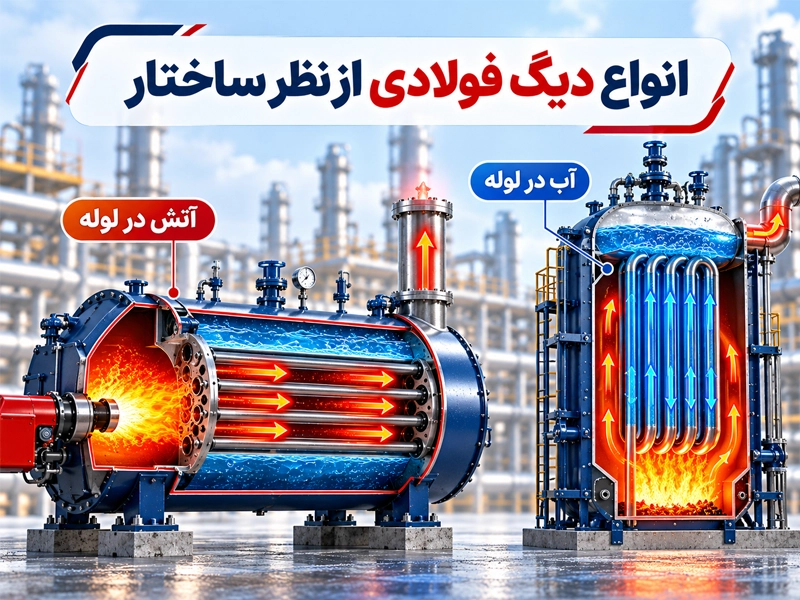

انواع دیگ فولادی از نظر ساختار

دیگ‌های فولادی بر اساس مسیر عبور آب و گازهای داغ حاصل از احتراق، به دو دسته اصلی آتش‌درلوله و آب‌درلوله تقسیم می‌شوند. تفاوت این دو مدل در نحوه انتقال حرارت، ظرفیت تولید و محدوده فشار کاری آن‌ها است.

• دیگ فولادی آتش‌درلوله (Fire Tube): در این مدل، گازهای داغ از داخل لوله‌ها عبور می‌کنند و حرارت به آب اطراف آن‌ها منتقل می‌شود. این دیگ بیشتر در موتورخانه‌ها و صنایع با فشار کاری پایین تا متوسط کاربرد دارد.
• دیگ فولادی آب‌درلوله (Water Tube): در این مدل، آب داخل لوله‌ها جریان دارد و گازهای داغ از اطراف آن‌ها عبور می‌کنند. این ساختار برای تولید بخار با ظرفیت بالا و فشار کاری زیاد مناسب است و در نیروگاه‌ها و صنایع بزرگ استفاده می‌شود.

انواع دیگ فولادی بر اساس دمای سیال

• دیگ آب گرم فولادی (Hot Water Boiler): برای تأمین آب گرم موتورخانه‌ها و سیستم‌های گرمایشی استفاده می‌شود و دمای خروجی آن به شرایط طراحی سیستم بستگی دارد.
• دیگ آب داغ فولادی (High Temperature Hot Water Boiler): با حفظ فشار مناسب، دمای آب را به بیش از ۱۰۰ درجه سانتی‌گراد می‌رساند، بدون اینکه آب به بخار تبدیل شود.
• دیگ بخار فولادی (Steam Boiler): برای تولید بخار موردنیاز فرایندهای صنعتی و استریل‌سازی استفاده می‌شود.

ملاحظات ایمنی در دیگ های بخار نسبت به دیگ آبگرم

در حالی که دیگ آب گرم برای تأمین آب موردنیاز سیستم‌های گرمایشی استفاده می‌شود، دیگ بخار برای تولید بخار تحت فشار طراحی شده است. در این تجهیزات، افزایش بیش از حد فشار، کاهش سطح آب و تماس با بخار داغ می‌تواند باعث سوختگی و آسیب به تجهیزات شود. دمای بخار نیز به فشار کاری دیگ بستگی دارد و مقدار ثابتی ندارد. برای بهره‌برداری ایمن از دیگ بخار، استفاده از تجهیزات حفاظتی مانند شیر اطمینان، فشارسنج، کنترل سطح آب و سیستم قطع ایمنی مشعل ضروری است. همچنین بازرسی و سرویس دوره‌ای این تجهیزات، نقش مهمی در جلوگیری از افزایش فشار و بروز حوادث دارد.

انواع دیگ صنعتی فولادی بر اساس تعداد مسیر عبور دود

تعداد دفعاتی که گازهای داغ طول دیگ آتش‌درلوله را قبل از خروج از دودکش طی می‌کنند، «پاس» نامیده می‌شود:

• تک پاس: دود یک‌بار مسیر دیگ را طی کرده و خارج می‌شود.
• دو پاس: دود مسیر رفت را طی کرده و پس از تغییر جهت، از مسیر برگشت به سمت جلو حرکت کرده و خارج می‌شود.
• سه پاس (Three-Pass): یکی از مدل‌های رایج دیگ فولادی است که دود سه بار مسیر دیگ را طی می‌کند و فرصت بیشتری برای انتقال حرارت به آب فراهم می‌شود.

انواع جنس دیگ‌ فولادی مدل عقب خیس و عقب خشک

تفاوت این دو مدل در طراحی انتهای کوره و نحوه بازگشت شعله است:

• عقب خیس (Wet Back): محفظه برگشت دود با آب احاطه شده و حرارت آن به آب منتقل می‌شود. این طراحی سطح انتقال حرارت را افزایش می‌دهد و نیاز به پوشش نسوز در بخش عقب دیگ را کاهش می‌دهد.
• عقب خشک (Dry Back): محفظه برگشت دود با مواد نسوز پوشانده می‌شود تا گازهای داغ به مسیر بعدی هدایت شوند. این پوشش به بازرسی و نگهداری دوره‌ای نیاز دارد و در صورت آسیب‌دیدگی باید تعمیر شود.

قابلیت حمل‌ونقل دیگ فولادی صنعتی

دیگ ها را همچنین می توان طبق طبیعت مواد استفاده آنها گروه‌بندی کرد.  گروه بندی رایج عبارت است از: دیگ ساکن، قابل حمل، لکوموتیوی (ساخت این گونه دیگ ها امروزه متداول نیست) و دریایی که به صورت زیر تعریف می شوند:

• دیگ ثابت: به‌صورت دائمی در موتورخانه یا محل مشخصی از واحد صنعتی نصب می‌شود.
• دیگ قابل حمل: روی تریلر یا وسایل نقلیه نصب شده و امکان انتقال آن به محل‌های مختلف وجود دارد.
• دیگ لکوموتیوی: برای تولید بخار موردنیاز حرکت لوکوموتیوهای بخار طراحی شده و امروزه کاربرد محدودی دارد.
• دیگ دریایی: برای تولید بخار در کشتی‌ها طراحی می‌شود و ساختار آن متناسب با شرایط بهره‌برداری دریایی است.

اهمیت استاندارد و متریال در ساخت دیگ فولادی

یکی از عوامل مهم در کیفیت و ایمنی دیگ فولادی، انتخاب متریال مناسب و رعایت استانداردهای ساخت است. استفاده از ورق‌های معمولی مانند ST37 بدون بررسی انطباق با الزامات طراحی، به‌جای ورق‌های مناسب تجهیزات تحت فشار مانند A516 یا 17Mn4، می‌تواند ایمنی و دوام دیگ را کاهش دهد. نوع ورق و ضخامت آن باید متناسب با فشار و دمای طراحی انتخاب شود. همچنین رعایت دستورالعمل جوشکاری (WPS) و انجام آزمون‌های غیرمخرب (NDT) مانند اولتراسونیک و رادیوگرافی، مطابق الزامات استاندارد، برای بررسی کیفیت اتصالات جوشی اهمیت دارد. هنگام خرید نیز باید پلاک مشخصات، مدارک ساخت و گواهی‌های بازرسی معتبر دیگ بررسی شوند.

اجزای تشکیل دهنده دیگ فولادی (Steel Boiler Components)

اجزای دیگ فولادی با توجه به نوع و ساختار آن متفاوت است. بخش‌های زیر بیشتر در دیگ‌های فولادی آتش‌درلوله کاربرد دارند:

• بدنه (Shell / پوسته): استوانه فولادی اصلی که فشار و حرارت را تحمل می‌کند.
• کوره (Furnace / Combustion Chamber): محل احتراق سوخت که حرارت تولید می‌کند.
• مشعل (Burner): تجهیزی که سوخت را با هوا مخلوط کرده و می‌سوزاند تا گرما تولید شود.
• لوله‌ها یا تیوب‌ها (Tubes): مسیر عبور گازهای داغ یا آب برای انتقال حرارت.
• صفحه‌های لوله (Tube Plates): نگهدارنده و اتصال‌دهنده تیوب‌ها به بدنه دیگ.
• شاسی و پایه (Skid & Frame): ساختار نگهدارنده دیگ و قطعات جانبی.
• شیر اطمینان (Safety Valve): برای تخلیه فشار بیش از حد و ایمنی.
• شیر تخلیه (Drain Valve): برای خالی‌کردن آب و سرویس دوره‌ای.
• دریچه‌های بازدید و تعمیر (Manholes / Handholes): برای دسترسی داخلی جهت بازرسی و نگهداری.
• اتصالات ورودی و خروجی (Inlets & Outlets): برای ورود آب و خروج آب گرم، آب داغ یا بخار، متناسب با نوع دیگ.
• دودکش (Flue / Stack): مسیر خروج گازهای احتراق به بیرون.

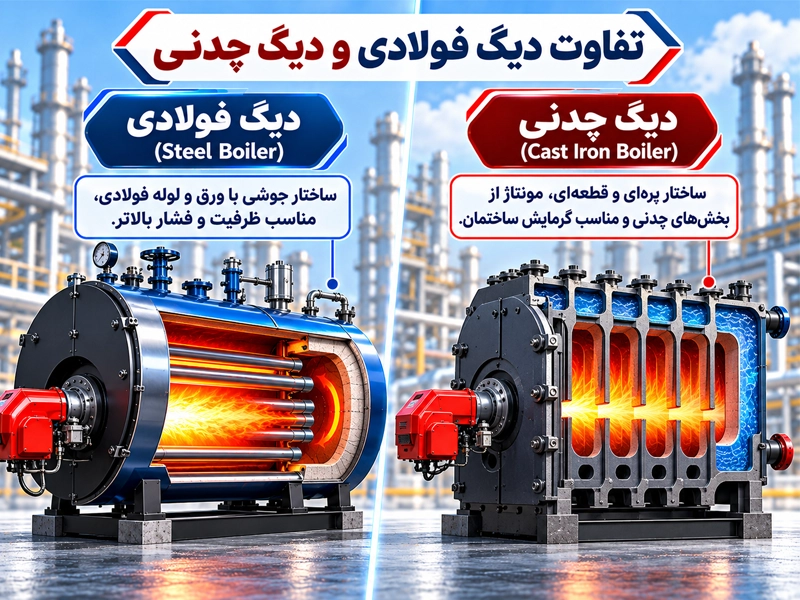

تفاوت دیگ فولادی و دیگ چدنی

دیگ فولادی از ورق و لوله‌های فولادی متناسب با فشار و دمای طراحی ساخته می‌شود. این دیگ‌ها از نظر ساختار به دو دسته آب‌درلوله (Water Tube) و آتش‌درلوله (Fire Tube) تقسیم می‌شوند. مدل‌های آب‌درلوله معمولاً برای تولید بخار با ظرفیت و فشار بالا، مانند نیروگاه‌ها، کاربرد دارند.

دیگ چدنی معمولاً از چدن خاکستری و به روش ریخته‌گری ساخته می‌شود و در مدل‌های پره‌ای، از چند قطعه متصل به یکدیگر تشکیل شده است. تعداد پره‌ها با توجه به ظرفیت حرارتی دیگ تعیین می‌شود. گازهای داغ حاصل از احتراق از مسیرهای بین پره‌ها عبور می‌کنند و حرارت خود را به آب داخل دیگ منتقل می‌کنند. برخلاف بسیاری از دیگ‌های فولادی که ساختار جوشی دارند، دیگ‌های چدنی پره‌ای به‌صورت قطعه‌قطعه مونتاژ می‌شوند.

انواع دیگ چدنی

دیگ‌های چدنی معمولاً برای سیستم‌های گرمایشی با فشار کاری پایین استفاده می‌شوند. این دیگ‌ها از قطعات ریخته‌گری‌شده چدنی ساخته شده‌اند که در مدل‌های پره‌ای، با اتصالاتی مانند نیپل یا واشرهای آب‌بندی به یکدیگر متصل می‌شوند.

 سه نمونه از دیگ های چدنی عبارتند از:

• دیگ پره‌ای عمودی: پره‌های چدنی به‌صورت عمودی و پشت سر هم قرار می‌گیرند و با اتصالات مخصوص به یکدیگر متصل می‌شوند.
• دیگ پره‌ای افقی: پره‌های چدنی به‌صورت افقی روی یکدیگر قرار گرفته و مجموعه دیگ را تشکیل می‌دهند.
• دیگ چدنی یکپارچه: بدنه این دیگ به‌صورت یکپارچه ریخته‌گری می‌شود و برخلاف مدل‌های پره‌ای، از قطعات جداگانه تشکیل نشده است. این مدل معمولاً در ظرفیت‌های پایین کاربرد دارد.

کاربردهای مختلف دیگ جنس فولادی

علاوه بر موتورخانه‌های ساختمان‌های مسکونی، دیگ‌های فولادی در صنایع زیر کاربرد حیاتی دارند:

• صنایع غذایی و لبنی: تأمین آب گرم یا بخار موردنیاز پاستوریزاسیون و شست‌وشوی خطوط تولید (CIP).
• بیمارستان‌ها: تأمین گرمایش و بخار تأسیساتی؛ تولید بخار تمیز برای استریل‌سازی به تجهیزات مخصوص نیاز دارد.
• پالایشگاه‌ها و پتروشیمی: تأمین بخار یا آب داغ برای گرمایش سیالات در فرایندهای صنعتی و مبدل‌های حرارتی.
• مجموعه‌های ورزشی: از طریق مبدل حرارتی استخر و جکوزی گرمای مورد نیاز تامین می‌شود.

 راهنمای انتخاب و خرید دیگ فولادی صنعتی

در انتخاب و خرید دیگ فولادی صنعتی، علاوه بر قیمت، باید کیفیت ساخت، ظرفیت حرارتی و شرایط بهره‌برداری بررسی شود. خرید دیگ ارزان‌قیمت با ورق‌های نامناسب یا ساخت غیراستاندارد می‌تواند هزینه تعمیرات، توقف خط تولید یا اختلال در عملکرد موتورخانه را افزایش دهد. به همین دلیل، بررسی مشخصات فنی و مدارک ساخت پیش از خرید اهمیت زیادی دارد.

برای انتخاب دیگ فولادی مناسب، موارد زیر باید بررسی شوند:

• جنس لوله‌های آتش‌خوار: آیا لوله‌های آتش‌خوار، از جمله لوله‌های مانیسمان (بدون درز)، متناسب با استاندارد ساخت و شرایط کاری انتخاب شده‌اند؟
• دسترسی برای رسوب‌زدایی: آیا دریچه‌های بازدید (Manhole و Handhole) امکان دسترسی مناسب برای بازرسی و رسوب‌زدایی را فراهم می‌کنند؟
• وجود توربولاتور (Turbulator): آیا در صورت نیاز، توربولاتور برای بهبود انتقال حرارت در لوله‌ها پیش‌بینی شده است؟
• ظرفیت واقعی دیگ: آیا ظرفیت حرارتی و فشار کاری دیگ با نیاز پروژه و مشخصات اعلام‌شده سازنده مطابقت دارند؟
