انواع مبدل حرارتی صفحه ای【کاربرد، طرز کار، طریقه نصب】

مبدل صفحه ای چیست؟

مبدل حرارتی صفحه‌ای (Plate Heat Exchanger یا PHE) دستگاهی است که از مجموعه‌ای از صفحات نازک و موج‌دار استیل ضدزنگ تشکیل شده و در یک قاب فشرده قرار می‌گیرد؛ در این ساختار، سیالات گرم و سرد در کانال‌های مجزا و بدون اختلاط جریان یافته و به دلیل ایجاد تلاطم در سطح صفحات، انتقال حرارت با راندمان بسیار بالا (تا حدود ۹۵٪) انجام می‌شود. این طراحی علاوه بر کاهش قابل‌توجه فضای موردنیاز نسبت به مبدل‌ پوسته و لوله، باعث بهبود عملکرد حرارتی، نگهداری آسان‌تر و کارایی مناسب در فشارهای متوسط (تا ۲۵ بار) و دماهای تا ۱۵۰ درجه سانتی‌گراد می‌شود؛ به همین دلیل گزینه‌ای کاربردی برای بهینه‌سازی مصرف انرژی و بازیابی حرارت در صنایع و تأسیسات به‌شمار می‌رود.

انواع مبدل حرارتی صفحه ای

مبدل حرارتی صفحه‌ای بر اساس ویژگی‌های مختلف از جمله ساختار و کاربرد دسته‌بندی می‌شود. محبوب‌ترین انواع در بازار ایران و جهان عبارتند از:

از لحاظ ساختار:

مبدل حرارتی صفحه‌ای واشردار (GPHE)

مبدل حرارتی صفحه‌ای واشردار (GPHE) رایج‌ترین نوع مبدل صفحه‌ای است که در آن صفحات توسط واشرهای لاستیکی (گسکت) از هم جدا و آب‌بندی شده و در یک قاب فولادی قرار می‌گیرند؛ این ساختار امکان جریان مجزای سیالات و انتقال حرارت مؤثر را فراهم کرده و در عین حال به دلیل قابلیت باز شدن کامل، تعمیر، شستشو و حتی افزایش یا کاهش تعداد صفحات، نگهداری بسیار آسانی دارد. این نوع مبدل برای فشارهای تا حدود ۲۵ بار و دماهای بین ۳۵- تا ۲۲۰ درجه سانتی‌گراد مناسب است؛ به‌ویژه برای سیالات تمیز تا نیمه‌کثیف در صنایع غذایی، داروسازی و سیستم‌های HVAC به‌دلیل انعطاف‌پذیری و راندمان بالا کاربرد گسترده‌ای دارد.

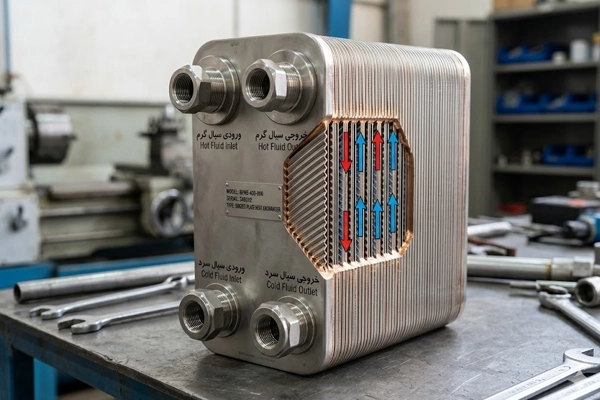

مبدل حرارتی صفحه‌ای لحیمی/بریز (BPHE)

مبدل حرارتی صفحه‌ای لحیمی یا بریز (BPHE) نوعی مبدل فشرده است که در آن صفحات استیل ضدزنگ به‌جای استفاده از واشر، با فلز پرکننده‌ای مانند مس یا نیکل در کوره خلأ به‌صورت دائمی به یکدیگر متصل می‌شوند؛ این ساختار بدون قاب و گسکت، مقاومت بالایی در برابر نشتی ایجاد کرده و ابعاد بسیار کوچکی در کنار انتقال حرارت عالی فراهم می‌کند. این مبدل‌ها برای فشارهای تا حدود ۳۰ بار و دماهای تا ۲۰۰ درجه سانتی‌گراد مناسب بوده و به دلیل قیمت اقتصادی و عملکرد پایدار، بیشتر در سیستم‌های تبرید، پکیج‌ها و کاربردهای صنعتی کوچک با سیالات تمیز استفاده می‌شوند.

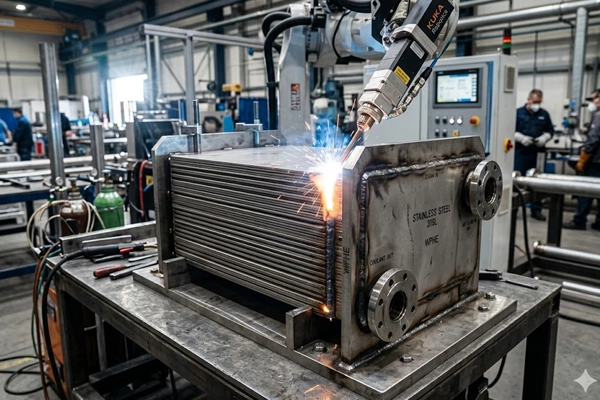

مبدل حرارتی صفحه‌ای جوشی (WPHE)

مبدل حرارتی صفحه‌ای جوشی (WPHE) نوعی مبدل مقاوم و صنعتی است که در آن صفحات استیل ضدزنگ با استفاده از جوشکاری لیزری یا قوسی به‌صورت دائمی به یکدیگر متصل می‌شوند؛ این طراحی امکان عملکرد در شرایط سخت با فشارهای بالا (تا حدود ۶۰ بار) و دماهای بسیار بالا (تا ۳۵۰ درجه سانتی‌گراد) را فراهم کرده و آن را به گزینه‌ای ایده‌آل برای سیالات خورنده، سمی یا دارای ذرات جامد در صنایع نفت، گاز و پتروشیمی تبدیل می‌کند. با وجود راندمان حرارتی بالا و دوام زیاد، این مبدل‌ها به دلیل یکپارچه بودن، قابلیت باز شدن نداشته و تعمیر و نگهداری آن‌ها نسبت به انواع واشردار پیچیده‌تر و پرهزینه‌تر است.

مبدل حرارتی صفحه‌ای نیمه‌جوشی (SWPHE)

مبدل حرارتی صفحه‌ای نیمه‌جوشی (SWPHE) ترکیبی از طراحی واشردار و جوشی است؛ در آن جفت صفحات برای یک سیال (معمولاً سیال خورنده یا داغ) به‌صورت جوشی به هم متصل شده و سپس با استفاده از واشر به سایر صفحات متصل می‌شوند. این ساختار باعث شده بخشی از مبدل در برابر شرایط سخت و سیالات دشوار مقاوم باشد و در عین حال، امکان باز شدن، تمیزکاری و تعمیر در بخش واشردار فراهم شود. به همین دلیل، این نوع مبدل گزینه‌ای کاربردی برای فرآیندهای خاص مانند سیستم‌های آمونیاکی است.

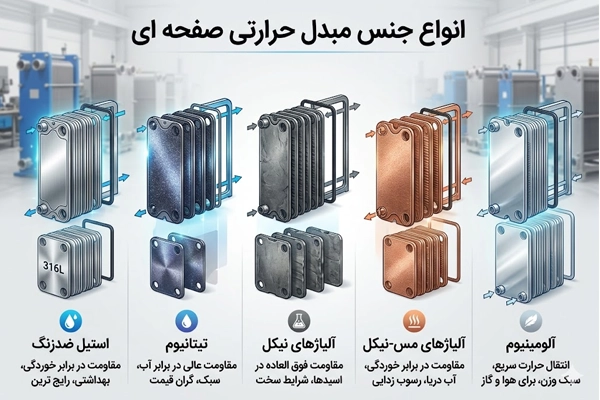

از لحاظ جنس صفحات:

انتخاب جنس صفحات مبدل حرارتی صفحه‌ای به‌طور مستقیم به دما، میزان خورندگی سیال، pH و هزینه بستگی دارد. مهم‌ترین جنس صفحات عبارت‌اند از:

• استیل ضدزنگ (304، 316، 316Ti): رایج‌ترین گزینه؛ مقاوم در برابر خوردگی عمومی و مناسب برای سیالات صنعتی معمول، با عملکرد بهتر در محیط‌های اسیدی ضعیف و کلریدی (مدل 316 پرکاربردترین است).
• تیتانیوم: مناسب برای آب دریا و محیط‌های با یون کلرید بالا؛ دارای مقاومت بسیار بالا در برابر خوردگی.
• آلیاژهای نیکل (Hastelloy و مشابه): قابل استفاده در اسیدهای قوی (هیدروکلریک، سولفوریک) و محیط‌های بسیار خورنده با pH پایین؛ بالاترین سطح مقاومت شیمیایی با گرانترین جنس صفحات.
• آلیاژهای مس-نیکل: مناسب برای کاربردهای دریایی و سیستم‌هایی با تماس مداوم با آب شور.
• آلومینیوم: سبک و اقتصادی، مناسب برای کاربردهای کم‌فشار و سیالات با خورندگی پایین.

براساس نوع عملکرد:

• خنک‌کننده (Cooler): برای کاهش دمای یک سیال با استفاده از سیال خنک‌تر (مثلاً آب خنک‌کاری برج).
• گرم‌کننده (Heater): برای افزایش دمای یک سیال با استفاده از سیال گرم‌تر (مثلاً بخار یا آب داغ).
• بازیافت حرارت (Heat Recovery): برای انتقال گرما از یک جریان گرم خروجی به یک جریان سرد ورودی (کاهش مصرف انرژی تا 40%).
• کندانسور (Condenser) و اواپراتور (Evaporator): در سیکل‌های تبرید، چیلرها و تولید بخار.

لازم به ذکر است مبدل های حرارتی صفحه ای از لحاظ عملکرد می تواند به مدل های (کانترافلو: حداکثر انتقال حرارت) و (پارافلو: برای تعادل دمایی یکنواخت) نیز دسته بندی شود.

از لحاظ آرایش جریان

• جریان تک‌گذر (Single Pass): هر سیال فقط یک‌بار از مسیر صفحات عبور می‌کند.
• جریان چندگذر (Multi-Pass): سیالات چندین بار از بین صفحات عبور می‌کنند تا سطح تماس حرارتی افزایش می‌یابد.

اجزای تشکیل‌ دهنده مبدل حرارتی صفحه‌ای

• صفحات یا پلیت مبدل حرارتی (Plates): ورق‌های نازک از جنس استیل، تیتانیوم یا نیکل با سطح موج‌دار که با ایجاد سطح تماس بالا و تلاطم در سیال، اصلی‌ترین نقش را در انتقال حرارت و افزایش راندمان دارند.
• واشر یا گسکت مبدل حرارتی (Gasket): نوارهای آب‌بندی بین صفحات که از جنس EPDM، NBR یا Viton هستند و وظیفه جلوگیری از نشتی و اختلاط سیالات و همچنین هدایت مسیر جریان را بر عهده دارند.
• فریم مبدل حرارتی (Frame): ساختار اصلی نگهدارنده دستگاه شامل بخش ثابت و متحرک که صفحات را تحت فشار مناسب در کنار هم نگه می‌دارد و امکان تحمل شرایط کاری را فراهم می‌کند.
• پیچ‌های فشاری: پیچ‌های مقاوم برای فشرده‌سازی صفحات که هم در آب‌بندی صحیح نقش دارند و هم امکان باز و بسته کردن دستگاه برای سرویس و نگهداری را فراهم می‌کنند.
• پورت ورودی و خروجی‌ها: اتصالات سیال (معمولاً چهار پورت) برای ورود و خروج سیالات گرم و سرد که نوع و سایز آن‌ها بر اساس ظرفیت و کاربرد سیستم انتخاب می‌شود.
• میله‌های راهنما: برای هم‌راستا نگه داشتن صفحات و هدایت فریم متحرک در زمان مونتاژ و سرویس استفاده می‌شوند و از انحراف یا آسیب به صفحات جلوگیری می‌کنند.

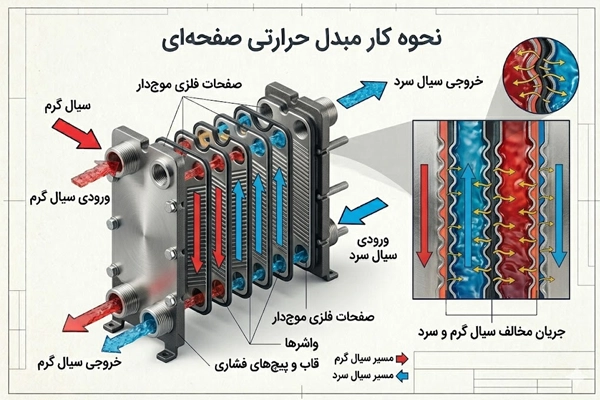

طرز کار مبدل حرارتی صفحه ای

مبدل حرارتی صفحه‌ای (PHE) بر اساس اصل جریان مخالف (Counter Flow) کار می‌کند؛ به این صورت که سیال گرم و سیال سرد از ورودی‌های جداگانه وارد شده و در کانال‌های نازک بین صفحات فلزی به‌صورت موازی و در جهت مخالف یکدیگر حرکت می‌کنند. این اختلاف دمای حداکثری افزایش راندمان انتقال حرارت را به‌دنبال دارد. صفحات موج‌دار با ایجاد تلاطم در جریان سیال، لایه مرزی حرارتی را کاهش داده و ضریب انتقال حرارت را به‌طور قابل‌توجهی افزایش می‌دهند؛ به‌طوری‌که گرما ابتدا از سیال گرم به سطح صفحه و سپس از صفحه به سیال سرد منتقل می‌شود. این فرآیند در فضایی بسیار فشرده انجام شده و به همین دلیل مبدل‌های صفحه‌ای راندمانی بالا (معمولاً بیش از ۹۰ تا ۹۵ درصد) داشته و در عین حال ابعاد کوچکی نسبت به سایر انواع مبدل‌های حرارتی دارند.

مزایای مبدل حرارتی صفحه ای

با توجه به مزایای مبدل حرارتی صفحه‌ای، این مبدل‌ها جایگزین مناسبی برای مبدل‌های سنتی (مانند پوسته و لوله) محسوب می‌شوند:

• ایمنی در انتقال سیالات: جلوگیری از اختلاط سیالات در مدل‌های واشردار
• ابعاد فشرده و وزن سبک: اشغال فضای کمتر و کاهش وزن کلی سیستم
• کاربرد گسترده صنعتی: قابل استفاده در HVAC، صنایع غذایی، دارویی و شیمیایی
• عملکرد در اختلاف دمای کم: مناسب برای فرآیندهای با اختلاف دمای پایین بین سیالات
• انعطاف‌پذیری در ظرفیت: امکان افزایش یا کاهش تعداد صفحات در مدل‌های واشردار
• صرفه‌جویی در انرژی و هزینه: کاهش مصرف انرژی و هزینه‌های عملیاتی در بلندمدت
• ضریب انتقال حرارت بالا: عملکرد بهتر نسبت به مبدل‌های پوسته و لوله در ابعاد مشابه
• بازیابی انرژی مؤثر: امکان استفاده از اختلاف دمای کم بین سیالات و افزایش بهره‌وری انرژی
• راندمان حرارتی بالا: انتقال حرارت مؤثر به دلیل سطح تماس زیاد صفحات و ایجاد جریان آشفته

معایب مبدل حرارتی صفحه ای و محدودیت‌ها

• استهلاک واشرها: نیاز به تعویض دوره‌ای واشرها در مدل‌های واشردار
• افت فشار بیشتر: افزایش افت فشار به دلیل مسیرهای باریک و موج‌دار صفحات
• نامناسب برای سیالات آلوده: عملکرد ضعیف در سیالات دارای ذرات جامد یا ویسکوزیته بالا
• محدودیت فشار و دما: مناسب نبودن مدل‌های واشردار برای فشار و دمای بسیار بالا (حدود بالای ۲۵ بار)
• کارایی کمتر در اختلاف دمای زیاد: راندمان پایین‌تر نسبت به مبدل‌های پوسته و لوله در اختلاف دمای بالا

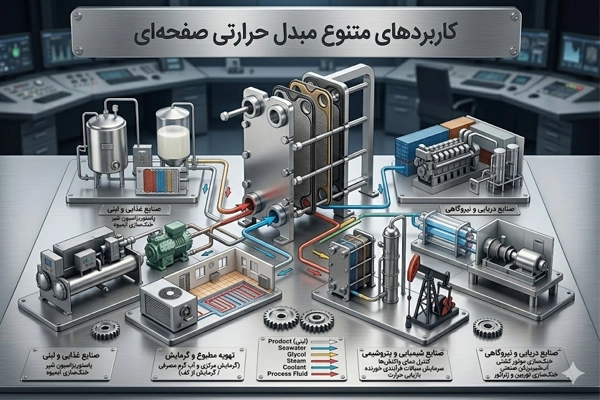

کاربردهای مبدل حرارتی صفحه ای

طیف وسیعی از دماها و فشارها که توسط انواع مختلف مبدل‌های صفحه‌ای تحمل می‌شود، به علاوه راندمان بالای آن‌ها، باعث شده تا کاربردهای مبدل حرارتی در صنایع مختلف متفاوت باشد.

• صنایع غذایی و لبنی: پاستوریزاسیون شیر، خنک‌سازی محصولات بدون آلودگی و حفظ کیفیت
• صنایع دارویی و بهداشتی: استریل‌سازی و کنترل دقیق دما در فرآیندهای حساس تولید
• صنایع شیمیایی و پتروشیمی: خنک‌کاری و بازیابی حرارت در سیالات شیمیایی و فرآیندهای پالایشگاهی
• نفت و گاز: خنک‌سازی گازهای فشرده، میعانات و روغن‌های صنعتی در شرایط کاری سخت
• سیستم‌های HVAC و تأسیسات ساختمانی: گرمایش و سرمایش مرکزی، اتصال چیلر و بویلر و برج خنک‌کننده
• تأمین آب گرم بهداشتی (DHW): تولید آب گرم فوری در ساختمان‌ها، هتل‌ها، بیمارستان‌ها و مجتمع‌ها
• گرمایش استخر و جکوزی: انتقال حرارت از منبع گرمایی به آب استخر با راندمان بالا
• گرمایش از کف: تنظیم دمای آب ورودی برای سیستم‌های گرمایش کف

• بازیافت حرارت: استفاده از انرژی اتلافی در چیلرها و فرآیندهای صنعتی برای کاهش مصرف انرژی
• صنایع نیروگاهی و CHP: افزایش راندمان سیکل‌های تولید برق و حرارت
• صنایع فولاد: خنک‌کاری آب و تجهیزات در کوره‌ها و خطوط نور
• صنایع تبرید و برودتی: استفاده به عنوان کندانسور و اواپراتور در سیستم‌های سرمایشی
• صنایع کاغذسازی و خودروسازی: کنترل دما در فرآیندهای تولید و ماشین‌آلات صنعتی
• ساختمان‌های بلند: زون‌بندی فشار برای جلوگیری از آسیب به تجهیزات لوله‌کشی در طبقات پایین
• حفاظت از چیلرها: جلوگیری از ورود آلودگی و رسوبات برج خنک‌کن به کندانسور چیلر
• کاربردهای تحقیقاتی و آزمایشگاهی: بررسی و تست فرآیندهای انتقال حرارت در دانشگاه‌ها و مراکز تحقیقاتی

خرید مبدل حرارتی صفحه‌ای

برای سفارش و خرید انواع مبدل حرارتی صفحه‌ای معمولاً از بررسی شرایط کلی سیستم شروع می‌شود؛ یعنی دما و فشار کاری، نوع سیال و میزان انتقال حرارت مورد نیاز، چون همین موارد در انتخاب نوع و ظرفیت دستگاه بیشترین تأثیر را دارند. در ادامه با توجه به شرایط نصب و افت فشار قابل قبول، مشخص می‌شود چه مدلی برای آن کاربرد مناسب‌تر است. در نهایت انتخاب نوع مبدل (واشردار یا جوشی) و توجه به کیفیت ساخت و خدمات پشتیبانی، تکمیل‌کننده فرآیند انتخاب خواهد بود.

قیمت مبدل حرارتی صفحه ای

قیمت مبدل حرارتی صفحه‌ای به عوامل مختلفی مانند جنس صفحات (استیل، تیتانیوم یا آلیاژهای خاص)، نوع طراحی (واشردار، جوشی یا نیمه‌جوشی)، ظرفیت حرارتی و تعداد صفحات بستگی دارد، زیرا هرچه مقاومت در برابر دما و خورندگی بالاتر باشد یا ظرفیت دستگاه بیشتر شود، هزینه نهایی نیز افزایش می‌یابد. همچنین برند سازنده، کیفیت ساخت، استانداردهای طراحی و تجهیزات جانبی مورد استفاده نیز در تعیین قیمت نقش دارند. در کنار این موارد، نوسانات بازار مواد اولیه و شرایط تأمین و واردات نیز می‌تواند بر قیمت نهایی مبدل حرارتی صفحه‌ای تأثیرگذار باشد.

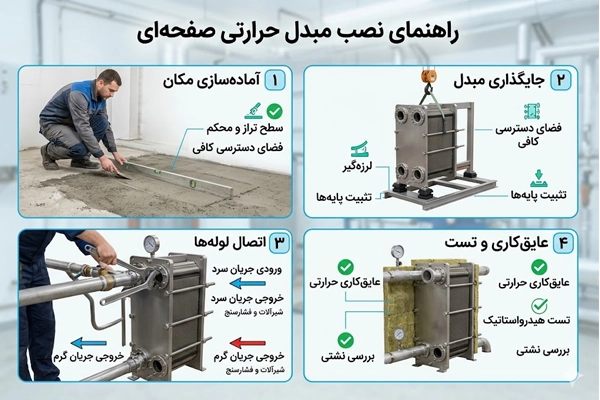

طریقه نصب مبدل حرارتی صفحه ای

نحوه نصب مبدل حرارتی صفحه‌ای نقش مهمی در عملکرد، راندمان و عمر دستگاه دارد. این کار باید طبق دستورالعمل سازنده انجام شود، اما اصول کلی آن به صورت زیر است:

• انتخاب محل مناسب: نصب در فضایی با دسترسی کافی برای سرویس، بازبینی و تمیزکاری (به‌خصوص در مدل‌های واشردار)
• پایه و تکیه‌گاه استاندارد: استفاده از ساپورت مناسب برای تحمل وزن دستگاه و سیالات داخل آن
• رعایت جهت جریان: اتصال صحیح ورودی و خروجی سیالات گرم و سرد مطابق طراحی (معمولاً جریان مخالف برای راندمان بالاتر)
• نصب شیرآلات کنترلی: استفاده از شیر قطع و وصل و شیر اطمینان برای کنترل فشار و ایمنی سیستم
• استفاده از فیلتر: نصب فیلتر در ورودی سیالات برای جلوگیری از ورود ذرات و کاهش رسوب‌ زدایی
• تنظیم صحیح پیچ‌ها: سفت کردن پیچ‌های فریم طبق گشتاور استاندارد سازنده برای جلوگیری از نشتی یا آسیب به صفحات
• عدم اتصال مستقیم به سازه: پرهیز از جوشکاری مستقیم مبدل به اسکلت یا پایه
• نحوه نصب: ترجیحاً نصب عمودی برای کاهش تجمع رسوبات و بهبود عملکرد در طول زمان

برای اجرای دقیق و مرحله‌به‌مرحله این فرآیند، می‌توانید راهنمای کامل [طریقه نصب مبدل حرارتی] را مطالعه کنید.

نکات ایمنی و نگهداری مبدل حرارتی صفحه ای

• ایمنی قبل از سرویس: قبل از هرگونه باز کردن دستگاه، سیستم را کاملاً خاموش و خنک کنید و از تجهیزات ایمنی مانند دستکش مقاوم به حرارت استفاده شود.
• انتخاب صحیح واشر و جنس صفحات: در صورت استفاده از سیالات خورنده، باید از واشرهای مقاوم و صفحات مناسب (مانند استیل یا آلیاژهای مقاوم) استفاده شود.
• کنترل نشتی: انجام تست هیدرواستاتیک (حدود ۱.۵ برابر فشار کاری) برای اطمینان از آب‌بندی و جلوگیری از نشتی ضروری است.
• تعویض دوره‌ای واشرها: بسته به نوع سیال، معمولاً هر ۱ تا ۲ سال یک‌بار باید واشرها تعویض شوند.
• رعایت اصول مونتاژ: تنظیم صحیح فاصله صفحات و گشتاور پیچ‌ها برای جلوگیری از نشتی و آسیب به دستگاه الزامی است.
• فیلتراسیون سیال: جلوگیری از ورود ذرات جامد بزرگ‌تر از ۱ میلی‌متر برای پیشگیری از گرفتگی کانال‌ها ضروری است.
• کنترل ارتعاشات: در دبی‌های بالا، پایش ارتعاشات با سنسور ویبره برای جلوگیری از آسیب توصیه می‌شود.
• رعایت استانداردهای ایمنی: در صنایع حساس، رعایت استانداردهایی مانند ISO 9001 برای کاهش ریسک حوادث اهمیت دارد.
• تمیزکاری دوره‌ای: رسوبات سطح صفحات باید به‌صورت منظم با شستشوی مکانیکی (در مدل‌های واشردار) یا محلول‌های شیمیایی ملایم حذف شوند تا از افت راندمان جلوگیری شود.

معرفی برندها و سازندگان مبدل حرارتی صفحه ای

شناخت برندهای معتبر در انتخاب انواع مبدل حرارتی صفحه‌ای نقش مهمی در دستیابی به کیفیت بالا و راندمان مناسب دارد. در سطح جهانی برندهایی مانند Alfa Laval (سوئد)، GEA (آلمان)، SWEP (سوئد)، APV و Tranter از تولیدکنندگان پیشرو در این حوزه هستند که در صنایع غذایی، نفت و گاز و HVAC کاربرد گسترده دارند.
در بازار ایران علاوه بر برندهای خارجی، تولیدکنندگان داخلی نیز در زمینه انواع مبدل حرارتی صفحه‌ای فعالیت دارند و در این میان مجموعه آرکا تجهیز صدر با ارائه خدمات تأمین و تولید و قطعات مبدل حرارتی صفحه‌ای در مشهد، امکان طراحی و ساخت مدل‌های سفارشی متناسب با نیاز صنایع مختلف را فراهم می‌کند.
