کنترل صدا (یا نویز) در تأسیسات مکانیکی و صنعتی شامل مجموعه‌ای از اقدامات مهندسی، اداری و فردی است که هدف آن کاهش سطح صدای آزاردهنده یا مضر تولید شده توسط تجهیزات، به منظور تأمین آسایش ساکنان، حفظ سلامت کارکنان و رعایت استانداردهای زیست‌محیطی است. در این مقاله می خواهیم بگوییم در تاسیسات ساختمان و صنعتی که از دستگاه های پر سر و صدا همچون هیت اکسچنجر، بویلر آب گرم و بویلر بخار، دستگاه پاستوریزاتور و... استفاده می کنند، چگونه از صدای بلند و آزار دهنده آن‌ها جلوگیری نمایند.
اهمیت و مزایای عایق‌کاری صوتی در صنعت
در تاسیسات مکانیکی مانند موتورخانه، سیستم‌های تهویه مطبوع (HVAC)، پمپ‌ها، کمپرسورها و چیلرها، سختی گیرها، ارتعاش و صدای زیادی تولید می‌شود. این صداها در صورت کنترل‌نشدن می‌توانند به طبقات بالاتر، واحدهای مجاور یا فضاهای اداری منتقل شوند و آسایش صوتی ساکنان را مختل کنند.
عایق‌کاری مناسب علاوه بر کاهش صدا، موجب افزایش عمر تجهیزات، کاهش مصرف انرژی و جلوگیری از انتقال لرزش نیز می‌شود. مزایای اجرای اصولی عایق صوتی در تاسیسات مکانیکی و کارخانه ها:
- 🔹 کاهش محسوس سطح نویز و ارتعاش در ساختمان
- 🔹 افزایش طول عمر تجهیزات مکانیکی
- 🔹 جلوگیری از نارضایتی ساکنان به دلیل صدای موتورخانه
- 🔹 افزایش راندمان سیستم تهویه مطبوع
- 🔹 انطباق با استانداردهای آکوستیکی بین‌الملل (مانند ISO 140 وDIN 4109)
منابع اصلی تولید صدا در موتورخانه و تاسیسات ساختمان
در یک موتورخانه معمولی، صدا از چند مسیر تولید و منتقل می‌شود:
- 🔹 ارتعاش موتور، پمپ و فن‌ها
- 🔹 جریان هوا در کانال‌های تهویه و اگزاست فن‌ها
- 🔹 تلاطم آب در لوله‌های رفت و برگشت
- 🔹 انتقال صدای ساختاری از طریق کف و دیوار
- 🔹 انتشار صدای هوابرد از مسیر دریچه‌ها و دودکش‌ها
اصول کنترل و عایق کاری صدا در تاسیسات
شناخت منبع تولید صدا، نخستین گام در طراحی سیستم مؤثر کنترل صدا و ارتعاش است. این اقدامات معمولاً بر اساس سه‌گانه کنترل در منبع، کنترل در مسیر انتقال، و کنترل در محل دریافت طبقه‌بندی می‌شوند. کنترل صدا در محیط کار صنعتی و مکانیکی معمولاً بر سه جزء اصلی متمرکز است:
- 1. منبع صدا: کاهش صدای تولید شده در مبدأ.
- 2. مسیر انتقال: جلوگیری از انتشار صدا از منبع به گیرنده.
- 3. گیرنده: محافظت از فرد یا فضای دریافت‌کننده صدا
۱- کنترل در منبع صدا
بهترین استراتژی، جلوگیری از تولید صدای بلند در وهله اول است:
- • انتخاب تجهیزات کم‌صدا: استفاده از تجهیزات با طراحی آکوستیک بهینه مانند فن‌ها، کمپرسورها، و پمپ‌های کم‌صدا در هنگام خرید و طراحی.
- • نگهداری و بالانس: نگهداری مناسب و منظم تجهیزات، روغن‌کاری، و انجام بالانس دینامیکی برای قطعات دوار (مثل فن‌ها و پمپ‌ها) برای کاهش ارتعاش و نویز.
- • کنترل ارتعاش: نصب تجهیزات روی پایه‌های ضد لرزش، پدهای الاستومری، یا فنرها جهت جلوگیری از انتقال ارتعاش تجهیزات به سازه ساختمان.
- • مهار و محفظه‌سازی: محصور کردن تجهیزات پر سر و صدا (مانند پمپ‌ها یا ژنراتورها) در داخل باکس‌های آکوستیک یا اتاقک‌های عایق صدا، معمولاً با مواد جاذب صدا.
۲- کنترل در مسیر انتقال
در صورتی که کاهش صدا در منبع کافی نباشد، بر روی کاهش انتقال صدا در محیط تمرکز می‌شود:

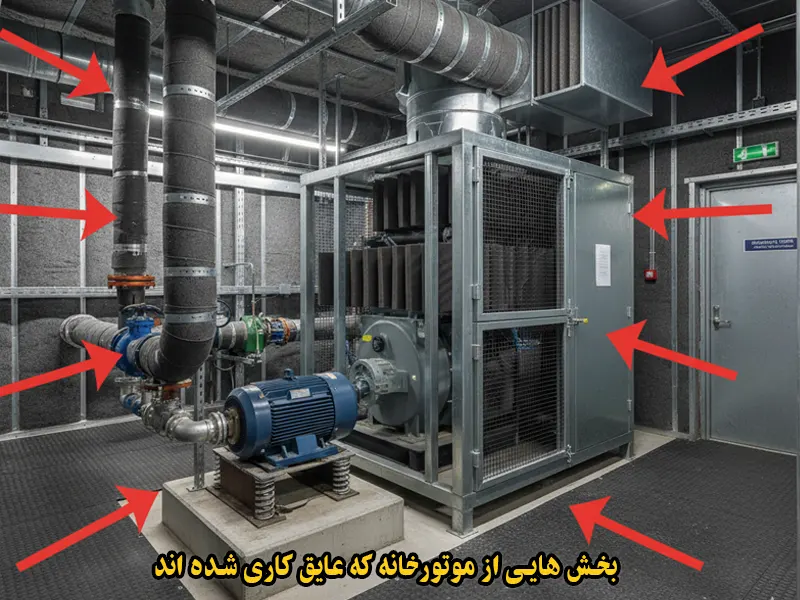

✔️ عایق‌کاری صوتی در تاسیسات موتورخانه ساختمان
- • عایق‌کاری کانال‌ها و لوله‌ها: استفاده از عایق‌های صوتی الاستومری یا فایبرگلاس در اطراف لوله‌ها و کانال‌های سیستم‌های تهویه مطبوع (HVAC) برای جذب انرژی صوتی.
- • عایق‌کاری فضا: استفاده از سقف‌های کاذب آکوستیک و دیوارهای کاذب با پرکننده جاذب (مانند پشم سنگ با دانسیته بالا) در موتورخانه‌ها و اتاق‌های تجهیزات.
- • صدا خفه‌کن‌ها: نصب صدا خفه‌کن‌های کانالی آکوستیک در سیستم‌های تهویه برای جذب صدای فن و جریان هوا قبل از رسیدن به محیط‌های حساس.
- • موانع صوتی: استفاده از پانل‌های جاذب صدا یا دیوارهای جداکننده صوتی برای مسدود کردن مسیر مستقیم انتشار صدا.
- • لوورهای آکوستیک: استفاده از لوورهای صوتی در ورودی و خروجی‌هایی که نیاز به تهویه دارند (مثل اتاقک‌های چیلر) تا ضمن عبور هوا، صدا جذب شود.
- • درزگیری: درزگیری کامل منافذ، درها، پنجره‌ها، و محل‌های عبور لوله‌ها یا کانال‌ها با مواد درزگیر آکوستیک یا فوم‌های مناسب.
۳. کنترل در محل دریافت
این روش‌ها برای کاهش مواجهه افراد با صدای مضر در محیط کاربری یا صنعتی به کار می‌روند:
✔️ کنترل بخش اداری صنایع
- • محدود کردن زمان مواجهه: کاهش مدت زمانی که کارکنان در معرض سطوح بالای صدا قرار می‌گیرند.
- • تغییر چیدمان: انتقال بخش‌های پر سر و صدا به اتاق‌های ایزوله یا جابجایی ایستگاه‌های کاری دورتر از منابع نویز.
- • وسایل حفاظت فردی (PPE): استفاده از گوشی‌های ایمنی یا پلاگ‌های گوش برای کارکنانی که در معرض سطوح صدای بالاتر از حد مجاز (معمولاً ۸۵ دسی‌بل در یک شیفت کاری ۸ ساعته) قرار دارند.
| توجه: سطح نویز مجاز در محیط کار معمولاً توسط استانداردها و مقررات بهداشت حرفه‌ای (HSE) تعیین می‌شود و تجاوز از این حد می‌تواند باعث آسیب‌های شنوایی غیرقابل برگشت و سایر مشکلات سلامتی شود.
انواع عایق‌کاری و مواد آکوستیک
مواد مورد استفاده در عایق‌کاری صوتی بر اساس عملکردشان به دو دسته اصلی تقسیم می‌شوند:
الف. مواد جاذب صدا
این مواد، انرژی صوتی را به گرما تبدیل می‌کنند و از انعکاس صدا در فضا (آکوستیک) جلوگیری می‌کنند. معمولاً دارای ساختار سلول باز و متخلخل هستند.

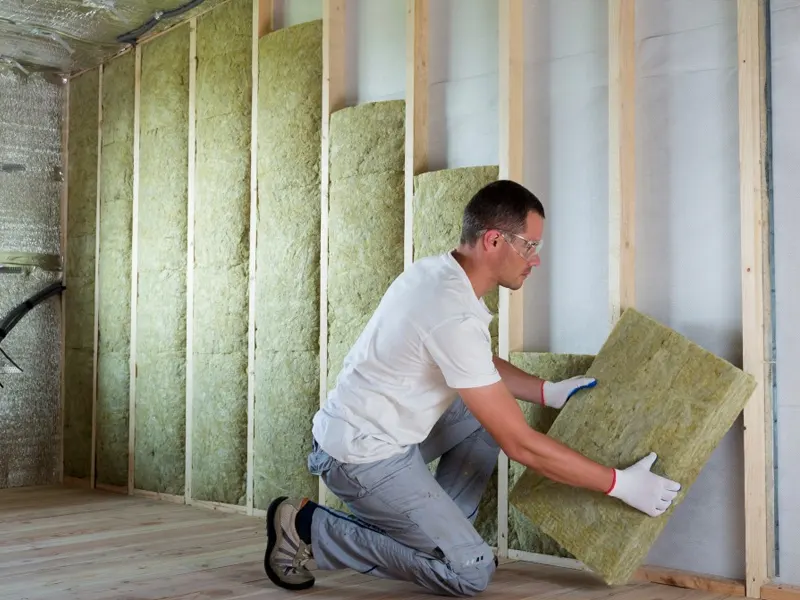

- 🔹 پشم سنگ و پشم شیشه: رایج‌ترین عایق‌های حرارتی-صوتی در ساختمان و تاسیسات.
- 🔹 فوم‌های آکوستیک: مانند فوم‌های شانه تخم‌مرغی یا پلی‌اورتان سلول باز، بیشتر برای بهبود آکوستیک داخلی و جذب فرکانس‌های خاص.
- 🔹 پنل‌های آکوستیک دکوراتیو: پنل‌های پوشیده شده با پارچه‌های مخصوص.
ب. مواد مسدودکننده صدا
این مواد از عبور و انتقال صدا از یک فضا به فضای دیگر جلوگیری می‌کنند و معمولاً باید جرم و چگالی بالایی داشته باشند (اصل جرم).

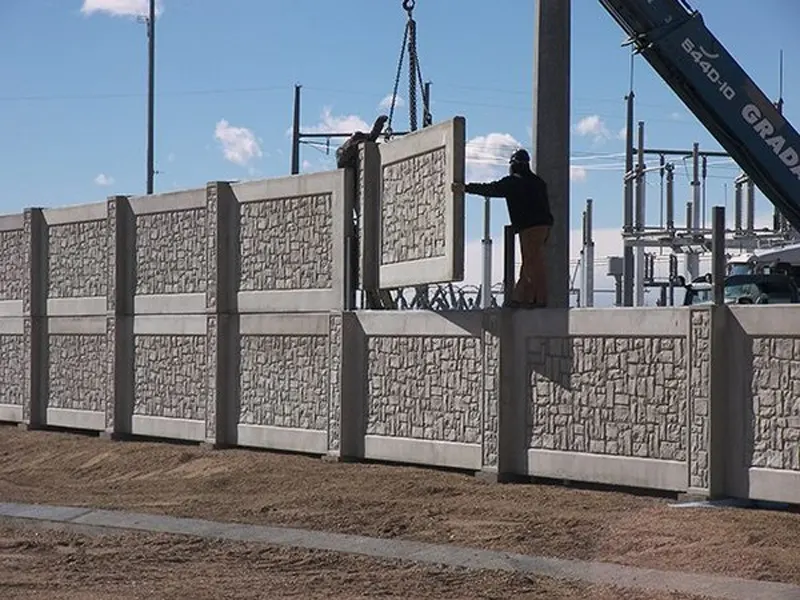

- 🔹 دیوارها و کف‌های بتنی یا گچی سنگین.
- 🔹 سرب و عایق‌های صوتی چندلایه (مانند ممبران‌های صوتی).
- 🔹 دیوارهای پوششی (مانند کناف) با افزودن لایه عایق در فضای خالی.
کنترل صدا در تاسیسات مکانیکی و تهویه مطبوع (HVAC)
نویز در سیستم‌های HVAC دو نوع اصلی دارد: آیرودینامیکی (جریان هوا) و مکانیکی (ارتعاش تجهیزات).
الف. کنترل نویز مکانیکی و ارتعاش
- • جداسازی ارتعاش: نصب تجهیزاتی مانند فن‌ها، چیلرها، کمپرسورها و پمپ‌ها بر روی پدهای ضد لرزش (مانند نئوپرن) یا فنرهای ارتعاش‌گیر برای جلوگیری از انتقال لرزش به سازه ساختمان (نویز کوبه‌ای).
- • فلنج‌های انعطاف‌پذیر: استفاده از کوپلینگ‌های انعطاف‌پذیر در اتصالات لوله‌کشی و داکت‌کشی به تجهیزات برای قطع مسیر انتقال ارتعاش.
- • بالانس دینامیکی: بالانس دقیق پروانه‌ها و قطعات دوار فن‌ها.
ب. کنترل نویز آیرودینامیکی و انتقال صدا
- • صدا خفه‌کن‌ها: نصب صدا خفه‌کن‌های مخصوص (کانالی، لوله‌ای، لانه زنبوری) در مسیر داکت‌های هوا برای جذب صدای فن و جریان هوا.
- • لاینینگ داخلی داکت‌ها: پوشاندن سطح داخلی کانال‌های هوا با مواد جاذب صدا (مانند پشم شیشه یا فوم الاستومری) برای کاهش نویز ایجاد شده توسط جریان هوا.
- • کاهش سرعت هوا: طراحی سیستم با سرعت‌های پایین‌تر جریان هوا در داکت‌ها و دریچه‌ها برای کاهش صدای ناشی از تلاطم.
- • عایق‌کاری بدنه فن و تجهیزات: استفاده از عایق صوتی (مانند پشم سنگ) روی بدنه فن‌ها یا ایجاد اتاقک‌های آکوستیک برای دستگاه‌های پرصدا.
کنترل صدا در صنایع و کارخانه‌ها
در محیط‌های صنعتی، کنترل نویز علاوه بر حفظ آسایش، برای ایمنی و سلامت شغلی کارکنان (مطابق با استانداردها) اهمیت بالایی دارد.
- • محفظه‌های آکوستیک: ایجاد پوشش‌های عایق و جاذب صدا در اطراف ماشین‌آلات پرصدا (مانند موتورها، ژنراتورها، و پرس‌ها). این محفظه‌ها معمولاً دارای دیوارهایی با جرم بالا و پوشش داخلی جاذب هستند.
- • بافل‌های آکوستیک: نصب پنل‌های جاذب صدا در سقف یا ارتفاع بالا برای کاهش سطح کلی نویز در کارخانه.
- • ایزوله‌سازی ارتعاش: مشابه تاسیسات مکانیکی، استفاده از پایه‌ها و شاسی‌های ضد لرزش برای تجهیزات سنگین.
- • عایق‌کاری لوله‌ها و داکت‌های صنعتی: استفاده از پشم سنگ یا عایق‌های الاستومری روی لوله‌های حاوی سیالات پرسرعت یا گازها.
استانداردها و ضوابط آکوستیک
استانداردهای بین‌المللی مانند ASTM (مثلاً E413 برای STC) و DIN (مثلاً DIN 4109) و همچنین مقررات ملی ساختمان (در ایران) سطوح مجاز صدا (مانند STC - Sound Transmission Class برای دیواره‌ها، و سطوح نویز پس‌زمینه مانند NC - Noise Criteria برای فضاهای داخلی) را تعیین می‌کنند. رعایت این ضوابط در طراحی و اجرای هر پروژه‌ای الزامی است.
هدف شرکت آرکا صدر از ارائه این مقاله، ارتقای آگاهی مهندسان، پیمانکاران و مدیران تأسیسات نسبت به اهمیت کنترل و عایق‌کاری صدا در کارخانه‌ها، تاسیسات مکانیکی و صنعتی است. به عنوان تولیدکننده انواع مبدل حرارتی در ایران، آرکا صدر با درک نقش نویز و ارتعاش در کاهش راندمان، افزایش استهلاک تجهیزات و ایجاد نارضایتی محیطی، تلاش دارد نشان دهد که کنترل صحیح صدا نه‌تنها یک الزام زیست‌محیطی و بهداشتی است، بلکه در بهبود عملکرد سیستم‌های حرارتی و افزایش عمر مفید دستگاه‌ها نیز تأثیر مستقیم دارد. این مقاله در واقع بخشی از رویکرد فنی و آموزشی آرکا صدر برای ترویج طراحی هوشمند، بهره‌وری انرژی و ایجاد محیط‌های صنعتی ایمن و آرام‌تر است.
