در این مقاله به بررسی یکی از پرکاربردترین قطعات صنعتی، یعنی کویل مسی، خواهیم پرداخت. این قطعه از لولههای مسی با کیفیت ساخته میشود و به دلیل رسانایی حرارتی بالای مس، انتقال حرارت بین سیالات را با راندمان بالا امکانپذیر میسازد. کوئل مسی در انواع سیستمها از جمله کولرها، مبدل حرارتی، چیلرها و یخچالهای صنعتی کاربرد گستردهای دارد و به دلیل دوام و مقاومت آن در برابر خوردگی، انتخابی مطمئن برای مهندسین و تکنسینهای تاسیسات محسوب میشود. در ادامه به معرفی انواع، کاربردها و ویژگیهای کوئل حرارتی مسی میپردازیم.
کوئل مسی چیست؟
کوئل مسی حرارتی در واقع لوله مسی مارپیچی یا حلقهای شکل است که در صنایع مختلف برای انتقال حرارت و جریان سیالات مورد استفاده قرار میگیرد. به دلیل رسانایی حرارتی بسیار بالای مس، این نوع کوئلها میتوانند گرما را بهسرعت منتقل کنند و به همین دلیل در تجهیزاتی مثل مبدلهای حرارتی، کندانسورها، اواپراتورها، آبگرمکنها، کولرهای گازی و صنعتی کاربرد فراوانی دارند.
ساختار کوئل مسی صنعتی بدین صورت است که از لولههای مسی با قطرهای مختلف تشکیل میشود که به صورت مارپیچ یا خمیده طراحی میشوند تا سطح تماس بیشتری با سیال یا محیط ایجاد کنند. این ویژگی باعث میشود راندمان تبادل حرارت بالا رود و در عین حال مصرف انرژی کاهش پیدا کند. علاوه بر این، مس خاصیت ضد خوردگی نسبی دارد، طول عمر بالایی دارد و به راحتی قابلیت شکلدهی و خمکاری دارد؛ به همین دلیل کوئل مسی انتخابی ایدهآل در صنایع تهویه مطبوع، برودتی، گرمایشی و حتی پزشکی محسوب میشود.
نحوه عملکرد کویل مسی حرارتی
نحوه عملکرد کویل مسی صنعتی بر پایه انتقال حرارت میان سیال داخل لوله و محیط اطراف آن است. در این فرآیند، آب گرم، آب سرد، بخار یا مبرد از داخل لولههای مسی عبور میکند و به دلیل هدایت حرارتی مناسب مس، گرما با سرعت بالایی از جداره لوله منتقل میشود. در کویلهای فیندار، وجود پرهها سطح تبادل حرارت را افزایش میدهد و راندمان سیستم را بهبود میبخشد. راندمان و عملکرد کویل مسی به عواملی مانند دبی سیال، سطح انتقال حرارت، قطر لوله، تعداد ردیفها و اختلاف دمای دو محیط بستگی دارد.
انواع کویل مسی در صنایع

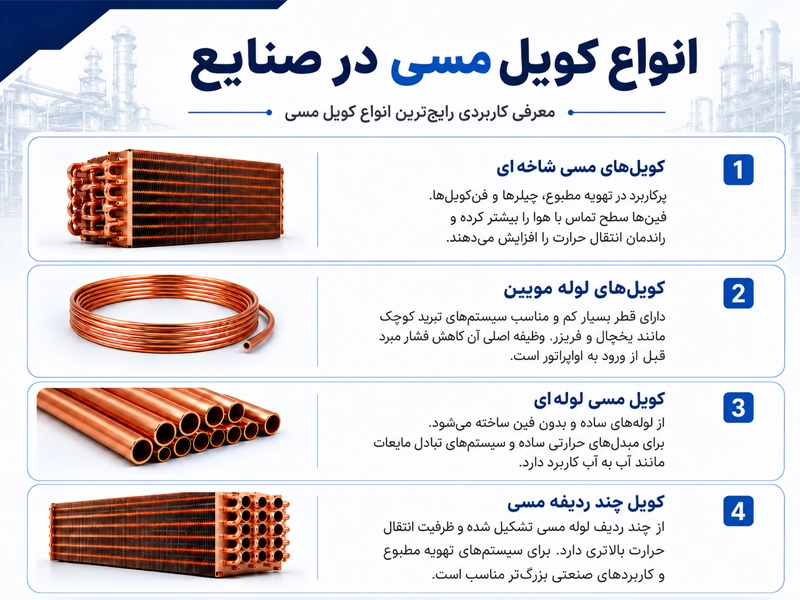

انواع کوئل مسی حرارتی بر اساس کاربرد، نوع لوله و ساختار تقسیمبندی میشوند. مهمترین انواع آن عبارتند از:
1- کویلهای مسی شاخه ای
این نوع کویل لوله مسی از رایجترین انواع هستند و در سیستمهای تهویه مطبوع، چیلرها، و فن کوئلها به کار میروند. ساختار آنها شامل لولههای مسی است که صفحات یا پرههای فلزی نازکی (فینها) روی آنها قرار گرفتهاند. این شاخه یا فینها سطح تماس کوئل با هوا را افزایش میدهند و باعث بهبود انتقال حرارت میشوند.
2- کویلهای لوله مویین
این مدل در حقیقت نوعی لوله مسی با قطر بسیار کم (مویین) هستند. کاربرد اصلی آنها به عنوان وسیله انبساط در سیستمهای تبرید کوچک مانند یخچالها و فریزرها است. وظیفه آنها کاهش فشار مبرد قبل از ورود به اواپراتور است و به این ترتیب، به فرآیند سرمایش کمک میکنند.
3- کوئل مسی لوله ای
این مدل از لولههای مسی ساده و بدون فین ساخته میشوند. کاربرد آنها در مبدلهای حرارتی سادهتر است که نیاز به سطح تماس زیاد با هوا ندارند. به عنوان مثال، میتوان از آنها در برخی از مبدلهای حرارتی آب به آب یا در سیستمهای تبادل حرارت مایعات استفاده نمود.
4- کوئل چند ردیفه مسی
از چند ردیف لوله مسی تشکیل شده و راندمان انتقال حرارت بالاتری داشته و برای سیستمهای بزرگتر تهویه مطبوع و صنعتی مناسب است.
اجزای تشکیل دهنده کویل مسی صنعتی
• لولههای مسی
• فین یا پرههای انتقال حرارت
• کلکتور ورودی
• کلکتور خروجی
• هدر یا لوله جمعکننده
• زانوها و خمهای لوله
• اتصالات ورودی و خروجی
• صفحات نگهدارنده لوله
• فریم یا قاب کویل
• شیر تخلیه و هواگیری، در صورت نیاز طراحی
کاربرد کوئل مسی در صنعت
کوئل حرارتی مسی به دلیل انتقال حرارت بالا، مقاومت در برابر خوردگی و انعطافپذیری مناسب در صنایع مختلف کاربرد گستردهای دارد. مهمترین کاربردهای آن عبارتاند از:
- 1. صنایع سرمایشی و گرمایشی (HVAC): استفاده در کولرهای گازی، چیلرها، سیستمهای تهویه مطبوع و رادیاتورها برای انتقال سریع حرارت.
- 2. یخچالسازی و فریزرها: به کارگیری در اواپراتور و کندانسور به دلیل هدایت حرارتی عالی.
- 3. صنایع خودروسازی: استفاده در رادیاتور خودرو، سیستم تهویه و کولر ماشین.
- 4. مبدلهای حرارتی: در مبدلهای آب به آب، آب به هوا و دیگر سیستمهای تبادل انرژی.
- 5. صنایع نفت، گاز و پتروشیمی: در سیستمهای خنککننده، چگالندهها و تجهیزات فرآیندی.
- 6. تجهیزات پزشکی: در دستگاههایی که نیاز به خنککاری یا گرمایش سریع دارند مثل برخی دستگاههای تصویربرداری.
- 7. سیستمهای خورشیدی و بویلرها: برای انتقال گرما در کلکتورهای خورشیدی و بویلرها.
- 8. الکترونیک و کامپیوتر: برای ساخت هیتسینک و سیستمهای خنککننده قطعات الکترونیکی.
- 9. صنایع غذایی: در سردخانهها و تجهیزات نگهداری مواد غذایی.
- 10. کاربردهای عمومی صنعتی: در خطوط انتقال سیالات سرد و گرم، واحدهای تهویه صنعتی و آزمایشگاهی.
کاربرد کویل مسی در منبع کویل دار
کویل مسی در منبع کویلدار وظیفه انتقال حرارت غیرمستقیم از آب گرم دیگ یا بویلر به آب مصرفی داخل مخزن را بر عهده دارد. در این سیستم، سیال گرم از داخل لولههای کویل عبور کرده و حرارت آن از طریق جداره مسی به آب ذخیرهشده در منبع منتقل میشود. سطح حرارتی کویل، طول و قطر لوله، دبی آب گرم و اختلاف دمای ورودی و خروجی، بر سرعت گرمشدن آب تأثیر دارند. استفاده از کویل مسی در منابع آب گرم موتورخانه ساختمانها، هتلها، بیمارستانها و مجموعههای ورزشی رایج است.
کویل مسی در هواساز

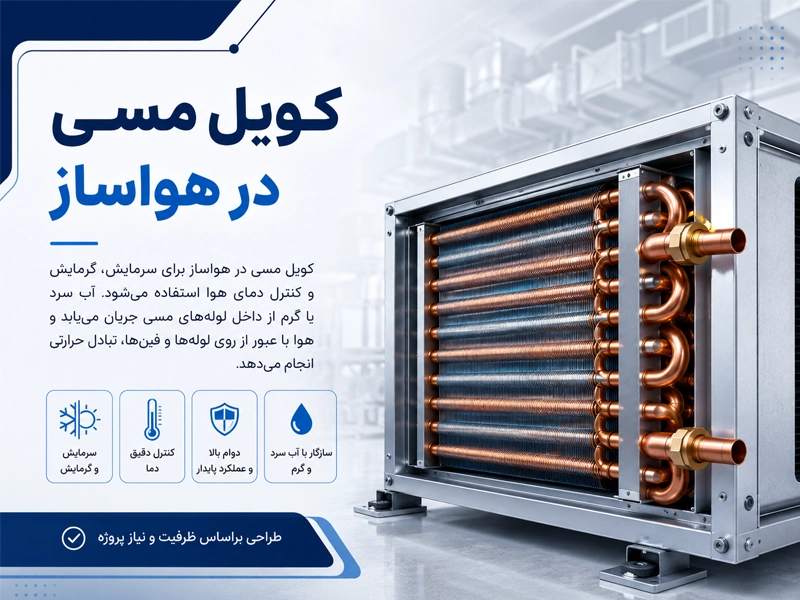

کویل مسی در هواساز برای سرمایش، گرمایش و کنترل دمای هوای عبوری از دستگاه استفاده میشود. آب سرد، آب گرم یا در برخی سیستمها مبرد، از داخل لولههای مسی جریان پیدا میکند و هوا با عبور از روی لولهها و فینهای متصل به آنها، گرما را دریافت یا از دست میدهد. کویل سرمایشی و کویل گرمایشی هواساز براساس ظرفیت مورد نیاز پروژه طراحی میشوند. تعداد ردیف لولهها، فاصله فینها، سطح انتقال حرارت، دبی، دمای ورود و خروج سیال و افت فشار هوا از پارامترهای مهم در عملکرد کویل هواساز هستند.
از استفاده از کویل مسی در برج خنک کننده
کویل مسی در برج خنک کننده بیشتر برای انتقال حرارت و کاهش دمای سیال در سیستمهای مدار بسته مورد استفاده قرار میگیرد. در این تجهیزات، سیال گرم از داخل لولههای کویل عبور میکند و حرارت آن از طریق سطح لوله به آب و هوای اطراف منتقل میشود. استفاده از کویل مسی در کولینگ تاور میتواند به بهبود انتقال حرارت و کنترل بهتر دمای سیال کمک کند. هنگام طراحی و انتخاب جنس کویل حرارتی نیز باید عواملی مانند کیفیت آب، احتمال رسوبگذاری، خوردگی، فشار کاری، ضخامت لوله و شرایط نگهداری تجهیزات بررسی شوند.
انواع سایز لولههای مسی در کویل خنک کننده
لولههای مسی مورد استفاده در صنایع معمولاً در سایزهای مختلف تولید میشوند تا بسته به نوع کاربری (صنعتی، تجاری یا خانگی) انتخاب شوند. رایجترین سایزهای لوله مسی در کوئلها عبارتاند از:
| ردیف |
نوع کویل (فوت مربع) |
سایز لوله (mm) |
ضخامت (mm) |
قطر صفحه (mm) |
قطر درپوش (Cm) |
| 1 |
کویل مسی ۲۰ فوتی |
۱۹.۰۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۲۵ |
۳۰ |
| 2 |
کویل مسی ۲۷ فوتی |
۱۹.۰۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۲۵ |
۳۰ |
| 3 |
کویل مسی ۲۹ فوتی |
۱۹.۰۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۲۵ |
۳۰ |
| 4 |
کویل مسی ۳۴ فوتی |
۱۹.۰۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۲۵ |
۳۰ |
| 5 |
کویل مسی ۴۵ فوتی |
۱۹.۰۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۳۰ |
۳۵ |
| 6 |
کویل مسی ۵۵ فوتی |
۱۹.۰۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۳۰ |
۳۵ |
| 7 |
کویل مسی ۶۵ فوتی |
۱۹.۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۳۰ الی ۳۵ |
۳۵ الی ۴۰ |
| 8 |
کویل مسی ۷۵ فوتی |
۱۹.۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۳۵ |
۴۰ |
| 9 |
کویل مسی ۸۵ فوتی |
۱۹.۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۳۵ |
۴۰ |
| 10 |
کویل مسی ۹۵ فوتی |
۱۹.۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۳۵ |
۴۰ |
| 11 |
کویل مسی ۱۰۵ فوتی |
۱۹.۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۳۵ |
۴۰ |
| 12 |
کویل مسی ۱۲۰ فوتی |
۱۹.۵ |
۱.۲۴ - ۰.۹ - ۰.۷ |
۳۵ الی ۴۰ |
۳۵ الی ۴۰ |
مزایای استفاده از کویل مسی
• راندمان حرارتی مطلوب
• مقاومت مکانیکی مناسب
• هدایت و انتقال حرارت مناسب
• قابلیت خمکاری و شکلدهی لوله
• امکان طراحی و ساخت در ابعاد سفارشی
• قابلیت تعمیر، لحیمکاری و اتصال مناسب
• قابلیت استفاده در کویل سرمایشی و گرمایشی
• مناسب برای سیستمهای تهویه مطبوع و تبرید
• قابلیت استفاده در کویلهای فیندار و بدون فین
• قابلیت طراحی براساس ظرفیت حرارتی مورد نیاز
• دوام و طول عمر مناسب در شرایط کاری استاندارد
• امکان استفاده در منبع کویلدار، هواساز و تجهیزات صنعتی
• امکان انتخاب قطر و ضخامت لوله براساس فشار و دبی سیال
نحوه محاسبه ظرفیت کویل حرارتی
ظرفیت حرارتی کویل مسی به مقدار انرژی منتقلشده میان سیال داخل لوله و محیط مقابل آن بستگی دارد. برای محاسبه اولیه ظرفیت کویل مسی میتوان از رابطه زیر استفاده کرد:
Q = ṁ × Cp × ΔT
در این رابطه:
Q: ظرفیت حرارتی کویل
ṁ: دبی جرمی سیال
Cp: ظرفیت گرمایی ویژه سیال
ΔT: اختلاف دمای ورودی و خروجی سیال
برای طراحی دقیق کویل حرارتی مسی، تنها محاسبه بار حرارتی کافی نیست و عواملی مانند ضریب کلی انتقال حرارت، سطح تبادل حرارتی، دبی سیال، افت فشار، قطر و طول لوله، تعداد ردیفهای کویل، نوع سیال و شرایط کاری نیز باید در محاسبات مهندسی بررسی شوند.
وزن کویل مسی چقدر است؟
برای محاسبه وزن کوئل لوله مسی، باید حجم کویل را در چگالی مس ضرب کنید. چگالی مس خالص تقریباً 8.96 گرم بر سانتیمتر مکعب (g/cm³) یا 8960 کیلوگرم بر متر مکعب (kg/m³) است.
وزن کویل مسی به عوامل مختلفی مانند ابعاد (قطر بیرونی، قطر داخلی و عرض) و ضخامت ورق یا لوله مسی بستگی دارد. از آنجا که این این قطعات صنعتی میتوانند از ورق یا لولههای مسی ساخته شده باشند، فرمول محاسبه وزن کویل لوله مسی نیز متفاوت است.
- • فرمول محاسبه وزن کوئل از ورق مسی: برای کویلهای ورق، ابتدا باید حجم کل ورق را محاسبه کرد.
وزن(کیلوگرم)=4×106π×(OD2−ID2)×W×D
| که در این فرمول:
- • OD = قطر بیرونی (بر حسب میلیمتر)
- • ID = قطر داخلی (بر حسب میلیمتر)
- • W = عرض (بر حسب میلیمتر)
- • D = چگالی مس (بر حسب kg/m3)
- • π = عدد پی (3.14)
- • 106 = ضریب تبدیل واحد (برای تبدیل میلیمتر به متر)
- • فرمول محاسبه وزن کویل از لوله مسی: برای کویلهای لولهای، ابتدا باید حجم لوله را محاسبه کرد.
وزن(کیلوگرم)=مساحت سطح مقطع لوله×طول لوله×چگالی مس
مقایسه کویل مسی با کویل آلومینیومی

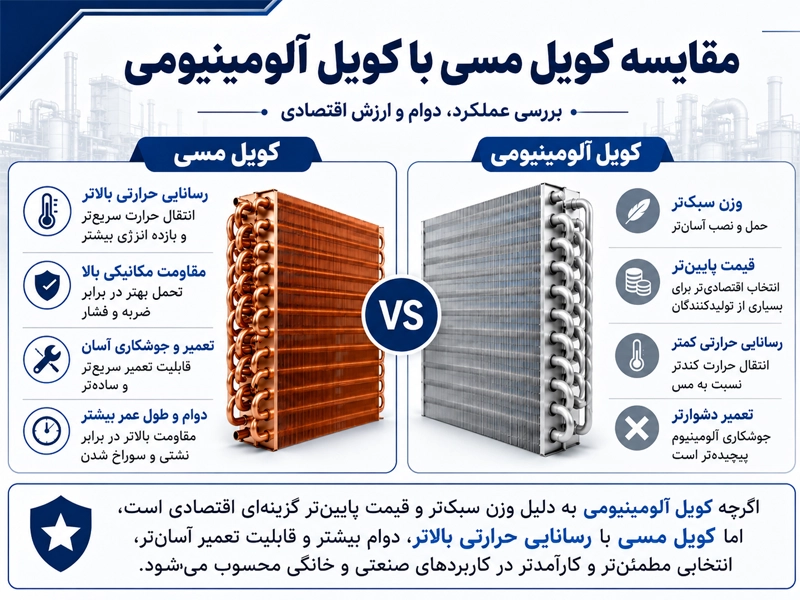

کویل مسی به دلیل رسانایی حرارتی بالاتر، انتقال حرارت سریعتر و بازده انرژی بیشتری نسبت به کویل آلومینیومی دارد. همچنین مس مقاومت مکانیکی بیشتری در برابر ضربه و فشار داشته و تعمیر و جوشکاری آن سادهتر است. از نظر دوام نیز کویل لوله مسی طول عمر بیشتری داشته و در برابر نشتی یا سوراخ شدن مقاومت بالاتری نشان میدهد.
در مقابل، کویل آلومینیومی به دلیل وزن سبکتر و قیمت پایینتر، انتخاب اقتصادیتری برای بسیاری از تولیدکنندگان محسوب میشود. با این حال، رسانایی حرارتی آن کمتر از مس بوده و در صورت آسیبدیدگی بهراحتی قابل تعمیر نیست، زیرا جوشکاری آلومینیوم دشوارتر است. بنابراین اگرچه جنس آلومینیومی مقرونبهصرفهتر است، اما جنس مسی به دلیل راندمان، دوام و قابلیت تعمیر بالاتر، گزینهای مطمئنتر و کارآمدتر در کاربردهای صنعتی و خانگی محسوب میشود.
عوامل موثر بر قیمت کوئل مسی
قیمت کویل مسی برای همه پروژهها یکسان نیست و براساس مشخصات فنی مورد نیاز محاسبه میشود. برای مثال، افزایش طول و ضخامت لوله، تعداد ردیفها و سطح انتقال حرارت باعث مصرف مس بیشتر و افزایش قیمت ساخت میشود. نوع کویل نیز اهمیت دارد؛ کویلهای فیندار به دلیل استفاده از فین، فرآیند مونتاژ و ساخت پیچیدهتر، معمولاً هزینه متفاوتی نسبت به مدلهای ساده دارند. همچنین ظرفیت حرارتی مورد نیاز، دبی و نوع سیال، فشار کاری، ابعاد محل نصب و جنس فینها در قیمت نهایی مؤثر هستند. به همین دلیل برای استعلام دقیق قیمت کویل مسی بهتر است اطلاعاتی مانند ظرفیت مورد نیاز، ابعاد، دمای ورود و خروج سیال و شرایط کاری پروژه مشخص باشد.
به طور مثال قیمت کویل مسی موتورخانه با یخچال و فریزرهای صنعتی بسیار متفاوت است. برای کسب اطلاعات بیشتر در مورد قیمت انواع مبدل های صنعتی و کوئل لوله مسی می توانید به صفحه لیست قیمت مبدل حرارتی مراجعه نمایید.
ساخت کویلهای مسی توسط شرکت آرکا تجهیز صدر
برای طراحی و ساخت کویل مسی، از جمله مبدل حرارتی پوسته و لوله، مبدل پرهای، مبدل حلزونی و سایر مدلها، میتوانید به شرکت آرکاصدر مراجعه نمایید. این مجموعه با تجربه گسترده در زمینه تولید و طراحی تجهیزات حرارتی، توانسته است محصولات با کیفیت و مطابق با استانداردهای بینالمللی ارائه دهد و نیازهای مختلف صنایع را پاسخگو باشد.
شرکت آرکاصدر با بهرهگیری از تجهیزات پیشرفته و تیم مهندسی متخصص، قادر است کوئلهای لوله مسی را با دقت و عملکرد بالا تولید کند و راهکارهای متنوعی برای انتقال حرارت ارائه دهد. انتخاب آرکاصدر به شما این اطمینان را میدهد که محصول نهایی دوام، کارایی و بازدهی بالایی خواهد داشت و میتواند در پروژههای صنعتی و تجاری مختلف مورد استفاده قرار گیرد.
