مبدل حرارتی پرهای که با نام مبدل فیندار نیز شناخته میشود، یکی از تجهیزات پرکاربرد در سیستمهای صنعتی است. این مبدل با افزایش سطح تماس، امکان انتقال حرارت را به شکلی سریعتر و مؤثرتر فراهم میکند. وجود فینها باعث میشود که این مبدل حرارتی در ابعاد کوچکتر نیز بتواند ظرفیت حرارتی مناسبی ارائه دهد. به همین دلیل، در تجهیزاتی که با محدودیت فضا مواجه هستند یا به تبادل حرارت بالا نیاز دارند، گزینهای بسیار کاربردی محسوب میشود. به طور کلی، مبدلهای فشرده در سیستمهای تهویه مطبوع، صنایع برودتی، نیروگاهها و بسیاری از فرایندهای صنعتی مورد استفاده قرار میگیرند.
مبدل حرارتی پره ای یا فشرده چیست؟

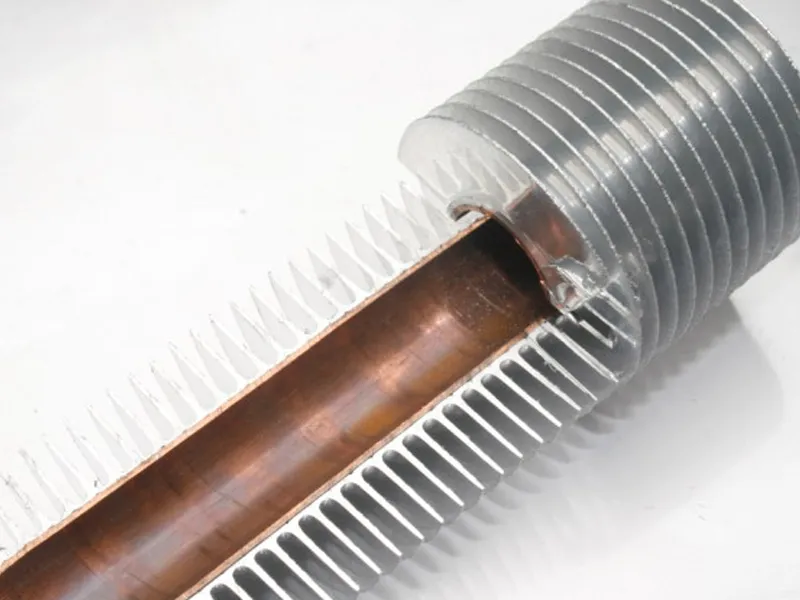

مبدل حرارتی پرهای نوعی مبدل صنعتی است که با استفاده از فین یا پره، سطح مؤثر انتقال حرارت میان دو سیال را افزایش میدهد. این نوع مبدل بیشتر زمانی مورد استفاده قرار میگیرد که یکی از سیالات، مانند هوا یا گاز، ضریب انتقال حرارت پایینی داشته باشد. بسیاری از مدلهای مبدل فیندار به دلیل ایجاد سطح انتقال حرارت زیاد در فضای محدود، در گروه مبدلهای حرارتی فشرده قرار میگیرند. در این تجهیزات، پرهها به سطح لولهها یا صفحات اصلی متصل شده و بدون افزایش قابلتوجه حجم دستگاه، ظرفیت انتقال حرارت را بالا میبرند.
| در نهایت پره ها باعث میشوند:
- ✔️ سطح مؤثر انتقال حرارت زیاد شود
- ✔️ مقاومت حرارتی کاهش یابد
- ✔️ راندمان تبادل انرژی افزایش یابد
شکل و آرایش پرهها علاوه بر افزایش سطح تماس، میتواند جریان سیال را متلاطمتر کند و انتقال حرارت را بهبود دهد. به همین دلیل، مبدلهای فیندار برای تجهیزاتی که به راندمان بالا، ابعاد کم و وزن سبک نیاز دارند، گزینهای مناسب هستند.
مکانیزم عملکرد مبدل فین دار صنعتی
همانطور که گفتیم اصل اساسی در مبدلهای حرارتی فشرده، افزایش حداکثری سطح انتقال حرارت در حداقل فضای ممکن است. این کار عمدتاً با استفاده از "فین" یا "پره" انجام میشود. این فینها میتوانند اشکال و آرایشهای مختلفی داشته باشند (مثلاً ساده، موجدار، مشبک و...).
وقتی سیالات گرم و سرد از بین این سطوح پرهدار عبور میکنند، به دلیل افزایش چشمگیر سطح تماس و ایجاد تلاطم (جریان مغشوش) در جریان سیال، نرخ انتقال حرارت به طور قابل ملاحظهای افزایش پیدا میکند.
انواع مبدل حرارتی فشرده یا پره دار
در اینجا به معرفی انواع اصلی مبدلهای حرارتی فشرده یا فیندار صنعتی میپردازیم:

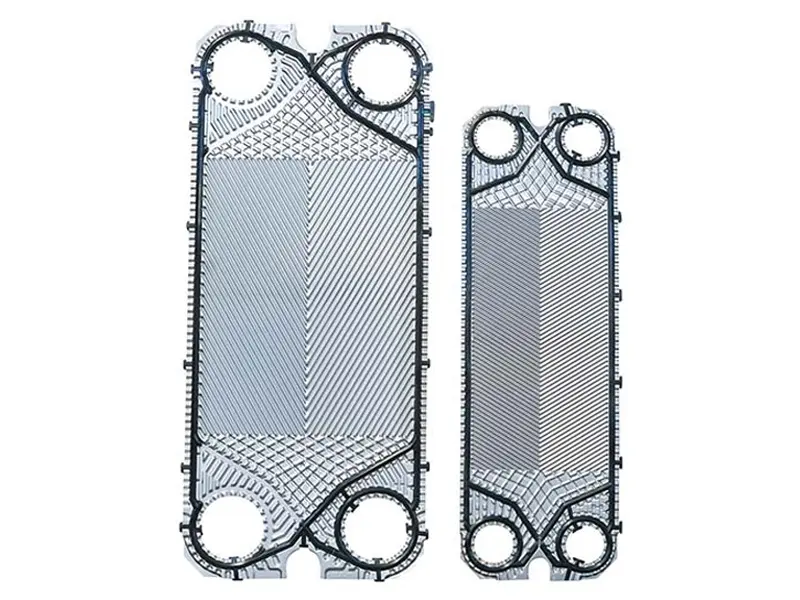

1- مبدل حرارتی صفحهای پره دار (Plate-Fin)
مبدل حرارتی صفحهای پرهدار (Plate-Fin) از صفحات فلزی شیاردار نازک و فینهای موجدار تشکیل شده که بهصورت لایهای روی هم قرار میگیرند. این فینها بین صفحات، مسیرهای جداگانهای برای عبور سیالات گرم و سرد ایجاد میکنند تا بدون تماس مستقیم، تبادل حرارت انجام شود. شکل موجدار فینها افزایش سطح تماس و بهبود انتقال حرارت را به دنبال دارد. به همین دلیل، این مبدل فشرده با وجود ابعاد کوچک، عملکرد حرارتی بالایی دارد و بهدلیل وزن کم و طراحی فشرده، در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرد. ویژگی های بارز آن:
- o دارای صفحات جداکننده و پرههای موجدار
- o وزن کم، سطح زیاد، راندمان بالا
- o سطح انتقال حرارت زیاد نسبت به حجم

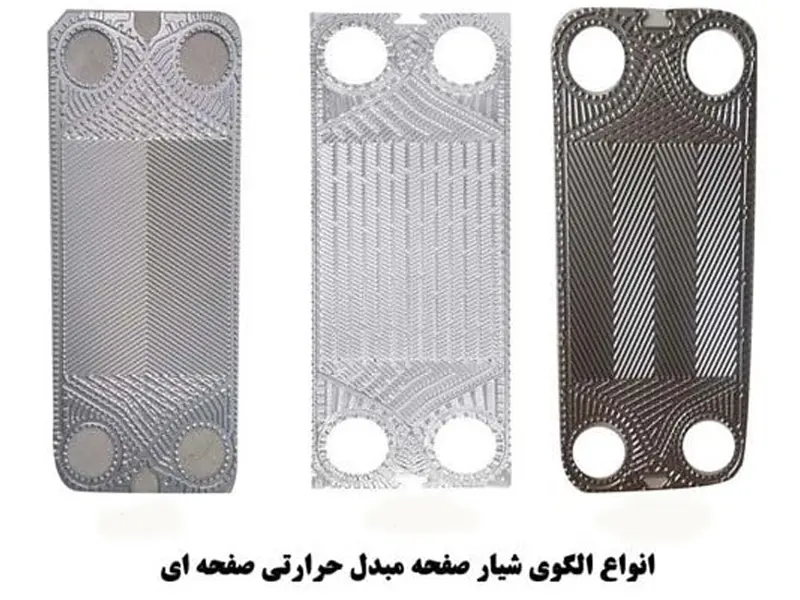

| آیا به مبدل صفحهای، پرهای هم میگویند؟
✔️ بله، مبدل صفحهای پرهدار یا Plate-Fin یکی از انواع مبدلهای حرارتی پرهای صنعتی است؛ اما نمیتوان همه مبدلهای صفحهای را پرهدار دانست. مبدلهای صفحهای واشردار و برخی مبدلهای صفحهای جوشی، ساختار متفاوتی دارند و در صنعت معمولاً در گروه مبدلهای پرهای قرار نمیگیرند. بنابراین اصطلاح «مبدل صفحهای پرهدار» فقط برای مدلهایی صحیح است که در میان صفحات آنها از فین برای افزایش سطح انتقال حرارت استفاده شده باشد.

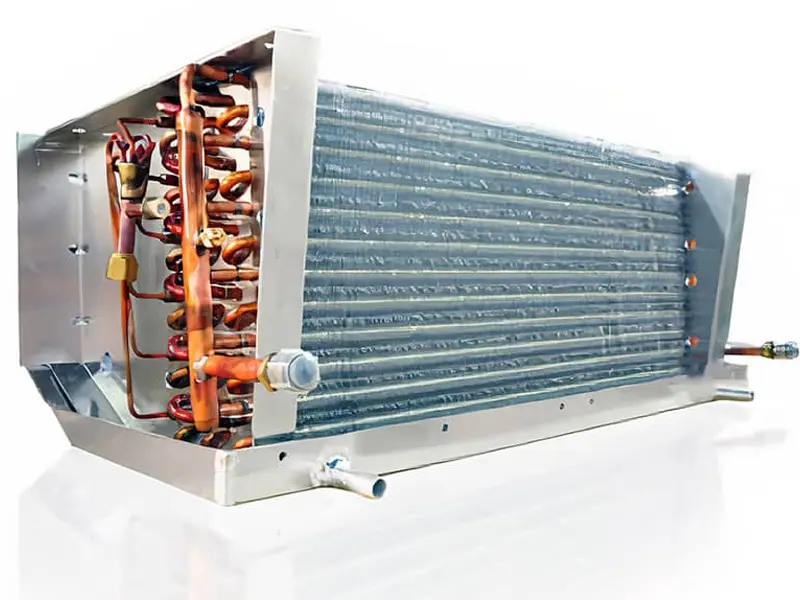

2- مبدل حرارتی لولهای پره ای (Tube-Fin)
در این نوع هیت اکسچنجر، فینها به سطح بیرونی لولهها متصل میشوند. یک سیال در داخل لولهها جریان دارد و سیال دیگر (اغلب گاز مانند هوا) در خارج از لولهها و در تماس با فینها جریان مییابد. فینها به طور چشمگیری سطح تماس بین لولهها و سیال بیرونی را افزایش میدهند و در نتیجه نرخ انتقال حرارت را بهبود میبخشند. این مدل که با نام مبدل فین تیوب یا Fin-Tube Heat Exchanger نیز شناخته میشود، یکی از رایجترین انواع مبدل حرارتی فیندار در صنایع مختلف است. رادیاتور خودرو، کویلهای تهویه مطبوع، کندانسورها، اواپراتورها، ایرکولرها و خنککنندههای روغن از مهمترین کاربردهای آن هستند. بارزترین ویژگی آن ها:
- o مرسومترین نوع مبدل پرهای در صنایع
- o لولهها حامل سیال گرم/سرد و هوا از میان پرهها عبور میکند

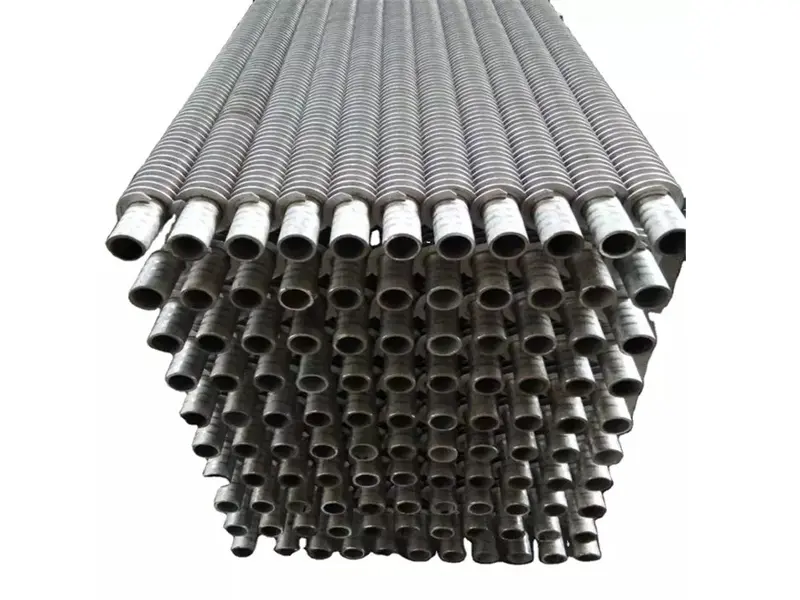

3- مبدل حرارتی فین دار مارپیچی (Spiral-Fin)
مبدل حرارتی فیندار مارپیچی که با نامهای Spiral-Fin و مبدل هلیکال نیز شناخته میشود، معمولاً از لولههایی تشکیل شده است که یک نوار فلزی بهصورت پیوسته و مارپیچ دور سطح خارجی آنها قرار میگیرد. این فین مارپیچی سطح تبادل حرارت را افزایش داده و انتقال گرما میان سیال داخل لوله و هوای اطراف را بهبود میبخشد. در این نوع مبدل پرهای، واژه «مارپیچی» یا «هلیکال» به نحوه قرارگیری پره روی لوله اشاره دارد و به این معنا نیست که خود لوله الزاماً به شکل فنر یا کویل مارپیچی ساخته شده باشد. بارزترین ویژگی آن ها:
- o پره به صورت پیوسته روی لوله پیچیده میشود
- o مقاوم در فشار و حرارت زیاد
این کویلهای فیندار درون یک پوسته قرار میگیرند و سیالات از طریق آنها تبادل حرارت میکنند. این نوع مبدل فشرده به دلیل استفاده بهینه از فضای موجود و مقاومت بالا در برابر شوکهای حرارتی و فشاری، در کاربردهایی که محدودیت فضا وجود دارد یا سیالات چسبندگی بالا دارند، مناسب است. از جمله کاربردهای آن میتوان به صنایع تولید توان و سیستمهای هیدرولیک اشاره کرد. با این حال، تمیز کردن آنها ممکن است دشوار باشد.
انواع پره در مبدل های حرارتی پره دار
- • پرههای تخت: سادهترین نوع پره است که به صورت تخت و صاف روی لوله قرار میگیرند.
- • پرههای موجدار: این پرهها دارای شکل موجدار یا زیگزاگ هستند که باعث افزایش تلاطم جریان و بهبود انتقال حرارت میشود.
- • پرههای شکافدار/مشبک: این پرهها دارای شکافها یا سوراخهایی هستند که باعث شکستن لایه مرزی و افزایش انتقال حرارت میشوند، البته ممکن است افت فشار را نیز افزایش دهند.
- • پرههای لوور دار: این پرهها دارای برشها و خمیدگیهای کوچکی (لوور) هستند که جریان سیال را هدایت کرده و تلاطم بسیار بالایی ایجاد میکنند و در نتیجه بازدهی حرارتی بسیار بالایی دارند.
- • پرههای مارپیچی: پرهها به صورت مارپیچ دور لوله پیچیده میشوند. این پرهها خود نیز میتوانند انواع مختلفی از نظر نحوه اتصال به لوله داشته باشند.
-
ویژگیهای اصلی مبدل فین دار فشرده
ویژگیهای اصلی مبدل پرهای یا مبدل فیندار صنعتی که آن را برای کاربردهای مختلف از جمله صنایع نفت، گاز، پتروشیمی، تهویه مطبوع و خودروسازی مناسب میسازد، عبارتاند از:
1- افزایش سطح انتقال حرارت
پرهها یا فینها سطح تماس میان سیال و بدنه مبدل را افزایش میدهند و به انتقال سریعتر گرما کمک میکنند. این ویژگی بهخصوص در برای هوا یا گاز که ضریب انتقال حرارت پایینتری دارد، اهمیت بیشتری پیدا میکند. در نتیجه، مبدل حرارتی پرهای صنعتی میتواند با ابعاد و وزن کمتر، ظرفیت حرارتی مناسبی ارائه دهد.
2- طراحی فشرده و سبک
هیت اکسچنجرهای پره ای معمولاً با ساختاری فشرده و کمحجم طراحی میشوند و نسبت به سطح انتقال حرارت خود، فضای کمی اشغال میکنند. این مزیت در تجهیزاتی مانند خودرو، هواپیما، هواساز، چیلر و سیستمهای سرمایشی که فضای نصب محدود است، اهمیت زیادی دارد.
3- قابلیت استفاده برای سیالات مختلف
مبدلهای پرهدار میتوانند برای انتقال حرارت میان گاز و گاز، گاز و مایع و در برخی طراحیها میان دو سیال مایع استفاده شوند. بااینحال، فینها بیشتر در سمتی به کار میروند که ضریب انتقال حرارت پایینتری دارد. نوع سیال، دبی، فشار، دما و میزان افت فشار مجاز، شکل و فاصله پرهها را مشخص میکند.
4- بازده حرارتی بالا
افزایش سطح مؤثر انتقال حرارت و ایجاد تلاطم کنترلشده در جریان، عملکرد حرارتی مبدل فیندار را بهبود میدهد. طراحی صحیح این تجهیزات میتواند زمان انتقال گرما، ابعاد دستگاه و مصرف انرژی موردنیاز برای گرمایش یا سرمایش را کاهش دهد. البته راندمان نهایی به تمیزی فینها، سرعت جریان و شرایط کاری نیز وابسته است.
5- قابلیت طراحی سفارشی
فینها در شکلهای مختلفی مانند تخت، موجدار، لووردار، مارپیچی و سنجاقی طراحی میشوند. جنس، ضخامت، ارتفاع و فاصله میان پرهها نیز براساس نوع سیال و شرایط فرایند قابل تغییر است. این انعطاف به طراح اجازه میدهد مبدل را از نظر ظرفیت حرارتی، افت فشار، ابعاد و قابلیت نظافت برای هر کاربرد بهینه کند.
6- عملکرد پایدار در فشار و دمای بالا
مقاومت مبدل حرارتی پرهای در برابر فشار، دمای بالا و سیالات خورنده به جنس بدنه، نوع فین، روش اتصال و کیفیت ساخت آن بستگی دارد. استفاده از اتصال جوشی یا بریزینگ و انتخاب آلیاژ مناسب، امکان بهکارگیری این مبدلهای فشرده را در برخی شرایط صنعتی سخت فراهم میکند. بااینحال، محدوده مجاز فشار و دما باید در مرحله طراحی مشخص شود.
7- مواد سازنده
معمولاً از آلومینیوم، فولاد ضدزنگ یا مس ساخته میشوند که دارای رسانایی حرارتی بالا و مقاومت در برابر خوردگی هستند.
برای ساخت مبدلهای فیندار معمولاً از آلومینیوم، مس، فولاد کربنی یا فولاد ضدزنگ استفاده میشود. آلومینیوم وزن کم و رسانایی حرارتی مناسبی دارد، مس انتقال حرارت بالایی فراهم میکند و فولاد ضدزنگ برای محیطهای خورنده و کاربردهای بهداشتی مناسبتر است. انتخاب جنس مبدل حرارتی فین دار باید براساس نوع سیال، دما، فشار، احتمال خوردگی و هزینه ساخت انجام شود.
اجزای تشکیل دهنده مبدل های حرارتی فشرده (پره دار)
اجزای مبدل حرارتی پرهدار با توجه به نوع صفحهای یا لولهای آن متفاوت است؛ اجزای اصلی یک مبدل حرارتی فشرده (فیندار) عبارتند از:
- • فینها(پره): سطوح گسترش یافتهای که برای افزایش سطح انتقال حرارت به کار میروند.
- • صفحات جداکننده: پلیت مبدل حرارتی سیالات را از یکدیگر جدا کرده و فینها بین آنها قرار میگیرند.
- • جداکنندهها یا اسپیسرها: قطعاتی که فاصله بین صفحات را تنظیم کرده و مسیر جریان سیال را ایجاد میکنند.
- • ورودی/خروجیها: مجراهایی برای ورود و خروج سیالات.
- • آببندها یا واشرها: گسکت مبدل برای جلوگیری از نشتی و مخلوط شدن سیالات.
- • کلکتورها یا هدرها: وظیفه توزیع و جمعآوری سیال میان لولهها یا کانالها را بر عهده دارند.
- • قاب یا فریم مبدل: برای نگهداری و محافظت از اجزای مبدل به کار میرود.
- • لولهها یا کویلها (Tube / Coil): در مبدلهای لولهای پرهدار، سیال گرم یا سرد از داخل آنها عبور میکند.
کاربردهای مبدل فشرده یا فیندار
ویژگی هایی که در بالا ذکر کردیم باعث شده که کاربردهای گستردهای در صنایع مختلف داشته باشند:
- 1. صنایع خودرو: برای خنککاری موتور، رادیاتور، سیستم تهویه مطبوع (کولر خودرو) و خنککننده روغن مورد استفاده قرار میگیرد.
- 2. سیستمهای تهویه مطبوع (HVAC): در چیلرها، کولرهای گازی، هواسازها و فنکویلها به منظور تبادل حرارت بین هوا و سیال خنککننده کاربرد دارد.
- 3. صنایع تبرید و سردخانهها: در کندانسور و اواپراتور یخچالها، فریزرها و سردخانهها جهت افزایش بازده سرمایش مورد استفاده است.
- 4. نیروگاهها و صنایع نفت و گاز: برای بازیابی گرما در سیستمهای بازیافت حرارتی، خنککردن گازها یا مایعات داغ با استفاده از هوا یا آب.
- 5. الکترونیک و تجهیزات صنعتی: جهت خنککردن قطعات الکترونیکی، اینورترها، ترانسفورماتورها و سایر تجهیزات حساس به حرارت.
- 6. هوافضا و تجهیزات نظامی: مبدلهای فیندار به دلیل وزن کم و ظرفیت انتقال حرارت بالا، در برخی سیستمهای خنککننده موتور، تجهیزات کنترلی و سامانههای هوافضایی مورد استفاده قرار میگیرند.
| سایر کاربردهای آن شامل چیلرها و کویلهای سرمایشی/گرمایشی، بویلرها و هیترها، رادیاتور خودرو، کمپرسورهای هوا و سیستمهای توربینی.
مزایا و معایب مبدل صنعتی پره دار
از مهمترین مزایای این هیت اکسچنجر پرهدار صنعتی میتوان به موارد زیر اشاره کرد:
- • افزایش سطح انتقال حرارت
- • راندمان حرارتی بالا
- • ابعاد کوچک و طراحی فشرده
- • وزن کمتر در برخی مدلها
- • مناسب برای هوا و سیالات گازی
- • امکان طراحی متناسب با شرایط کاری
- • کاهش مصرف انرژی
- • کاربرد گسترده در صنایع مختلف
معایب آن نیز شامل:
- • حساسیت به آلودگی و گرفتگی (Fouling)
- • نیاز به تمیزکاری دورهای
- • افت فشار بیشتر
