شیرآلات مبدل حرارتی از جمله تجهیزات کلیدی در مسیر جریان سیال ورودی و خروجی مبدل‌های حرارتی هستند که نقش مهمی در کنترل، قطع و وصل و تنظیم فشار یا دمای سیالات ایفا می‌کنند. این شیرآلات با توجه به نوع مبدل، نوع سیال، فشار کاری و دمای عملیاتی انتخاب می‌شوند و می‌توانند شامل شیرهای دستی، اتوماتیک، یکطرفه، کنترل فشار یا شیرهای اطمینان باشند. در ادامه به معرفی انواع شیرآلات مورد استفاده در مبدل‌های حرارتی، کاربردها و ویژگیهای فنی آن‌ها خواهیم پرداخت.
کاربرد انواع شیرآلات صنعتی در مبدل حرارتی
در مبدل حرارتی پوسته و لوله یا مبدل حرارتی صفحه ای، استفاده از تجهیزات جانبی مانند انواع شیرهای صنعتی نقش مهمی در کنترل عملکرد، ایمنی و نگهداری سیستم دارد. در ادامه، کاربرد هر یک از شیرهای ذکرشده و ویژگیهای مورد نیاز برای عملکرد صحیح و ایمن آن‌ها توضیح داده شده است:

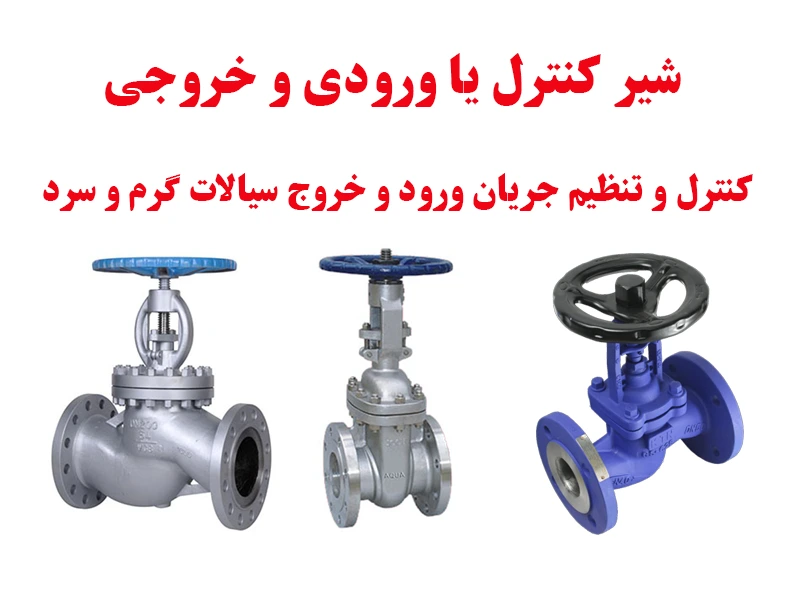

1- شیر ورودی و خروجی سیال سرد و گرم
این شیرها به منظور کنترل و تنظیم جریان ورود و خروج سیالات گرم و سرد به هیت اکسچنجر مورد استفاده قرار می‌گیرند. عملکرد صحیح این شیرها نقش مهمی در بهره‌وری و راندمان مبدل دارد، چرا که می‌توانند جریان را قطع یا باز کرده و همچنین در تنظیم نرخ جریان موثر باشند.
در هر مبدل حرارتی صنعتی، اپراتورها باید بتوانند جریان هر دو سیال را قطع، تنظیم یا تعویض کنند. شیر ورودی و خروجی معمولاً در محل اتصال لوله‌ها به مبدل نصب می‌شوند. برای عملکرد ایمن و مؤثر، این شیرها باید مقاوم در برابر خوردگی ناشی از نوع سیال (آب، بخار، روغن، مواد شیمیایی و...)، دارای آب‌بندی مطمئن، تحمل دمای بالا یا پایین (بسته به نوع سیال) و قابلیت باز و بسته شدن سریع و آسان داشته باشند.
| مثال: در یک کارخانه صنایع غذایی که از مبدل صفحه‌ای برای پاستوریزاسیون شیر استفاده می‌شود، شیرهای ورودی برای کنترل ورود بخار و شیر سرد به کار می‌روند. این شیرها به اپراتور امکان می‌دهند جریان بخار را تنظیم کرده و دمای خروجی را دقیق کنترل کند.
2- شیر یکطرفه | برای جلوگیری از برگشت جریان
در سیستم‌هایی که احتمال بازگشت جریان سیال به دلایل فشار معکوس یا افت پمپ وجود دارد، نصب شیر یکطرفه حیاتی است. این مسئله در مبدل‌های پوسته و لوله یا صفحه‌ای رایج است، به‌خصوص زمانی که چندین مبدل به‌صورت موازی یا سری نصب شده‌اند.
زیرا از آسیب به تجهیزات، افت راندمان یا اختلال در فرآیند تبادل حرارت توسط مبدل حرارتی جلوگیری می کند. ویژگیهای مهم آن شامل حساسیت بالا در تشخیص برگشت جریان، آب‌بندی کامل، مقاومت مکانیکی مناسب، عملکرد بدون لرزش و همچنین سازگاری با فشار و دمای کاری سیستم است.
| مثال: در مبدل‌های حرارتی نصب‌شده در بویلرهای صنعتی، شیر چک‌والو در مسیر برگشت سیال یا آب به بویلر نصب می‌شود تا از برگشت جریان داغ به سمت مبدل جلوگیری کند. برگشت ناخواسته می‌تواند باعث فشار معکوس و آسیب به تجهیزات شود.
3- شیر فشارشکن | برای کاهش فشار
ازین شیرآلات صنعتی برای کاهش فشار ورودی سیال به سطح ایمن و قابل کنترل در مبدل صنعتی به کار می‌رود. تنظیم فشار مناسب، به جلوگیری از ایجاد تنش‌های مکانیکی در اجزای مبدل و افزایش طول عمر آن کمک می‌کند. شیر فشارشکن باید دارای دقت بالا در تنظیم فشار، عملکرد پایدار در برابر نوسانات جریان و فشار، مقاومت در برابر خوردگی، و تحمل شرایط دمایی سیستم باشد. همچنین، وجود مکانیزم تنظیم آسان و قابلیت کالیبراسیون دقیق از ویژگیهای کلیدی آن است.
در بسیاری از مبدل‌ها، به‌ویژه آن‌هایی که به شبکه بخار یا سیال با فشار بالا متصل‌اند، شیر فشارشکن برای محافظت از مبدل و سایر تجهیزات در برابر فشار بیش از حد نصب می‌شود. نبود این شیر می‌تواند باعث ایجاد فشارهای خطرناک شود.
| مثال: در تأسیسات تهویه مطبوع (HVAC) ساختمان‌های بزرگ، بخار فشار بالا وارد مبدل می‌شود. شیر فشارشکن فشار بخار را کاهش می‌دهد تا با فشار مناسب وارد مبدل شود، بدون این شیر احتمال ترکیدن لوله‌ها یا آسیب به صفحات مبدل وجود دارد.

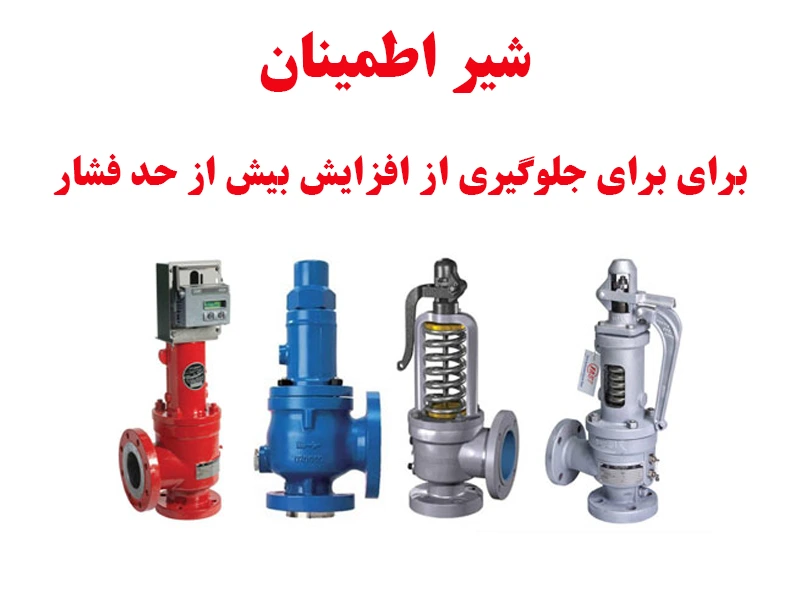

4- شیر اطمینان | برای جلوگیری از افزایش بیش از حد فشار
شیر اطمینان یا Safety Valve یکی از تجهیزات حیاتی در مبدل حرارتی است که در صورت افزایش غیرمنتظره فشار، به‌صورت خودکار باز شده و سیال را تخلیه می‌کند تا از انفجار یا آسیب به سیستم جلوگیری شود. این شیر باید به گونه‌ای طراحی شود که در فشار مشخص و از پیش تعیین‌شده عمل کرده، واکنش سریع داشته و پس از کاهش فشار، به‌صورت خودکار بسته شود. ویژگی‌هایی مثل دقت در تنظیم فشار کاری، ساختار مقاوم در برابر فشار و خوردگی، و قابلیت اطمینان بلندمدت از الزامات کلیدی این شیر است.
این شیر در تمام تجهیزات تحت فشار، از جمله مبدل‌های حرارتی، طبق استانداردهای ایمنی الزامی است. در صورت افزایش غیرمنتظره فشار داخل مبدل، شیر اطمینان به‌صورت خودکار باز شده و مانع از آسیب یا انفجار می‌شود.
| مثال: در واحدهای گرمایش با بخار در کارخانه‌های تولیدی، شیر اطمینان روی لوله ورودی بخار یا بدنه مبدل نصب می‌شود. در صورت بالا رفتن بیش از حد فشار (مثلاً به دلیل خرابی شیر فشارشکن)، شیر اطمینان باز می‌شود و بخار را خارج می‌کند تا از انفجار جلوگیری کند.

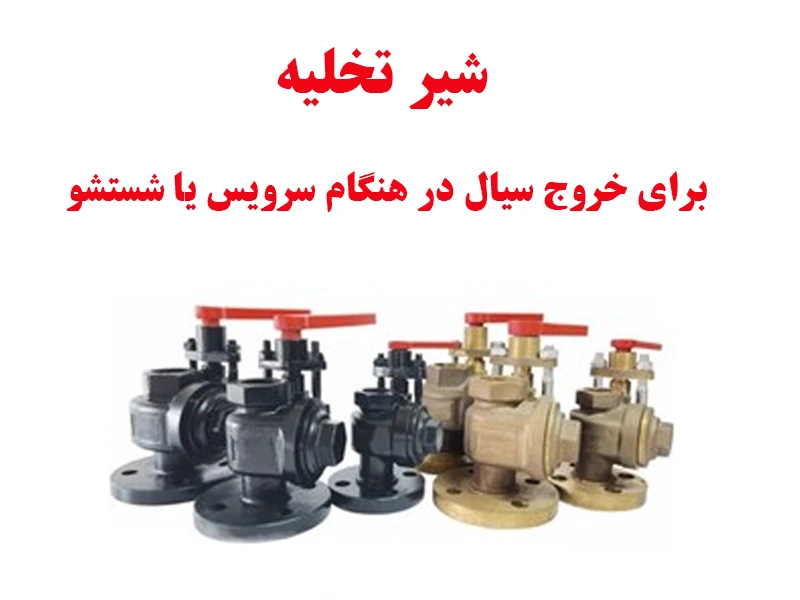

5- شیر تخلیه برای خروج سیال در هنگام سرویس یا شستشو
شیر تخلیه جهت خارج کردن سیالات باقی‌مانده در مبدل هنگام انجام عملیات نگهداری، تعمیرات یا شستشوی دوره‌ای استفاده می‌شود. این شیر باید در پایین‌ترین نقطه سیستم نصب شود تا تخلیه کامل سیال ممکن باشد. از ویژگیهای مهم آن می‌توان به سهولت باز و بسته شدن، قابلیت تحمل مواد شیمیایی شوینده، مقاومت در برابر فشار و دما، و آب‌بندی مطمئن برای جلوگیری از نشتی اشاره کرد. انتخاب متریال مناسب برای جلوگیری از زنگ‌زدگی نیز اهمیت زیادی دارد.
| مثال: در عملیات نگهداری سالانه پالایشگاه‌ها یا صنایع شیمیایی، قبل از باز کردن مبدل حرارتی برای شستشو یا تعمیر، اپراتورها از شیر تخلیه استفاده می‌کنند تا سیالات باقی‌مانده (که ممکن است خطرناک یا خورنده باشند) را به طور ایمن از سیستم خارج کنند.
اهمیت جنس شیرآلات صنعتی مبدل حرارتی
انتخاب صحیح جنس انواع شیرآلات صنعتی مورد استفاده در مبدل های حرارتی تأثیر مستقیمی بر عملکرد، دوام، ایمنی و هزینه‌های عملیاتی سیستم دارد. دلایل اصلی این اهمیت عبارتند از:
- • مقاومت در برابر خوردگی: مبدل‌های حرارتی اغلب با سیالات خورنده مانند آب شور، اسیدها، بازها، یا مواد شیمیایی دیگر در تماس هستند. اگر جنس شیرآلات در برابر این سیالات مقاوم نباشد، به سرعت دچار خوردگی شده، که منجر به نشت، خرابی و آلودگی سیال می‌شود. انتخاب موادی مانند فولاد ضد زنگ (استنلس استیل)، آلیاژهای نیکل یا پلاستیک‌های مهندسی (در صورت مناسب بودن دما و فشار) می‌تواند این مشکل را حل کند.
- • مقاومت در برابر دما و فشار: مبدل انتقال حرارت صنعتی در دماها و فشارهای بسیار متنوعی کار می‌کنند. شیرآلات باید بتوانند این شرایط را بدون تغییر شکل، ترک خوردگی یا از دست دادن آب‌بندی تحمل کنند. موادی مانند فولاد کربن برای دماهای متوسط و فشار بالا، و فولادهای آلیاژی برای دماهای بالا و پایین و فشارهای خاص مناسب هستند.
- • سازگاری با سیال: علاوه بر خوردگی، جنس شیرآلات باید با خواص فیزیکی و شیمیایی سیال (مانند ویسکوزیته، ذرات معلق، رسوب‌گذاری) سازگار باشد. برخی سیالات ممکن است باعث سایش یا انسداد شیر شوند که انتخاب متریال مقاوم در برابر سایش را ضروری می‌کند.
- • حفظ خلوص سیال: در برخی کاربردها مانند صنایع غذایی، داروسازی یا نیمه‌رسانا، حفظ خلوص سیال بسیار حیاتی است. شیرآلاتی که از مواد نامناسب ساخته شده‌اند، می‌توانند باعث آلودگی سیال شوند. در این موارد، استفاده از مواد با گرید بهداشتی و سطح پرداخت بالا مانند استنلس استیل توصیه می‌شود.
- • کاهش هزینه‌های نگهداری و تعویض: انتخاب جنس مناسب باعث افزایش عمر مفید شیرآلات می‌شود و در نتیجه نیاز به تعمیر و نگهداری مکرر و تعویض‌های زودهنگام را کاهش می‌دهد. این امر به صرفه‌جویی قابل توجهی در هزینه‌های عملیاتی و زمان توقف سیستم منجر می‌شود.
- • ایمنی: خرابی شیرآلات مبدل حرارتی به دلیل انتخاب نادرست جنس می‌تواند منجر به نشت سیالات خطرناک، آتش‌سوزی یا انفجار شود. بنابراین، رعایت استانداردهای ایمنی و انتخاب مواد مناسب برای جلوگیری از حوادث از اهمیت بالایی برخوردار است.
- • راندمان حرارتی: هرچند کمتر مستقیم، اما خرابی شیرآلات به دلیل جنس نامناسب می‌تواند جریان سیال را مختل کرده و بر راندمان کلی تبادل حرارت تأثیر بگذارد.
در نهایت، انتخاب جنس شیرآلات صنعتی برای مبدل‌های حرارتی باید با در نظر گرفتن دقیق پارامترهای عملیاتی شامل نوع سیال، دما، فشار، میزان خورندگی، الزامات بهداشتی و ملاحظات اقتصادی انجام شود. مشاوره با متخصصان و رعایت استانداردها در این زمینه ضروری است.
عیب یابی شیرآلات مبدل حرارتی
شیرآلات در مبدل حرارتی صنعتی نقش حیاتی در کنترل جریان و دمای سیالات دارند. خرابی آن‌ها می‌تواند منجر به افت عملکرد مبدل، افزایش مصرف انرژی، و حتی آسیب به کل سیستم شود. در ادامه به عیب‌یابی رایج شیرآلات هیت اکسچنجر می‌پردازیم:
1. نشت از بدنه یا اتصالات شیر
✔️ علت: فرسودگی واشرها یا اورینگ‌ها
✔️ راهکار: تعویض قطعات آب‌بندی، بررسی و سفت‌کردن اتصالات
2. باز و بسته نشدن کامل شیر (گیر کردن)
✔️ علت: رسوب‌گذاری یا زنگ‌زدگی
✔️ راهکار: شست‌وشوی داخلی، روان‌کاری، تعویض قطعات گیر کرده
3. عملکرد نادرست شیر کنترلی
✔️ علت: خرابی عملگر یا اختلال در سیگنال
✔️ راهکار: بررسی و تنظیم سیستم کنترل، تست عملگر
4. صدای غیرعادی در هنگام عملکرد شیر
✔️ علت: نوسانات فشار، خرابی دیسک یا سیت شیر
✔️ راهکار: بررسی فشار سیستم، تعویض قطعه معیوب
5. نوسان دمای خروجی مبدل
✔️ علت: عملکرد ناپایدار شیر کنترل دما
✔️ راهکار: کالیبراسیون مجدد کنترلر، تمیزکاری مسیر سیال
6. سایش یا خوردگی قطعات داخلی شیر
✔️ علت: سیال خورنده یا دمای بالا
✔️ راهکار: استفاده از شیر مقاوم (مثلاً استنلس استیل)، افزودن فیلتر
7. گرفتگی مسیر جریان در شیر
✔️ علت: ذرات معلق یا رسوبات
✔️ راهکار: تمیزکاری داخلی، نصب فیلتر در ورودی
8. نشتی از محور شیر
✔️ علت: خرابی پکینگ یا آب‌بند محور
✔️ راهکار: تعویض پکینگ، استفاده از پکینگ مناسب با نوع سیال
9. عمل نکردن شیر برقی یا پنوماتیک
✔️ علت: قطع برق، خرابی شیر برقی یا شیر سلونوئید
✔️ راهکار: تست برق ورودی، بررسی شیر برقی، تعویض سلونوئید
10. پایین آمدن فشار در سیستم به‌طور ناگهانی
✔️ علت: نشت داخلی یا خارجی شیر
✔️ راهکار: بررسی دقیق مسیرها، تست فشار، تعویض شیر معیوب
