نوع آرایش جریان در مبدل حرارتی فقط به جهت حرکت سیال گرم و سرد محدود نمیشود، بلکه میتواند بر راندمان دستگاه، دمای خروجی، سطح انتقال حرارت و حتی ابعاد نهایی مبدل اثر بگذارد. به همین دلیل، انتخاب میان جریان موازی، مخالف یا متقاطع باید متناسب با شرایط واقعی پروژه انجام شود. در ادامه، انواع مبدل حرارتی از نظر نوع جریان، مزایا، محدودیتها و کاربرد هرکدام را بررسی میکنیم تا انتخاب نوع جریان برای مبدل حرارتی دقیقتر و قابلاعتمادتر باشد.
منظور از نوع جریان در مبدل حرارتی چیست؟
منظور از انواع جریان در مبدل حرارتی، جهت حرکت سیال گرم و سیال سرد نسبت به یکدیگر است. این دو سیال معمولاً در مسیرهای جداگانه جریان دارند و بدون اختلاط مستقیم، انرژی حرارتی را از طریق دیواره فلزی میان خود منتقل میکنند. نحوه قرارگیری این مسیرها تعیین کننده اختلاف دما در طول مبدل حرارتی است. اگر این اختلاف در بخش بیشتری از سطح دستگاه حفظ شود، انتقال حرارت با راندمان بالاتری انجام میگیرد. در مقابل، کاهش سریع اختلاف دما باعث میشود بخشی از سطح مبدل توان حرارتی کمتری داشته باشد.
آرایش جریان چه اثری بر عملکرد مبدل دارد؟
آرایش جریان در مبدل حرارتی مستقیماً بر توزیع دما، اختلاف دمای میانگین لگاریتمی، دمای خروجی دو سیال و سطح انتقال حرارت موردنیاز اثر میگذارد. البته راندمان نهایی فقط به جهت حرکت سیالات وابسته نیست و عواملی مانند سرعت جریان، رسوب، جنس صفحات یا لولهها، تعداد پاسها و کیفیت توزیع سیال نیز اهمیت دارند. برای مثال، یک مبدل با جریان مخالف ممکن است از نظر تئوری عملکرد مناسبی داشته باشد، اما در صورت توزیع نامتعادل جریان یا گرفتگی کانالها، ظرفیت واقعی آن بهطور محسوسی کاهش پیدا کند.

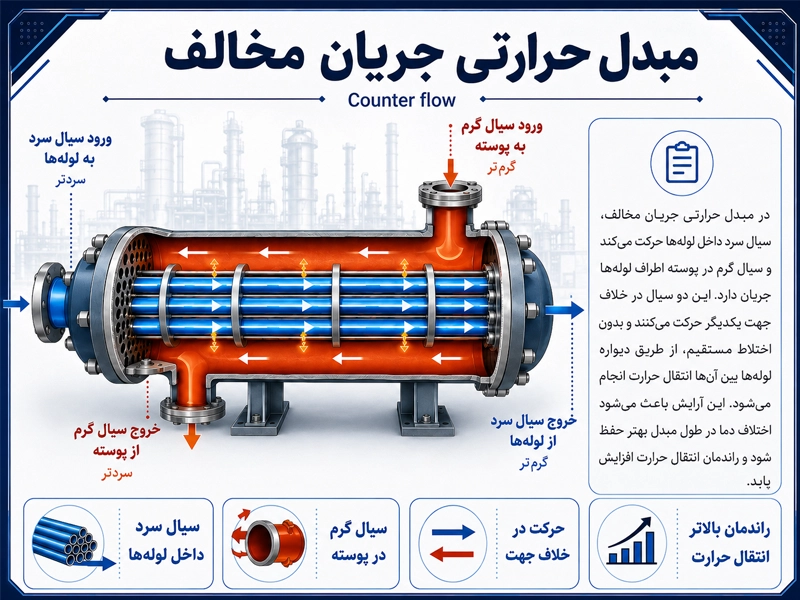

مبدل حرارتی جریان مخالف Counter flow
در مبدل حرارتی جریان مخالف، سیال گرم و سیال سرد از دو سمت متفاوت وارد دستگاه میشوند و در خلاف جهت یکدیگر حرکت میکنند. در این آرایش جریان ناهمسو، سیال سرد پس از افزایش دما همچنان در مجاورت بخش گرمتری از سیال گرم قرار دارد. در سمت دیگر نیز سردترین قسمت سیال سرد با بخشی از سیال گرم روبهرو است که مقداری از حرارت خود را از دست داده است. به همین دلیل، اختلاف دمای دو سیال در طول مبدل یکنواختتر باقی میماند و سطح انتقال حرارت با کارایی بیشتری مورد استفاده قرار میگیرد.
مزایای جریان مخالف یا ناهمسو
• انتقال حرارت بیشتر در سطح یکسان
• افزایش میزان بازیابی انرژی از سیال گرم
• توزیع یکنواختتر بار حرارتی در طول مبدل
• دستیابی به دمای خروجی نزدیکتر به دمای هدف
• استفاده در فرآیندهای نیازمند اختلاف دمای انتهایی کم
• کاهش احتمالی سطح، وزن و ابعاد مبدل در برخی پروژهها
• ایجاد اختلاف دمای میانگین لگاریتمی بیشتر نسبت به جریان موازی
محدودیتهای جریان مخالف
• پیچیدهتر شدن مسیر لولهکشی در بعضی پروژهها
• نیاز به جانمایی مناسب اتصالات در دو انتهای مبدل
• دشوارتر بودن ایجاد جریان مخالف واقعی در برخی مبدلهای چندگذر
• کاهش عملکرد حرارتی در صورت توزیع نامتوازن جریان میان مسیرها
• نیاز به کنترل دقیق دما در فرآیندهای حساس با اختلاف دمای انتهایی بسیار کم
کاربرد جریان ناهمسو در مبدل
جریان ناهمسو در بسیاری از مبدل حرارتی صفحهای واشردار، بریز و جوشی به کار میرود. این آرایش برای سیستمهای بازیابی حرارت و فرآیندهایی که باید دمای خروجی سیال به دمای هدف نزدیک شود، کاربرد زیادی دارد. در مبدل پوسته و لوله نیز میتوان با انتخاب مناسب تعداد پاسها و محل اتصالات، آرایش کلی جریان را به حالت مخالف نزدیک کرد؛ هرچند مسیر واقعی سیالات در برخی مدلها ترکیبی از جریان مخالف و متقاطع است.

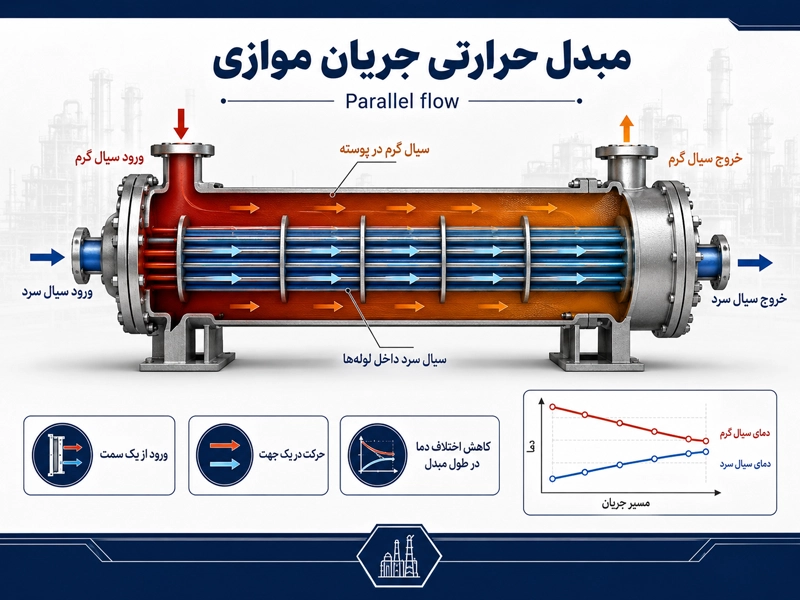

مبدل حرارتی جریان موازی Parallel flow
در مبدل حرارتی جریان موازی، سیال گرم و سیال سرد از یک سمت وارد دستگاه شده و در یک جهت حرکت میکنند. در ابتدای مسیر، اختلاف دمای بین دو سیال زیاد است و به همین دلیل انتقال حرارت با شدت بیشتری انجام میگیرد. با پیشروی در مسیر، دمای سیال گرم کاهش یافته و دمای سیال سرد افزایش مییابد؛ در نتیجه، اختلاف دمای آنها بهتدریج کمتر میشود. به همین علت، در بخش انتهایی مبدل جریان همسو، نیروی محرک حرارتی کاهش پیدا میکند و دمای خروجی سیال سرد نیز هرگز از دمای خروجی سیال گرم بیشتر نخواهد شد.
مزایای جریان موازی یا همسو
• فراهمکردن تغییر سریع دمای سیال در ابتدای مسیر
• ایجاد اختلاف دمای زیاد و انتقال حرارت سریع در ابتدای مبدل
• کاهش سریع ویسکوزیته برخی سیالات غلیظ در مرحله پیشگرمایش
• سادهتر بودن آرایش مسیرها و امکان استفاده در برخی مبدلهای دولولهای
• کمک به کنترل دمای دیواره در برخی فرآیندهای حساس، متناسب با شرایط طراحی
محدودیتهای جریان موازی
• کاهش سریع اختلاف دمای دو سیال در طول مبدل
• کمتر بودن میزان بازیابی حرارت نسبت به جریان مخالف
• افزایش سطح انتقال حرارت موردنیاز برای دستیابی به ظرفیت یکسان
• تمرکز بیشتر انتقال حرارت در ابتدای مبدل و کاهش آن در بخشهای انتهایی
• محدود بودن امکان نزدیککردن دمای خروجی سیال سرد به دمای ورودی سیال گرم
کاربرد مبدل حرارتی جریان موازی
مبدل حرارتی جریان همسو در برخی تجهیزات آزمایشگاهی، سیستمهای گرمایش و سرمایش مرحلهای، پیشگرمایش سیالات و فرآیندهایی به کار میرود که تغییر دمای سریع سیال در ابتدای مسیر موردنیاز است. این نوع آرایش همچنین در بعضی مبدلهای حرارتی و سامانههایی استفاده میشود که ورود هر دو سیال از یک سمت، با طراحی و جانمایی تجهیزات هماهنگی بیشتری دارد.
تأثیر اختلاف دمای میانگین بر سطح مبدل حرارتی
در طراحی حرارتی مبدل، ظرفیت انتقال حرارت معمولاً از رابطه زیر محاسبه میشود:
Q = U × A × ΔTlm
اجزای رابطه انتقال حرارت
Q
مقدار یا ظرفیت انتقال حرارت مبدل است و معمولاً با واحد وات یا کیلووات بیان میشود.
U
ضریب کلی انتقال حرارت است و به نوع سیال، جنس سطح، سرعت جریان، رسوب و شرایط عملکرد بستگی دارد.
A
سطح انتقال حرارت موردنیاز است و میتواند شامل سطح صفحات، لولهها یا فینهای مبدل باشد.
ΔTlm
اختلاف دمای میانگین لگاریتمی میان سیال گرم و سرد در طول مبدل حرارتی است.
اختلاف دمای میانگین لگاریتمی از رابطه زیر به دست میآید:
ΔTlm = (ΔT1 − ΔT2) ÷ ln(ΔT1 / ΔT2)
اجزای رابطه LMTD
ΔT1
اختلاف دمای سیال گرم و سرد در یک انتهای مبدل است.
ΔT2
اختلاف دمای دو سیال در انتهای دیگر مبدل است.
ln
لگاریتم طبیعی نسبت دو اختلاف دما را نشان میدهد.
نکته طراحی: اگر ظرفیت انتقال حرارت و ضریب کلی انتقال حرارت ثابت باشند، افزایش ΔTlm سطح موردنیاز مبدل را کاهش میدهد. به همین دلیل، جریان مخالف معمولاً نسبت به جریان موازی اختلاف دمای مؤثرتری ایجاد میکند و ممکن است برای انتقال مقدار مشخصی از حرارت به سطح کمتری نیاز داشته باشد.
مثال عددی مقایسه جریان موازی و مخالف
فرض کنید در یک مبدل حرارتی، سیال گرم از دمای ۹۰ به ۶۰ درجه سانتیگراد برسد و سیال سرد از ۲۰ به ۵۰ درجه سانتیگراد گرم شود.
در آرایش جریان موازی:
- اختلاف دمای ابتدای مبدل: ۷۰ درجه
- اختلاف دمای انتهای مبدل: ۱۰ درجه
- LMTD تقریبی: ۳۰٫۸ درجه سانتیگراد
در آرایش جریان مخالف:
- اختلاف دمای یک سمت: ۴۰ درجه
- اختلاف دمای سمت دیگر: ۴۰ درجه
- LMTD: برابر با ۴۰ درجه سانتیگراد
اگر بار حرارتی، ضریب کلی انتقال حرارت و ضریب تصحیح را یکسان فرض کنیم، مبدل جریان مخالف در این مثال میتواند حدود ۲۳ درصد سطح انتقال حرارت کمتری نیاز داشته باشد. این عدد فقط یک مثال محاسباتی است و در پروژه واقعی، ضریب تصحیح، خواص سیال، رسوب، افت فشار و آرایش مکانیکی نیز باید محاسبه شوند. رابطه LMTD، اختلاف دمای مؤثر در طول مبدل را نشان میدهد و یکی از پایههای اصلی طراحی حرارتی است.

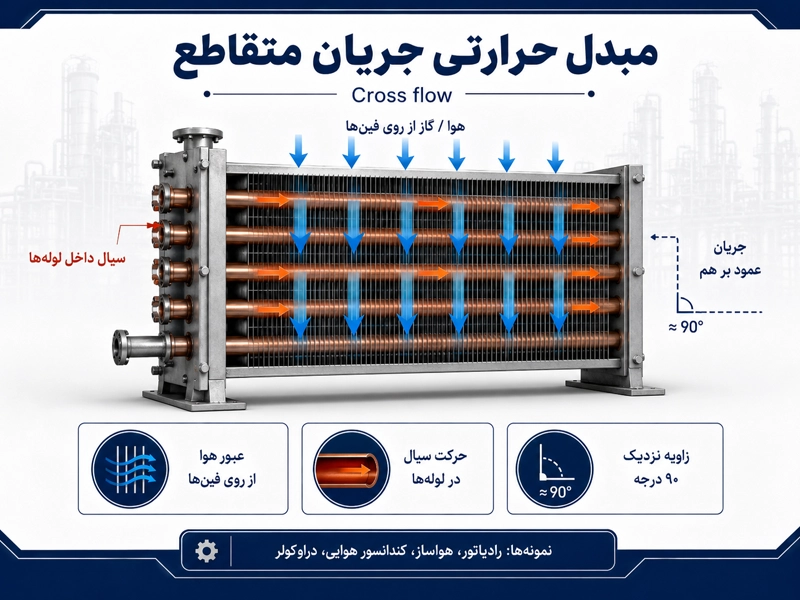

مبدل حرارتی جریان متقاطع Cross flow
در مبدل حرارتی جریان متقاطع یا جریان عمود بر هم، جهت حرکت دو سیال نسبت به یکدیگر متقاطع و معمولاً نزدیک به زاویه نود درجه است. این آرایش جریان سیال بیشتر در تجهیزاتی دیده میشود که یکی از سیالات هوا یا گاز باشد. برای مثال، در یک کویل فیندار، آب یا مبرد از داخل لولهها عبور میکند و هوا بهصورت عرضی از روی لولهها و فینها میگذرد. مبدل هواخنک، رادیاتورها، هواسازها، کندانسورهای هوایی و درایکولرها از رایجترین نمونههای این نوع آرایش هستند.
جریان متقاطع مخلوط و غیرمخلوط چیست؟
در بررسی مبدل حرارتی جریان متقاطع، باید مشخص شود که هر سیال میتواند در جهت عرضی، یعنی عمود بر مسیر اصلی حرکت خود، جابهجا و با بخشهای دیگر همان جریان مخلوط شود یا خیر. اگر فینها، کانالها یا لولههای مجزا مانع این جابهجایی جانبی باشند، جریان غیرمخلوط محسوب میشود. در مقابل، اگر سیال در فضای عبور خود آزادی حرکت عرضی داشته باشد، آن را جریان مخلوط در نظر میگیرند. این تفاوت، توزیع دما و اثربخشی مبدل را تغییر میدهد؛ به همین دلیل، تحلیل حرارتی این مبدلها معمولاً با روش اثربخشی–NTU یا ضریب تصحیح اختلاف دمای میانگین لگاریتمی انجام میگیرد.
مزایای جریان متقاطع
• مناسب برای تبادل حرارت میان هوا و مایع
• قابلیت طراحی با سطح فیندار و ابعاد فشرده
• قابلیت ساخت در ظرفیتهای مختلف صنعتی
• مناسب برای خنککاری بدون مصرف مستقیم آب
• امکان نصب در فضای باز در مبدلهای هواخنک
• امکان عبور حجم زیاد هوا با افت فشار کنترلشده
محدودیتهای جریان متقاطع
• حساسیت فینها به گردوغبار و گرفتگی
• احتمال ایجاد نقاط کمجریان یا Dead Zone
• وابستگی زیاد عملکرد به توزیع یکنواخت هوا
• راندمان حرارتی معمولاً کمتر از جریان مخالف ایدهآل
• تأثیر مستقیم دمای هوای محیط بر ظرفیت خنککاری

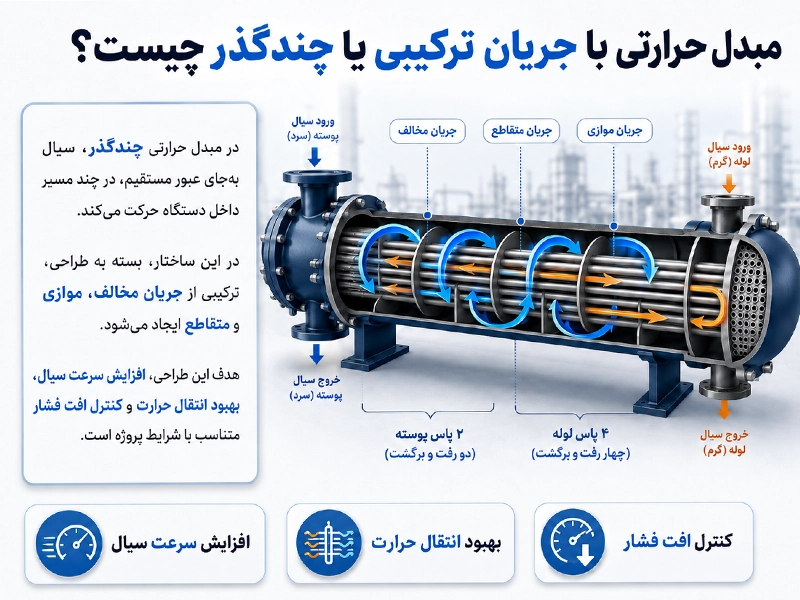

مبدل حرارتی با جریان ترکیبی یا چندگذر چیست؟
در مبدل حرارتی چندگذر، یک یا هر دو سیال بهجای عبور مستقیم و یکباره، چند مرتبه در مسیرهای مختلف دستگاه حرکت میکنند. تعداد پاس با جهت جریان یکسان نیست؛ برای مثال، یک مبدل پوسته و لوله میتواند دو یا چهار پاس داشته باشد، اما در بخشهای مختلف آن ترکیبی از جریان مخالف، موازی و متقاطع ایجاد شود. این طراحی معمولاً برای افزایش سرعت سیال، بهبود انتقال حرارت و هماهنگکردن افت فشار با شرایط پروژه انجام میشود.
از آنجا که آرایش واقعی چندگذر با جریان مخالف ایدهآل تفاوت دارد، در محاسبات از ضریب تصحیح F استفاده میشود. مقدار اختلاف دمای مؤثر از رابطه ΔT مؤثر = F × ΔTlm به دست میآید و هرچه F کمتر باشد، ممکن است برای تأمین ظرفیت موردنظر به سطح انتقال حرارت بیشتری نیاز باشد.
مزایای جریان ترکیبی یا چندگذر
• افزایش سرعت سیال
• بهبود انتقال حرارت
• انعطاف بیشتر در طراحی
• امکان تنظیم تعداد پاسها
• استفاده بهتر از سطح مبدل
• مناسب برای ظرفیتهای مختلف
• امکان کنترل بهتر دمای خروجی
• هماهنگی با محدودیت فضای نصب
محدودیتهای جریان ترکیبی یا چندگذر
• افزایش افت فشار
• پیچیدهترشدن طراحی
• نیاز به ضریب تصحیح F
• افزایش توان مصرفی پمپ
• دشوارترشدن ساخت و تعمیر
• احتمال توزیع نامتعادل جریان
• خطر فرسایش در سرعتهای بالا
• افزایش احتمال رسوب در برخی مسیرها
جدول مقایسه آرایش جریان در مبدل حرارتی
مقایسه جریان موازی، مخالف، متقاطع و ترکیبی یا چندگذر
| معیار مقایسه |
جریان موازی |
جریان مخالف |
جریان متقاطع |
جریان ترکیبی یا چندگذر |
| جهت حرکت سیالات |
حرکت هر دو سیال در یک جهت |
حرکت سیالات در خلاف جهت یکدیگر |
حرکت سیالات بهصورت متقاطع یا عمود بر یکدیگر |
ترکیبی از جریان موازی، مخالف یا متقاطع در بخشهای مختلف |
| محل ورود سیالات |
هر دو سیال از یک سمت وارد میشوند |
سیالات از دو سمت مخالف وارد میشوند |
سیالات از مسیرهای جدا و متقاطع عبور میکنند |
محل ورود و خروج براساس تعداد پاسها و طراحی دستگاه تعیین میشود |
| اختلاف دمای مؤثر |
معمولاً کمتر است و در طول مسیر کاهش پیدا میکند |
معمولاً بیشتر و یکنواختتر است |
به هندسه مبدل و نحوه اختلاط جریانها بستگی دارد |
به تعداد پاسها، آرایش مسیر و ضریب تصحیح F وابسته است |
| دمای خروجی سیال سرد |
از دمای خروجی سیال گرم بیشتر نمیشود |
ممکن است از دمای خروجی سیال گرم بیشتر شود |
به طراحی، تعداد ردیفها و شرایط جریان وابسته است |
براساس تعداد پاسها و شرایط حرارتی پروژه تعیین میشود |
| استفاده از سطح انتقال حرارت |
در بسیاری از شرایط کمتر است |
در بسیاری از پروژهها مؤثرتر است |
به سطح فین، تعداد ردیفها و توزیع جریان بستگی دارد |
در صورت طراحی مناسب، استفاده مؤثرتری از سطح ایجاد میکند |
| سطح موردنیاز مبدل |
در شرایط مشابه معمولاً بیشتر است |
در شرایط مشابه معمولاً کمتر است |
براساس نوع سیالات و ساختار مبدل تعیین میشود |
براساس LMTD اصلاحشده و مقدار ضریب F محاسبه میشود |
| تنش حرارتی |
احتمال تمرکز تنش در ناحیه ورودی بیشتر است |
توزیع دما در طول دستگاه یکنواختتر است |
به توزیع جریان و اختلاف دمای موضعی وابسته است |
به نحوه تغییر مسیر و توزیع دما میان پاسها بستگی دارد |
| کاربرد رایج |
فرایندهای خاص با دماهای خروجی نزدیک |
بازیابی حرارت، مبدلهای صفحهای و فرایندهای صنعتی |
مبدلهای هواخنک، کویلها، رادیاتورها و هواسازها |
مبدلهای پوسته و لوله چندپاس و مبدلهای صفحهای چندمداره |
| پیچیدگی طراحی |
نسبتاً ساده |
وابسته به تعداد پاسها و محل اتصالات |
وابسته به هندسه، اختلاط و توزیع جریان هوا |
بیشتر است و به محاسبه مسیرها، افت فشار و تعداد پاسها نیاز دارد |
| شرایط مناسب استفاده |
زمانی که نزدیکشدن دمای خروجی سیالات مطلوب باشد |
زمانی که راندمان حرارتی و دمای خروجی اهمیت بیشتری دارد |
زمانی که انتقال حرارت میان هوا و سیال داخل لوله انجام میشود |
زمانی که باید ظرفیت، افت فشار و ابعاد مبدل همزمان کنترل شوند |

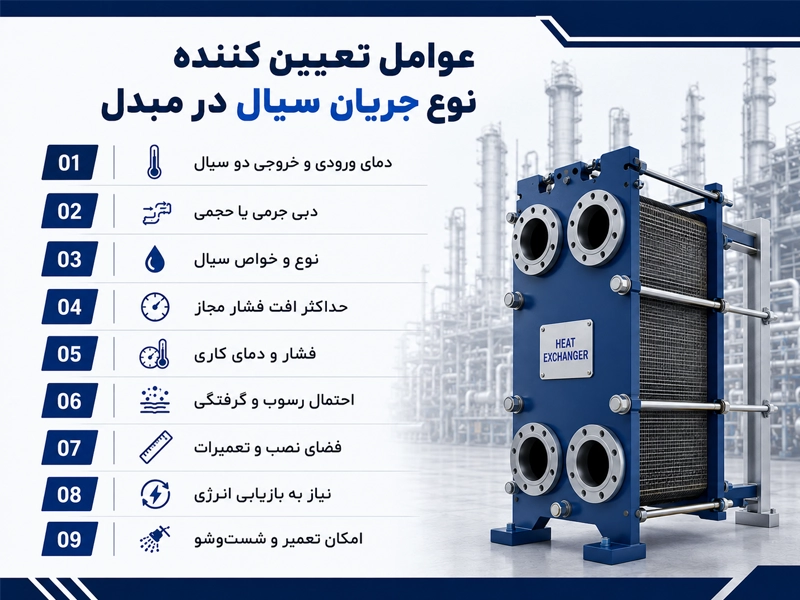

چه عواملی نوع جریان مناسب را تعیین میکنند؟
انتخاب آرایش جریان مبدل حرارتی باید براساس شرایط واقعی پروژه انجام شود، نه فقط نوع یا قیمت مبدل حرارتی. بررسی دقیق عوامل فنی کمک میکند دستگاهی با عملکرد مناسب و هزینه بهرهبرداری منطقی انتخاب شود.
• دمای ورودی و خروجی دو سیال: هرچه دستیابی به اختلاف دمای کمتر در خروجی اهمیت بیشتری داشته باشد، آرایش جریان مخالف انتخاب مناسبتری خواهد بود.
• دبی جرمی یا حجمی: مقدار دبی بر سرعت حرکت سیال، افت فشار، رژیم جریان و ظرفیت انتقال حرارت اثر مستقیم دارد.
• نوع و خواص سیال: ویسکوزیته، چگالی، گرمای ویژه، میزان خورندگی، ذرات معلق و احتمال رسوبگذاری باید در طراحی در نظر گرفته شوند.
• حداکثر افت فشار مجاز: افزایش تعداد پاسها یا کاهش سطح عبور، سرعت سیال و نرخ انتقال حرارت را بالا میبرد، اما افت فشار بیشتری نیز ایجاد میکند.
• فشار و دمای کاری: نوع مبدل، جنس متریال مبدل، ضخامت صفحات مبدل یا لولهها و شیوه اتصال باید با شرایط عملیاتی هماهنگ باشند.
• احتمال رسوب و گرفتگی: کانالهای باریک برای سیالات حاوی ذرات درشت، الیاف یا رسوبات زیاد مناسب نیستند.
• فضای نصب و تعمیرات: مبدل صفحهای معمولاً فضای کمتری اشغال میکند، درحالیکه مبدل پوسته و لوله برای خارجکردن باندل به فضای تعمیراتی بیشتری نیاز دارد.
• نیاز به بازیابی انرژی: در فرآیندهایی مانند بازیافت حرارت، پاستوریزاسیون و پیشگرمایش، جریان مخالف معمولاً عملکرد حرارتی بهتری دارد.
• امکان تعمیر و شستوشو: نوع جریان، تعداد پاسها و مسیر حرکت سیال باید با روش شستوشوی مکانیکی یا شیمیایی دستگاه سازگار باشند.
اشتباهات رایج در انتخاب نوع جریان مبدل حرارتی
• نادیدهگرفتن افت فشار مجاز شبکه و توان واقعی پمپ
• در نظر نگرفتن رسوب، خوردگی و تغییر خواص سیال با دما
• مقایسه قیمت مبدلها بدون یکسانبودن شرایط و مبنای طراحی
• استفاده از اطلاعات تقریبی بهجای دبی و دمای واقعی خط تولید
• انتخاب مبدل تنها براساس قطر اتصالات یا ظرفیت اسمی دستگاه
• افزایش تعداد پاسها بدون محاسبه افت فشار و توان پمپاژ موردنیاز
• بیتوجهی به توزیع نامتعادل سیال میان کانالها یا مسیرهای جریان
• استفاده از جریان موازی در فرآیندهای نیازمند اختلاف دمای انتهایی کم
• افزایش بیش از حد سطح یا تعداد مسیرهای موازی و کاهش سرعت سیال
بهترین نوع جریان در مبدل حرارتی کدام است؟
هیچ آرایش جریانی را نمیتوان برای همه مبدلهای حرارتی بهترین گزینه دانست. جریان مخالف در بسیاری از پروژهها به دلیل حفظ اختلاف دمای مؤثر و استفاده بهتر از سطح انتقال حرارت، عملکرد مناسبتری دارد. بااینحال، نوع مبدل، مشخصات سیال، افت فشار مجاز، فضای نصب و دمای موردنیاز در انتخاب نهایی نقش دارند. برای نمونه، جریان متقاطع در مبدلهای هواخنک کاربرد بیشتری دارد، درحالیکه در مبدل صفحهای، آرایش جریان مخالف ترجیح داده میشود. بنابراین، بهترین نوع جریان مبدل حرارتی باید براساس محاسبات حرارتی و هیدرولیکی و شرایط واقعی پروژه تعیین شود.
