مبدل حرارتی دو لوله ای یکی از مبدل‌های حرارتی لوله‌ای برای انتقال گرما میان دو سیال است که بیشتر در دبی‌های کم تا متوسط، فشارهای بالا و سرویس‌هایی با سطح انتقال حرارت محدود کاربرد دارد. سادگی ساختار مبدل حرارتی لوله در لوله، امکان استفاده از متریال‌های مختلف و قابلیت طراحی متناسب با شرایط فرایندی، این مبدل حرارتی را به گزینه‌ای قابل بررسی برای بسیاری از خطوط صنعتی تبدیل کرده است.

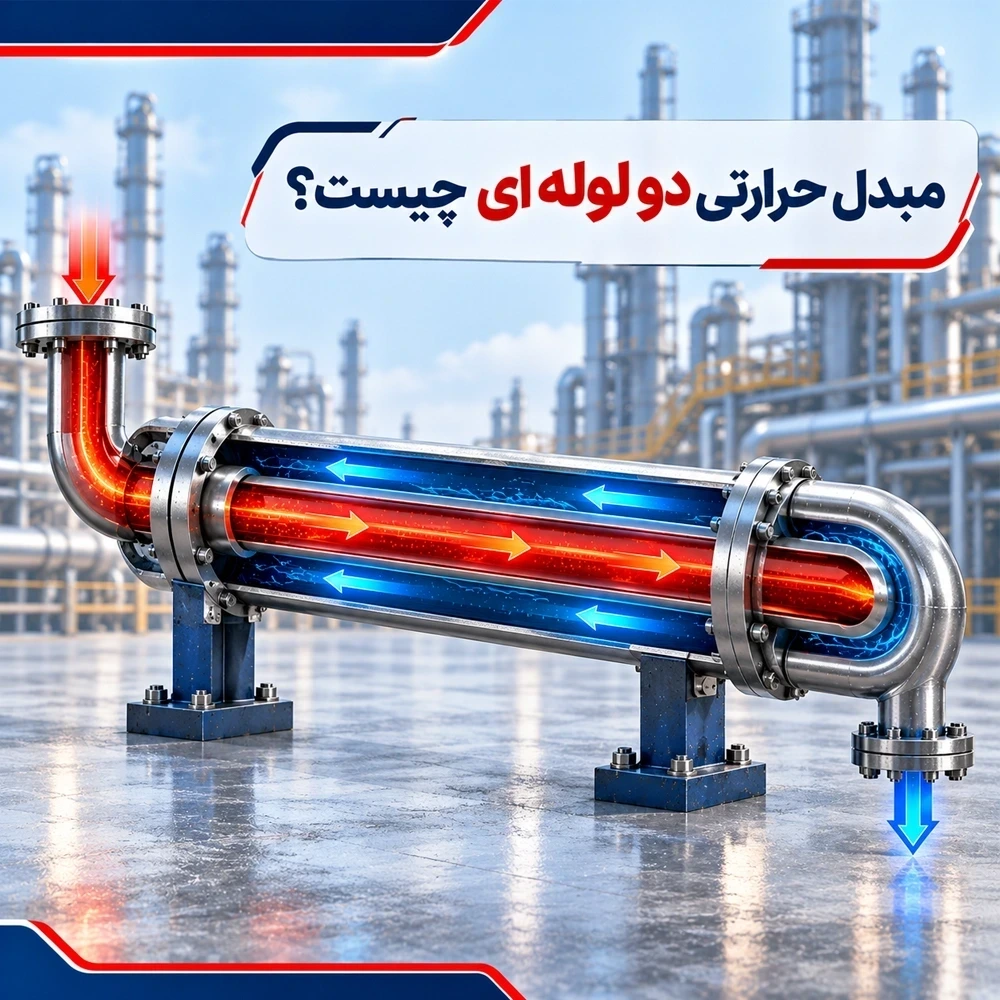

مبدل حرارتی دو لوله چیست؟
مبدل حرارتی دو لوله ای یا Double Pipe Heat Exchanger از دو لوله داخل هم تشکیل می‌شود؛ لوله‌ای با قطر کمتر درون لوله بزرگ‌تر قرار می‌گیرد. یکی از سیالات در لوله داخلی و سیال دوم از فضای حلقوی میان دو لوله یا Annulus جریان دارد. انتقال گرما نیز از طریق دیواره لوله داخلی و بدون تماس مستقیم دو سیال صورت می‌گیرد. سطح انتقال حرارت این ساختار نسبت به مبدل‌های بزرگ‌تر محدودتر است. در صورت نیاز به ظرفیت بیشتر، امکان اتصال چند بخش دو لوله‌ای به‌صورت سری یا موازی وجود دارد. آرایش U شکل یا رفت‌وبرگشتی این مبدل لوله در لوله نیز با عنوان Hairpin Heat Exchanger شناخته می‌شود.

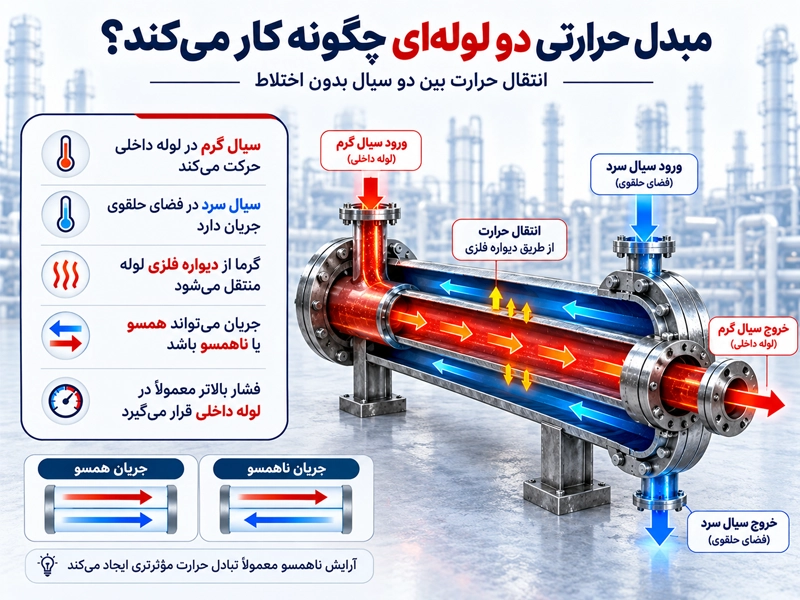

مبدل حرارتی دو لوله ای چگونه کار می‌کند؟
مبنای عملکرد مبدل دو لوله ای، اختلاف دمای دو سیال است. انرژی حرارتی از سیال گرم، از میان دیواره فلزی لوله به جریان سرد انتقال پیدا می‌کند. سطح تماس، جنس و ضخامت لوله، سرعت جریان و اختلاف دمای دو سیال از عوامل مؤثر بر مقدار انتقال حرارت هستند.
جهت حرکت سیال در مبدل به دو حالت اصلی قابل طراحی است:
• جریان همسو: هر دو سیال از یک سمت وارد شده و در یک جهت حرکت می‌کنند.
• جریان ناهمسو یا Counter Flow: دو جریان در جهت مخالف یکدیگر قرار می‌گیرند.
آرایش ناهمسو در بسیاری از سرویس‌های صنعتی اختلاف دمای مؤثرتری در طول مبدل ایجاد می‌کند و برای دستیابی به دمای خروجی مطلوب گزینه مناسب‌تری است. محل عبور هر سیال نیز بخشی از طراحی محسوب می‌شود. سیال با فشار بالاتر معمولاً قابلیت قرارگیری در لوله داخلی را دارد؛ زیرا کنترل فشار در قطر کمتر ساده‌تر است. با این حال، خورندگی، ویسکوزیته، احتمال رسوب، افت فشار و شرایط شست‌وشو نیز در تعیین مسیر هر جریان نقش دارند.

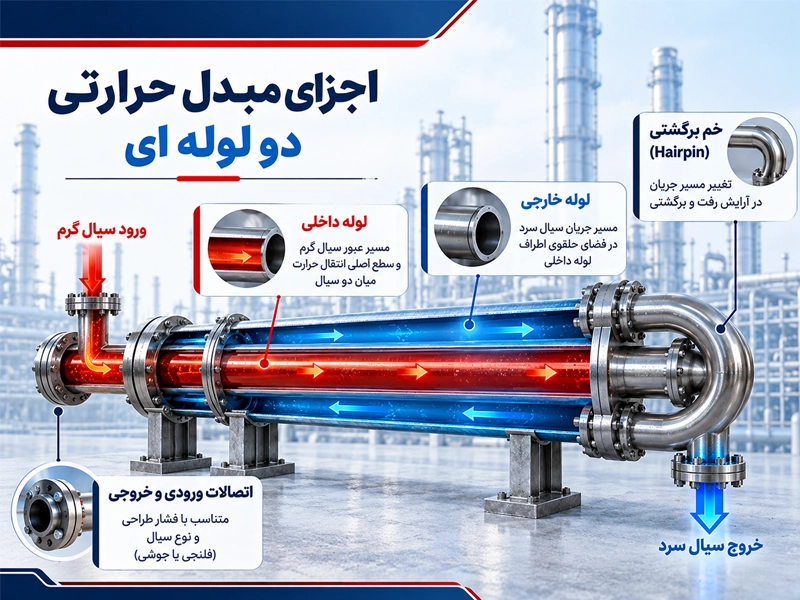

اجزای مبدل دو لوله ای و نقش هر بخش
ساختار مبدل حرارتی دو لوله ساده است، اما مشخصات هر جزء باید با شرایط فرایندی هماهنگ باشد.
• لوله داخلی: سطح اصلی انتقال حرارت میان دو سیال را ایجاد می‌کند. قطر، ضخامت و جنس آن براساس فشار، دما، دبی و ویژگی‌های سیال انتخاب می‌شود.
• لوله خارجی: فضای حلقوی اطراف لوله داخلی را تشکیل می‌دهد و مسیر جریان سیال دوم را فراهم می‌کند. قطر این بخش بر سرعت سیال و افت فشار مسیر حلقوی تأثیر دارد.
• خم برگشتی یا Hairpin: در آرایش‌های رفت‌وبرگشتی، مسیر جریان را برمی‌گرداند و امکان دستیابی به طول انتقال حرارت بیشتر در فضای محدودتر را فراهم می‌کند.
• اتصالات ورودی و خروجی: نوع اتصال متناسب با فشار طراحی، جنس لوله و سیستم لوله‌کشی پروژه مشخص می‌شود و می‌تواند شامل اتصالات فلنجی یا جوشی باشد.
برای بخش‌های در تماس با سیال، فولاد کربنی، استنلس استیل و آلیاژهای مقاوم به خوردگی از گزینه‌های رایج هستند. انتخاب جنس متریال مبدل باید با ترکیب شیمیایی سیال، دمای کار و شرایط خورندگی هماهنگ باشد.
مبدل حرارتی دو لوله ای چه کاربردهایی دارد؟
کاربرد مبدل حرارتی دو لوله ای بیشتر در فرایندهایی با دبی محدود، فشار کاری بالا یا بار حرارتی کم تا متوسط دیده می‌شود. این تجهیز بسته به شرایط فرایند می‌تواند نقش گرم‌کن، خنک‌کن یا بازیاب حرارت را داشته باشد.
کاربردهای متداول مبدل حرارتی لوله در لوله عبارت‌اند از:
• گرم یا سرد کردن روغن‌های صنعتی
• خنک‌کاری سیالات فرایندی در صنایع شیمیایی
• پیش‌گرمایش سیال پیش از ورود به مرحله بعدی فرایند
• بازیافت حرارت از جریان‌های گرم
• گرمایش یا سرمایش جریان‌های کم‌دبی در صنایع نفت و گاز
• تبادل حرارت میان آب، روغن و محلول‌های صنعتی
• واحدهای آزمایشگاهی، پایلوت و خطوط تولید با ظرفیت محدود
در فرایندهای با دبی بسیار زیاد یا نیاز به سطح انتقال حرارت بالا، افزایش تعداد شاخه‌های دو لوله‌ای می‌تواند طول مجموعه، تعداد اتصالات و فضای موردنیاز را افزایش دهد. در چنین پروژه‌هایی بررسی مبدل پوسته و لوله یا مبدل صفحه‌ای اهمیت بیشتری پیدا می‌کند.
مزایا و معایب مبدل حرارتی دو لوله ای
مبدل حرارتی دو لوله‌ای در کنار مزایای خود، معایب و محدودیت‌هایی نیز دارد که می‌توانند بر انتخاب آن برای یک فرایند مشخص تأثیر بگذارند. در ادامه، مهم‌ترین مزایا و معایب این نوع مبدل حرارتی بررسی می‌شوند.
مزایا:
• ساختار نسبتاً ساده
• مناسب برای فشارهای کاری بالا
• امکان استفاده از جریان همسو و ناهمسو
• قابلیت افزایش ظرفیت با اتصال چند شاخه
• امکان انتخاب متریال متناسب با سیال
• مناسب برای دبی‌های کم تا متوسط
• قابلیت استفاده در اختلاف دمای قابل توجه
• امکان طراحی متناسب با محدودیت‌های فرایندی
معایب:
• سطح انتقال حرارت محدود در هر شاخه
• افزایش طول مجموعه در ظرفیت‌های بالا
• بیشترشدن تعداد اتصالات با افزایش شاخه‌ها
• اقتصادی نبودن برای برخی بارهای حرارتی بزرگ
• نامناسب بودن برای دبی‌های بسیار بالا
• نیاز به فضای بیشتر در صورت افزایش سطح انتقال حرارت
چه اطلاعاتی برای انتخاب مبدل حرارتی دو لوله ای لازم است؟
انتخاب مبدل دو لوله ای تنها براساس قطر لوله یا یک ظرفیت اسمی، مبنای دقیقی برای طراحی نیست. مشخصات هر دو جریان باید هم‌زمان بررسی شوند.
اطلاعات اصلی شامل موارد زیر است:
• نوع و ترکیب دو سیال
• دبی هر جریان
• دمای ورودی سیال گرم و سرد
• دمای خروجی موردنیاز
• فشار کاری و فشار طراحی
• افت فشار مجاز در هر مسیر
• میزان خورندگی و رسوب‌گذاری
• محدودیت یا الزام متریال
• فضای در دسترس برای نصب
قطر لوله و تعداد مسیرها نیز فقط با توجه به ظرفیت حرارتی مبدل تعیین نمی‌شوند. افزایش سرعت سیال معمولاً انتقال حرارت را تقویت می‌کند، اما افت فشار بیشتری به همراه دارد. سرعت بسیار پایین نیز می‌تواند عملکرد حرارتی را کاهش دهد و در برخی سرویس‌ها شرایط رسوب‌گذاری را نامطلوب‌تر کند. طراحی مناسب به تعادل میان این عوامل وابسته است.
چه زمانی مبدل دو لوله ای انتخاب مناسبی است؟
مبدل دو لوله ای بیشتر برای پروژه‌ای مناسب است که سطح انتقال حرارت محدود، دبی نسبتاً پایین، فشار کاری بالا یا ساختار ساده از شرایط اصلی آن باشد. امکان طراحی مسیر داخلی با قطر کم نیز این تجهیز را برای برخی سرویس‌های پرفشار به گزینه مناسبی تبدیل می‌کند.
در مقابل، زمانی که پروژه به سطح انتقال حرارت زیاد، دبی بالا یا ظرفیت حرارتی قابل توجه نیاز دارد، افزایش تعداد شاخه‌ها می‌تواند مزیت سادگی این سیستم را کاهش دهد. بنابراین انتخاب مبدل حرارتی دولوله ای باید بر پایه شرایط واقعی فرایند انجام شود، نه صرفاً نوع مبدل یا ظرفیت اسمی آن.

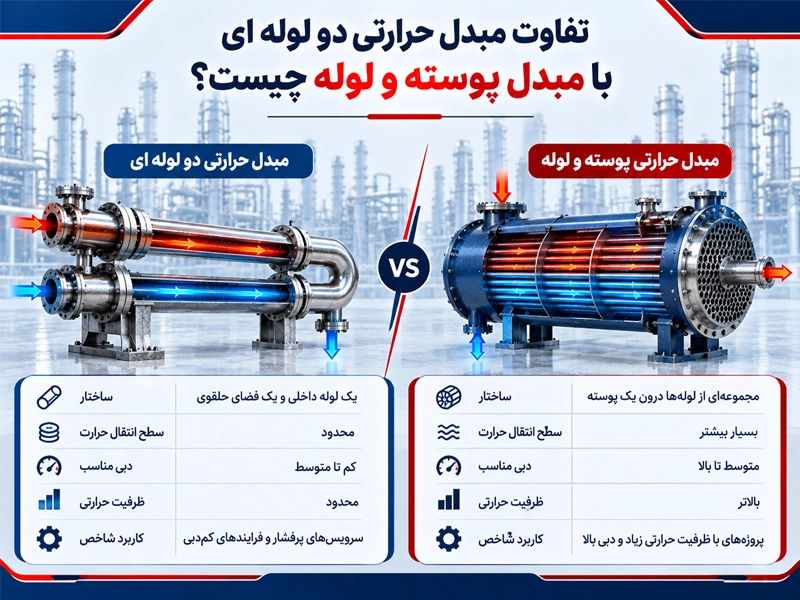

تفاوت مبدل حرارتی دو لوله ای با مبدل پوسته و لوله چیست؟
تفاوت اصلی این دو مبدل در ساختار و ظرفیت قابل تأمین قرار دارد. در مبدل دو لوله ای، یک مسیر داخلی و یک فضای حلقوی برای عبور سیال وجود دارد؛ در حالی که مبدل پوسته و لوله از مجموعه‌ای از لوله‌ها درون یک پوسته تشکیل شده و سطح انتقال حرارت بسیار بیشتری را در یک تجهیز فراهم می‌کند. مبدل دو لوله‌ای برای دبی‌های محدود، بار حرارتی کم تا متوسط و برخی سرویس‌های پرفشار انتخاب ساده‌تری است. در مقابل، مبدل پوسته و لوله برای ظرفیت‌های بالاتر، دبی بیشتر و پروژه‌هایی که به سطح انتقال حرارت وسیع نیاز دارند، انعطاف بیشتری دارد.
از نظر انتخاب پروژه نیز صرفاً ساده‌تر بودن مبدل دولوله‌ای دلیل کافی برای استفاده از آن نیست. اگر دستیابی به ظرفیت موردنیاز به تعداد زیادی Hairpin و اتصالات متعدد منجر شود، مبدل پوسته و لوله می‌تواند از نظر فضای نصب و ساختار کلی گزینه منطقی‌تری باشد. بنابراین تفاوت عملی این دو تجهیز بیشتر در ظرفیت، دبی، سطح انتقال حرارت و شرایط فرایندی پروژه مشخص می‌شود.
قیمت مبدل حرارتی دو لوله ای به چه عواملی بستگی دارد؟
قیمت مبدل حرارتی دو لوله ای عدد ثابتی ندارد؛ زیرا این تجهیز معمولاً براساس مشخصات هر پروژه طراحی و ساخته می‌شود. طول و قطر لوله‌ها، جنس متریال، ضخامت، فشار طراحی، تعداد شاخه‌های Hairpin، نوع اتصالات و ظرفیت حرارتی بر هزینه نهایی اثر دارند.
برای مثال، خرید مبدل حرارتی دو لوله ای استنلس استیل به‌جای فولاد کربنی هزینه اولیه بیشتری ایجاد می‌کند، اما در سیالات خورنده می‌تواند از خوردگی زودهنگام و هزینه تعویض تجهیز جلوگیری کند. به همین دلیل انتخاب ارزان‌ترین مبدل بدون توجه به شرایط سیال، الزاماً هزینه نهایی پروژه را کاهش نمی‌دهد. در استعلام قیمت، ارائه دما، دبی، فشار و نوع سیال امکان محاسبه دقیق‌تر و مقایسه واقعی گزینه‌ها را فراهم می‌کند.
نتیجه گیری
انتخاب مبدل حرارتی دو لوله ای باید براساس شرایط واقعی فرایند انجام شود، نه صرفاً ساختار ساده یا ظرفیت اسمی تجهیز. دما، فشار، دبی، نوع سیال، افت فشار مجاز و متریال از عوامل اصلی در تصمیم‌گیری هستند. مقایسه این مشخصات با گزینه‌هایی مانند مبدل صفحه‌ای یا پوسته و لوله، کمک می‌کند مناسب‌ترین ساختار از نظر عملکرد، محدودیت‌های فنی و شرایط پروژه انتخاب شود.
