لرزش مبدل حرارتی همیشه نشانه خرابی جدی نیست؛ زیرا عبور سیال و فعالیت تجهیزاتی مانند پمپ، کمپرسور یا فن میتواند مقدار محدودی ارتعاش ایجاد کند. بااینحال، افزایش ناگهانی لرزش، ایجاد صدای غیرعادی، نشتی یا حرکت محسوس اتصالات معمولاً نشان میدهد شرایط کاری مبدل حرارتی تغییر کرده یا یکی از اجزای آن دچار مشکل شده است.
سرعت بیش از اندازه سیال، ریزش گردابه، ناپایداری فلوئیدالاستیک، تشدید آکوستیکی، ضربه قوچ، جریان دوفازی، خرابی فن یا پمپ و نصب نادرست لولهکشی از مهمترین دلایل لرزش مبدل حرارتی هستند. ادامه این وضعیت میتواند باعث سایش تیوبها، ترک خستگی، آسیب واشرها، شلشدن اتصالات و حتی اختلاط دو سیال شود. به همین دلیل، علت ارتعاش باید براساس اطلاعات فرایندی، اندازهگیری و بازرسی فنی مشخص شود.
لرزش مبدل حرارتی چیست؟
لرزش یا ارتعاش مبدل حرارتی به حرکت تناوبی اجزایی مانند تیوبها، صفحات، پوسته، فریم، پایهها یا لولههای متصل گفته میشود. این حرکت ممکن است بسیار محدود و فقط با تجهیزات اندازهگیری قابلتشخیص باشد یا بهصورت صدا، حرکت لولهکشی و تکانخوردن بدنه مشاهده شود. هر سازه دارای فرکانسهای طبیعی مشخصی است. اگر فرکانس نیروی واردشده از جریان، پمپ، فن یا تجهیزات جانبی به یکی از این فرکانسها نزدیک شود، احتمال تشدید وجود دارد و دامنه ارتعاش میتواند بهشدت افزایش پیدا کند. بنابراین، شدت لرزش فقط به مقدار دبی بستگی ندارد و فرکانس تحریک، سختی سازه، نحوه تکیهگاه و شرایط نصب نیز مؤثر هستند.
تفاوت لرزش طبیعی و لرزش خطرناک مبدل حرارتی
مقدار محدودی ارتعاش در بسیاری از سیستمهای صنعتی طبیعی است؛ اما باید در محدوده طراحی و نزدیک به وضعیت معمول دستگاه باقی بماند. برای تمام مبدلها نمیتوان یک عدد ثابت را بهعنوان حد مجاز اعلام کرد؛ زیرا نوع مبدل، محل اندازهگیری، دور تجهیزات، جنس قطعات و شرایط فرایند متفاوت است.
افزایش ناگهانی یا تدریجی دامنه، تغییر صدای دستگاه، لرزش شدید در محدوده خاصی از دبی، نشتی، حرکت نازلها و تکرار خرابی تیوب یا واشر از نشانههای مهم وجود مشکل هستند. مقایسه اندازهگیریهای فعلی با دادههای قبلی یا خط مبنای دستگاه، روش مطمئنتری برای تشخیص تغییر رفتار مبدل محسوب میشود.
مهمترین دلایل لرزش مبدل حرارتی
منشأ ارتعاش معمولاً جریان سیال، اجزای مکانیکی یا سازه و لولهکشی است. گاهی چند عامل همزمان عمل میکنند که در ادامه بررسی میکنیم:
سرعت بالای سیال
افزایش دبی باعث بیشترشدن سرعت و نیروهای دینامیکی جریان میشود. اگر سرعت سیال از محدوده طراحی بالاتر برود، تیوبها، صفحات یا اجزای داخلی بیشتر تحریک میشوند و احتمال فرسایش، افت فشار زیاد و ارتعاش افزایش مییابد. این وضعیت ممکن است پس از افزایش ظرفیت تولید، تعویض پمپ یا تغییر شیرهای کنترل ایجاد شود. کاهش دبی میتواند یک آزمایش تشخیصی باشد، اما راهحل نهایی باید با حفظ ظرفیت حرارتی و محدوده مجاز دستگاه انتخاب شود.
آشفتگی و توزیع نامناسب جریان
جریان آشفته نیروهای نامنظمی به اجزای مبدل وارد میکند. اگر نازل ورودی، بافلها یا مسیر عبور سیال بهدرستی طراحی نشده باشند، ممکن است جتهای موضعی با سرعت بالا تشکیل شوند و بخشی از تیوبباندل یا صفحات را بیشتر از قسمتهای دیگر تحریک کنند. رسوب و گرفتگی نامتقارن نیز میتواند توزیع جریان را تغییر دهد. در این شرایط ممکن است دبی کلی دستگاه ثابت باشد، اما سرعت در مسیرهای باز باقیمانده افزایش پیدا کند.
ضربه قوچ و تغییرات ناگهانی فشار
بستهشدن سریع شیر، راهاندازی ناگهانی پمپ، ورود یکباره سیال یا تجمع کندانس در خطوط بخار موج فشار شدیدی ایجاد میکند. ضربه قوچ معمولاً بهصورت صدای کوبش، حرکت ناگهانی لوله و لرزش کوتاه اما شدید مشاهده میشود. تکرار این ضربهها ممکن است به نازلها، واشرها، جوشها و ساپورتهای لولهکشی آسیب برساند. اصلاح توالی راهاندازی، باز و بستهکردن تدریجی شیرها و تخلیه مناسب هوا و کندانس در کنترل این مشکل اهمیت دارد.
جریان دوفازی
وجود همزمان مایع و بخار ممکن است باعث عبور نامنظم حبابها، اسلاگها و نوسان فشار شود. این شرایط در مبدلهای تبخیری، کندانسورها، خطوط بخار و برخی فرایندهای حرارتی رخ میدهد. اگر مبدل برای جریان دوفازی طراحی نشده باشد یا توزیع فازها مناسب نباشد، لرزش، ضربه و تغییر عملکرد حرارتی افزایش پیدا میکند. باقیماندن هوا در مسیر نیز میتواند رفتاری مشابه ایجاد کند.
انتقال ارتعاش از تجهیزات جانبی
گاهی منشأ لرزش در خود مبدل نیست. نابالانسی فن، کاویتاسیون پمپ، خرابی بیرینگ، ناهمراستایی موتور، پالس کمپرسور یا عملکرد نامناسب شیر کنترل ممکن است ارتعاش را از طریق لولهکشی و فونداسیون به مبدل منتقل نماید. در چنین شرایطی، تعمیر مبدل حرارتی بدون رفع منبع خارجی نتیجه پایداری ایجاد نمیکند. اندازهگیری ارتعاش روی پمپ، لولهها، نازلها و بدنه مبدل به مشخصشدن مسیر انتقال کمک میکند.
نصب و ساپورت نامناسب
شلبودن انکربولتها، ضعف فونداسیون، خرابی گروت، فاصله نامناسب ساپورتها یا تحمیل وزن لولهکشی به نازلها ارتعاش را تشدید میکند. تنش ناشی از انبساط حرارتی و همراستا نبودن فلنجها نیز ممکن است نیروهای اضافی به مبدل وارد کند. در این صورت اتصال انعطافپذیر یا لرزهگیر همیشه راهحل مناسبی نیست. نوع و محل آن باید براساس فشار، دما، جابهجایی و نیروهای وارد بر خط انتخاب شود.
نشانههای لرزش و علتهای احتمالی
برای مشاهده کامل جدول، آن را به چپ و راست بکشید.
| نشانه مشاهدهشده |
علتهای محتمل |
بررسی اولیه |
اقدام احتمالی |
| افزایش ناگهانی صدا در یک محدوده دبی |
ریزش گردابه یا تشدید آکوستیکی |
مقایسه صدا و ارتعاش در دبیهای مختلف |
بررسی سرعت، بافل و شرایط آکوستیکی |
| ضربههای نامنظم در سرویس بخار |
تجمع کندانس یا جریان دوفازی |
کنترل تله بخار، درین و شیب خط |
تخلیه کندانس و اصلاح راهاندازی |
| لرزش اطراف نازل |
تنش لولهکشی یا پالس پمپ |
اندازهگیری روی نازل، خط و پمپ |
اصلاح ساپورت و رفع منبع پالس |
چهار سازوکار اصلی ارتعاش ناشی از جریان (Flow-Induced Vibration یا FIV)
ارتعاش ناشی از جریان در مبدل حرارتی میتواند به دلایل مختلفی ایجاد شود و شدت آن به طراحی دستگاه و شرایط کاری بستگی دارد. در ادامه، چهار سازوکار اصلی ایجاد این نوع ارتعاش را شرح میدهیم.
ریزش گردابه (Vortex Shedding)
هنگام عبور جریان سیال از اطراف تیوبها، گردابهها بهشکل متناوب در دو سمت لوله تشکیل شده و از سطح آن جدا میشوند. این فرایند نیروهای نوسانی منظمی به تیوب وارد میکند. چنانچه فرکانس جدایش گردابهها به فرکانس طبیعی تیوب نزدیک باشد، دامنه ارتعاش افزایش پیدا کرده و خطر سایش، خستگی و آسیبدیدگی تیوب بیشتر خواهد شد.
ناپایداری فلوئیدالاستیک (Fluidelastic Instability)
در این حالت، حرکت هر تیوب الگوی جریان اطراف و رفتار تیوبهای مجاور را تغییر میدهد و نیروهای سیال نیز این نوسان را تشدید میکنند. با عبور سرعت جریان از حد بحرانی، دامنه ارتعاش بهطور ناگهانی افزایش مییابد و خطر آسیبدیدگی تیوبباندل در مبدلهای پوسته و لوله بیشتر خواهد شد.
تحریک ناشی از آشفتگی
آشفتگی جریان، نیروهای نامنظمی با دامنه و فرکانسهای گوناگون به تیوبها وارد میکند و موجب ارتعاش آنها در محدودهای وسیع از فرکانسها میشود. این ارتعاش در سرعتهای بالای جریان، ضعف تکیهگاهها یا زیادبودن طول آزاد تیوبها میتواند تشدید شده و بهمرور باعث سایش یا خستگی شود.
تشدید آکوستیکی (Acoustic Resonance)
عبور جریان از دسته تیوبها میتواند نوسان فشار و صدا ایجاد کند. اگر فرکانس این تحریک با یکی از مدهای آکوستیکی محفظه هماهنگ شود، صدای شدید و ارتعاش قابلتوجهی به وجود میآید. این مشکل معمولاً در سمت گاز یا بخار و در بعضی مبدلهای پوسته و لوله بیشتر مطرح است.
علت لرزش در انواع مبدل حرارتی
لرزش در انواع مبدل حرارتی ممکن است تحتتأثیر شرایط جریان، طراحی دستگاه، نحوه نصب یا وضعیت اجزای داخلی ایجاد شود. شدت و منشأ این ارتعاش در هر نوع مبدل متفاوت است که در ادامه بهصورت جداگانه بررسی میکنیم.
مبدل حرارتی پوسته و لوله
در مبدل پوسته و لوله، جریان عرضی در سمت پوسته میتواند تیوبها را به ارتعاش درآورد. فاصله نامناسب بافلها، زیادبودن طول بدون تکیهگاه تیوب، لقی در محل عبور تیوب از بافل، سرعت بالای سیال و برخورد مستقیم جریان ورودی از عوامل اصلی بروز این مشکل هستند. تداوم ارتعاش ممکن است به سایش تیوب در محل تماس با بافل یا ایجاد ترکهای خستگی در نزدیکی تیوبشیت منجر شود. همچنین، تکرار نشتی در بخش مشخصی از تیوبباندل نشانهای مهم از وجود ارتعاش داخلی است.
مبدل حرارتی صفحهای
در مبدل صفحهای، نوسان فشار، ضربه قوچ، تنظیم نبودن میزان فشردگی پک صفحات، شلشدن فریم و مهار نامناسب لولهکشی باعث جابهجایی اجزا و آسیبدیدگی واشرها میشود. گرفتگی نامتقارن کانالها نیز با برهمزدن توزیع جریان، احتمال بروز ارتعاش را افزایش میدهد. ابعاد پک صفحات و ترتیب سفتکردن پیچها باید دقیقاً مطابق نقشه و دستورالعمل سازنده تنظیم شود؛ زیرا سفتکردن بیشازحد یا ناکافی پیچها، آببندی و پایداری مکانیکی صفحات را مختل میکند.
مبدل حرارتی هواخنک
در مبدل هواخنک، فن و سیستم محرک از مهمترین منابع ایجاد ارتعاش هستند. نامتعادلبودن پرهها، خرابی بیرینگ، ناهمراستایی اجزای محرک، نقص گیربکس، تنظیم نبودن زاویه پرهها و ضعف سازه نگهدارنده ممکن است لرزشهای دورهای ایجاد کنند. همچنین تجمع آلودگی روی پرهها یا تفاوت وزن آنها، بالانس مجموعه را برهم میزند. تحلیل فرکانس ارتعاش و تطبیق آن با دور چرخش فن و فرکانس عبور پرهها در تشخیص منشأ مشکل مفید است.
مبدل پاستوریزاتور
در پاستوریزاتورها، عملکرد پمپهای رفتوبرگشتی، تغییر وضعیت شیرها، جریان دوفازی، وجود هوای محبوس و جابهجایی ناگهانی میان مراحل تولید و شستوشوی CIP ممکن است موجب نوسان جریان و لرزش دستگاه شوند. گرفتگی یا توزیع نامتوازن محصول در کانالها نیز با برهمزدن الگوی جریان، احتمال ارتعاش را افزایش میدهد. اقدامات اصلاحی باید علاوه بر کاهش لرزش، امکان شستوشوی کامل، تخلیه مناسب و جلوگیری از آلودگی متقابل را حفظ کنند. بنابراین، استفاده از ساپورت یا قطعهای که فضای مرده یا ناحیه غیرقابلشستوشو ایجاد کند، برای تجهیزات بهداشتی راهکار مناسبی نیست.
روش اصولی عیبیابی لرزش مبدل حرارتی
عیبیابی اصولی لرزش مبدل حرارتی به بررسی مرحلهبهمرحله شرایط فرایندی، وضعیت مکانیکی و محل ایجاد ارتعاش نیاز دارد. این روند، منشأ اصلی مشکل را مشخص میکند و احتمال تعمیرات غیرضروری یا تکرار خرابی را کاهش میدهد. مراحل عیبیابی لرزش مبدل حرارتی به شرح زیر است:
بررسی زمان شروع مشکل
ابتدا باید مشخص شود لرزش از چه زمانی آغاز شده و پیش از آن چه تغییری در سیستم اتفاق افتاده است. افزایش ظرفیت تولید، تعویض پمپ، تغییر سیال، شستوشوی مبدل، تعمیرات اخیر یا جابهجایی ساپورتها میتواند سرنخ مهمی باشد. دبی، فشار، دمای ورودی و خروجی، افت فشار و وضعیت شیرها باید همزمان با لرزش ثبت شوند. اندازهگیری ارتعاش بدون اطلاعات فرایندی معمولاً برای تشخیص علت کافی نیست.
مشخصکردن محل تولید ارتعاش
برای شناسایی محل ایجاد ارتعاش، میزان لرزش مبدل حرارتی باید در بخشهای مختلف شامل پایهها، پوسته، نازلها، لولههای متصل و تجهیزات دوار اندازهگیری و با یکدیگر مقایسه شود. اگر بیشترین دامنه ارتعاش روی پمپ یا فن ثبت شود و در مسیر انتقال به مبدل کاهش یابد، احتمالاً لرزش از تجهیزات دوار به مبدل منتقل شده است. در مقابل، تمرکز ارتعاش در ناحیه مشخصی از پوسته میتواند نشاندهنده وجود مشکل در تیوبباندل، بافلها یا الگوی جریان سیال باشد و به بررسی دقیقتر نیاز دارد.
تحلیل دامنه و فرکانس
در این مرحله، شدت و فرکانس لرزش مبدل با دور چرخش موتور، عبور پرهها، ضربان پمپ یا کمپرسور و فرکانسهای طبیعی سازه مقایسه میشود. اگر شدیدترین لرزش با دور چرخش موتور یا پمپ هماهنگ باشد، احتمال نابالانسی تجهیزات دوار وجود دارد. از سوی دیگر، افزایش ناگهانی شدت لرزش در محدوده مشخصی از دبی میتواند نشانه تشدید یا ناپایداری جریان باشد.
بررسی تجهیزات و لولهکشی
ارزیابی وضعیت پمپ، فن، کمپرسور، شیر کنترل، تله بخار، پیچهای مهاری و ساپورتها بخش مهمی از عیبیابی است. همراستایی فلنجها، نحوه مهار وزن لولهها و آزادی حرکت آنها در اثر انبساط حرارتی نیز اهمیت دارد. در مبدل صفحهای، کنترل میزان فشردگی پک صفحات و سلامت فریم ضروری است. عیبیابی مبدل هواخنک نیز فن، بلبرینگها، موتور، گیربکس و سازه نگهدارنده را دربرمیگیرد.
بازرسی داخلی مبدل حرارتی
اگر شواهد، منشأ لرزش را داخل دستگاه نشان دهد، بازکردن مبدل تنها پس از توقف کامل، تخلیه فشار و ایمنسازی آن مجاز است. بازرسی داخلی شامل ارزیابی تیوبها، بافلها، تایرادها، جوشها و ناحیه ورودی از نظر سایش، ترک، خوردگی و لقی است. براساس جنس قطعات و نوع آسیب، آزمونهایی مانند جریان گردابی، IRIS، التراسونیک یا تست نشتی مبدل کاربرد دارند. هر روش برای شناسایی عیوب و متریال مشخصی مناسب است؛ بنابراین متخصص باید روش آزمون را با توجه به شرایط مبدل انتخاب کند.

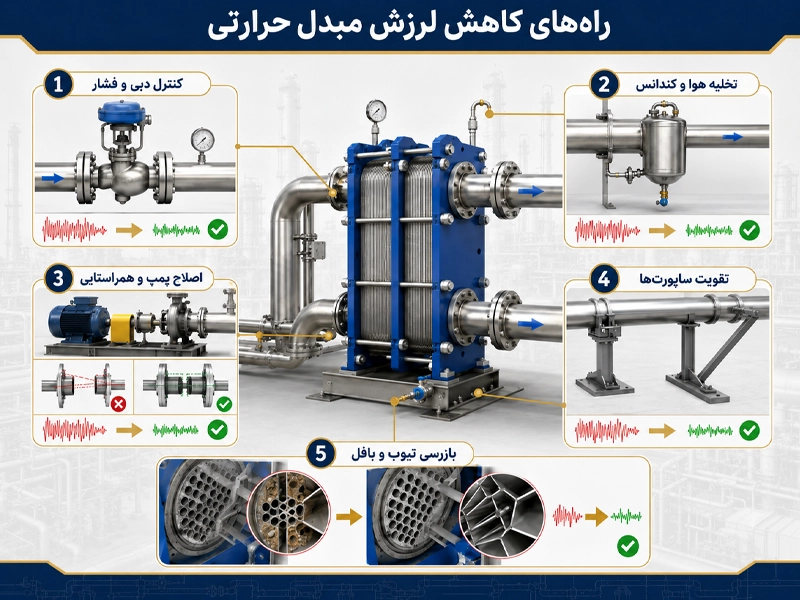

راههای پیشگیری و کاهش لرزش مبدل حرارتی
برای کاهش لرزش مبدل حرارتی، ابتدا باید منشأ ارتعاش مشخص باشد. پس از آن میتوان شرایط فرایند، تجهیزات دوار، اجزای داخلی یا لولهکشی را متناسب با علت اصلی اصلاح کرد.
کنترل شرایط فرایند
دبی، فشار، دما و خواص سیال باید در محدوده طراحی مبدل قرار داشته باشند. هرگونه تغییر در ظرفیت تولید یا نوع سیال، بررسی دوباره عملکرد حرارتی و مکانیکی دستگاه را ضروری میکند.
اصلاح بافلها و تکیهگاهها
در مبدل پوسته و لوله، اصلاح فاصله یا آرایش بافلها و کاهش طول آزاد تیوب میتواند لرزش را کم کند. این تغییرات باید براساس محاسبات حرارتی و افت فشار انجام گیرند تا راندمان دستگاه حفظ شود.
اصلاح راهاندازی و کنترل ضربه
باز و بستهکردن آرام شیرها و تخلیه هوا و کندانس، از تغییر ناگهانی جریان و ضربه قوچ جلوگیری میکند. عملکرد تله بخار، ونت، درین و شیب خطوط نیز باید کنترل شود. در سیستمهای دارای نوسان فشار، اصلاح شیر کنترل یا نصب ضربانگیر مناسب میتواند شدت ضربهها را کاهش دهد.
رفع ایراد تجهیزات دوار
نابالانسی فن، خرابی بلبرینگ، ناهمراستایی و کاویتاسیون پمپ باید در همان تجهیز برطرف شوند. تا زمانی که منبع ارتعاش باقی بماند، تعمیر مبدل نتیجه ماندگاری نخواهد داشت.
اصلاح فونداسیون و لولهکشی
فونداسیون، گروت و پیچهای مهاری باید سالم و محکم باشند تا لرزش دستگاه تشدید نشود. ساپورتهای لولهکشی نیز باید وزن لولهها، انبساط حرارتی و نیروهای دینامیکی را تحمل کرده و بار اضافی به نازلهای مبدل وارد نکنند.
شستوشو و رفع گرفتگی
اگر رسوب یا گرفتگی نامتقارن، توزیع جریان را برهم زده باشد، شستوشوی اصولی میتواند لرزش مبدل را کاهش دهد. ماده شوینده و روش شستوشو نیز باید با جنس تیوبها، صفحات و واشرها سازگار باشند.
پایش دورهای
پس از نصب مبدل، راهاندازی یا تعمیر اساسی باید دامنه و فرکانس لرزش ثبت شود تا وضعیت عادی دستگاه مشخص باشد. مقایسه دورهای این اطلاعات با دبی، افت فشار و دما، به شناسایی تغییرات غیرعادی پیش از خرابی کمک میکند.
نکات ایمنی هنگام مشاهده لرزش غیرعادی
اگر لرزش با نشتی، صدای ضربهای، افزایش دما، افت فشار یا حرکت لولهکشی همراه شده است، باید آن را یک هشدار جدی در نظر گرفت. لمس اتصالات یا تلاش برای سفتکردن پیچهای مبدل داغ و تحت فشار میتواند خطرناک باشد. دستگاه باید مطابق دستورالعمل ایمنی مجموعه از مدار خارج، از منابع انرژی جدا، تخلیه و سرد شود. تنظیم پیچهای فریم مبدل صفحهای در حالت تحت فشار و بازکردن محافظ فن مبدل هواخنک هنگام کار ممنوع است.
اطلاعات لازم برای بررسی لرزش مبدل حرارتی توسط کارشناس
برای تسریع عیبیابی بهتر است اطلاعات زیر در دسترس باشد:
• نوع مبدل، مدل، سال ساخت و نقشه دستگاه؛
• نوع و فاز سیال در هر دو سمت؛
• دبی حداقل، عادی و حداکثر؛
• فشار و دمای ورودی و خروجی؛
• افت فشار فعلی و مقدار آن در شرایط سالم؛
• زمان شروع لرزش و شرایط تشدید یا کاهش آن؛
• محل دقیق صدا یا حرکت؛
• مشخصات پمپ، فن یا کمپرسور و دور کاری آنها؛
• تغییرات اخیر در فرایند یا لولهکشی؛
• سوابق تعمیر، شستوشو و خرابیهای قبلی؛
راهنمای انتخاب و خرید مبدل حرارتی از آرکا تجهیز صدر
اگر لرزش مبدل حرارتی با نشتی، صدای ضربهای، افزایش افت فشار، حرکت لولهکشی، کاهش عملکرد حرارتی یا تکرار خرابی تیوب و واشر همراه باشد، ادامه کار دستگاه بدون بررسی تخصصی میتواند میزان آسیب را افزایش دهد. همچنین اگر منشأ ارتعاش پس از کنترل دبی، فشار، تجهیزات جانبی، ساپورتها و شرایط نصب مشخص نشود، انجام اندازهگیری ارتعاش و بازرسی فنی ضروری است.
برای بررسی دقیق، بهتر است اطلاعاتی مانند نوع مبدل، مشخصات سیال، دبی، فشار، دمای کاری، افت فشار، زمان شروع لرزش و تغییرات اخیر فرایند در اختیار کارشناس قرار گیرد. کارشناسان آرکا تجهیز صدر میتوانند براساس این اطلاعات، شرایط مبدل و تجهیزات متصل را ارزیابی کرده و راهکار مناسب برای عیبیابی، تعمیر یا اصلاح عملکرد دستگاه را پیشنهاد دهند.
