منبع انبساط شاید در نگاه اول یکی از اجزای ساده موتورخانه یا سیستم گرمایشی به نظر برسد، اما خرابی یا انتخاب نادرست آن میتواند باعث نوسان فشار، باز شدن مکرر شیر اطمینان و اختلال در عملکرد تجهیزات شود. شناخت تفاوت منبع انبساط باز و بسته، نحوه کار هرکدام و انتخاب ظرفیت مناسب، برای حفظ پایداری فشار و عملکرد صحیح سیستم اهمیت زیادی دارد. در این مقاله، انواع منبع انبساط، کاربردها، تفاوتها، علائم خرابی و روش محاسبه حجم مناسب آن را بررسی میکنیم.

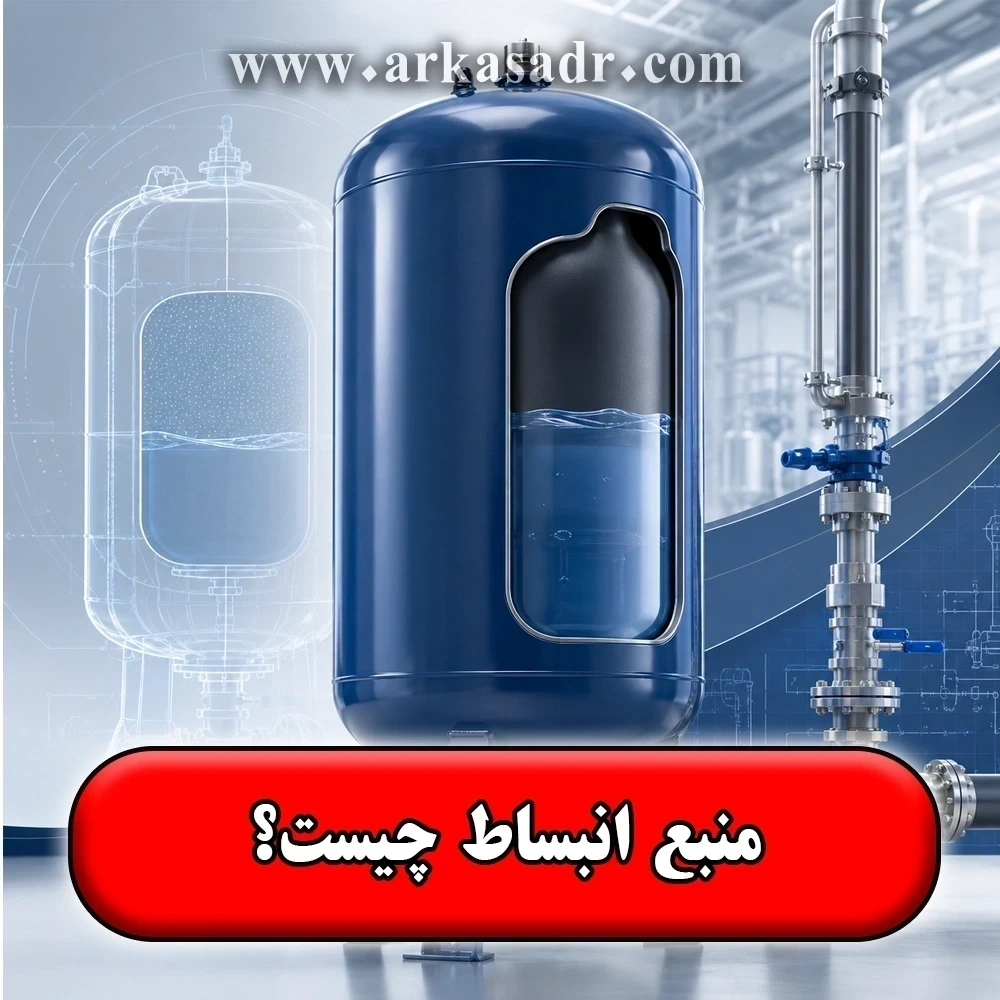

منبع انبساط چیست؟
منبع انبساط، یک مخزن فلزی یا پلیمری است که در سیستمهای گرمایشی و سرمایشی، مانند پکیجها و موتورخانهها، برای مدیریت تغییرات حجم آب به کار میرود. وظیفه اصلی آن، جبران انبساط حرارتی آب است. وقتی آب گرم میشود، حجم آن افزایش مییابد و اگر این افزایش حجم کنترل نشود، فشار سیستم بیش از حد بالا رفته و میتواند به لولهها و تجهیزات آسیب برساند. مخزن انبساط با داشتن یک دیافراگم یا بالون پلاستیکی، فضای لازم برای انبساط آب را فراهم میکند و از افزایش ناگهانی فشار جلوگیری میکند.
این دستگاه صنعتی، نقشی اساسی در افزایش طول عمر و کارایی کل سیستم گرمایشی و سرمایشی دارد.

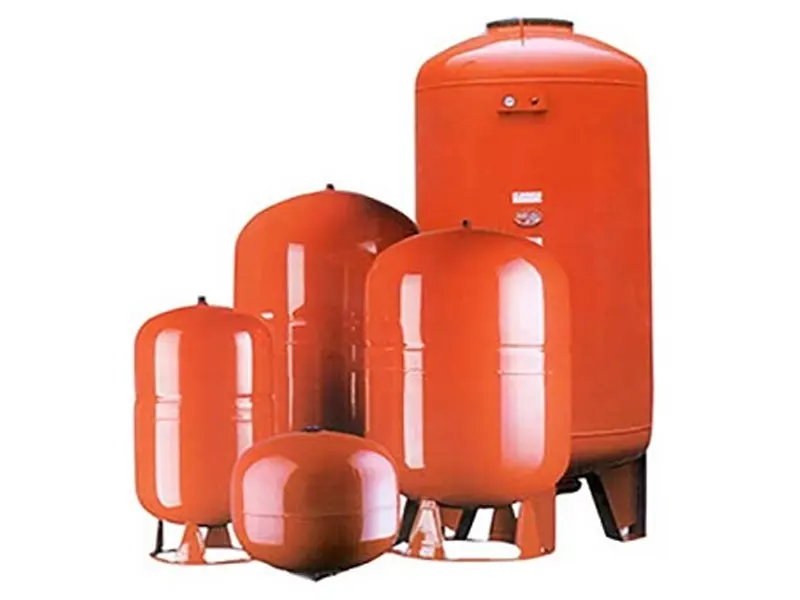

انواع منبع انبساط یا مخزن تحت فشار
مخزن تحت فشار، که برای کنترل فشار و حجم آب در سیستمهای گرمایشی و سرمایشی به کار میرود، به دو دسته اصلی تقسیم میشود: مخزن انبساط باز و مخزن انبساط بسته. هر یک از این انواع، کاربردها و ویژگیهای خاص خود را دارند.
منبع انبساط باز

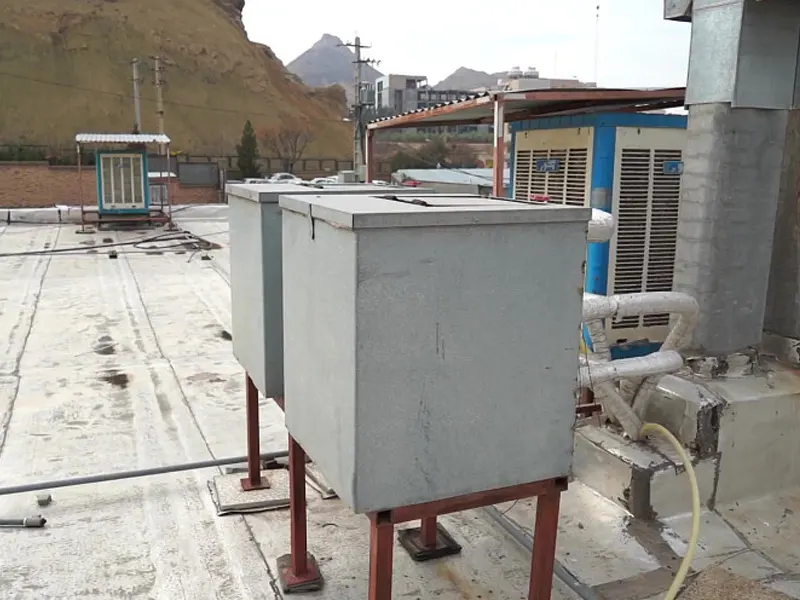

منابع انبساط باز، که به آن مخزن تحت فشار روباز یا منبع انبساط اتمسفریک هم گفته میشود، مخزنی است که مستقیماً با هوای آزاد در ارتباط است و معمولاً در بالاترین نقطه سیستم، مثل پشت بام، نصب میشود. این نوع منبع با استفاده از فشار اتمسفر، فشار سیستم را کنترل میکند و برای سیستمهایی با دمای پایینتر و فشار کمتر مناسب است. نصب منبع انبساط باز در بالاترین نقطه سیستم باعث میشود این منبع با هوای آزاد در ارتباط باشد و فشار اتمسفر را تحمل کند؛ به همین دلیل به آن «باز» گفته میشود
از مزایای اصلی این سیستم، سادگی، هزینه کم و عدم نیاز به نگهداری پیچیده است. با این حال، معایبی مانند اتلاف انرژی حرارتی به دلیل قرارگیری در فضای باز و همچنین اکسیژنگیری آب توسط هوای محیط، باعث خوردگی و زنگزدگی قطعات فلزی سیستم در درازمدت میشود.

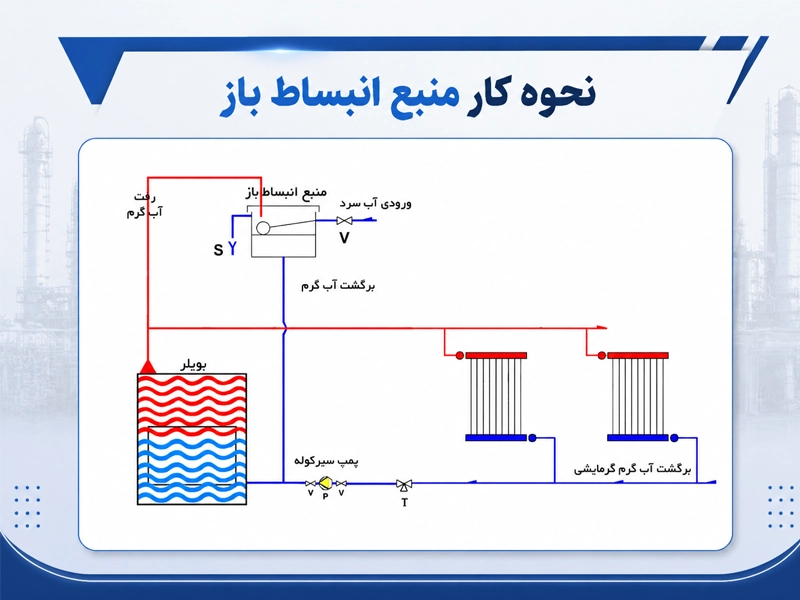

طرز کار منبع انبساط باز چیست؟
عملکرد منبع انبساط بر اساس قانون انبساط حرارتی سیالات است.
هنگامی که آب در دیگ یا بویلر گرم میشود، حجم آن افزایش مییابد و آب اضافی به سمت مخزن انبساط باز که در بالاترین نقطه سیستم (معمولاً روی پشتبام) قرار گرفته، جریان پیدا میکند. این منبع به عنوان یک "دریچه اطمینان" عمل میکند و آب اضافی را در خود جای میدهد. وقتی سیستم خنک میشود، حجم آب کاهش مییابد و آب ذخیرهشده در مخزن تحت فشار به داخل سیستم برمیگردد تا کمبود حجم را جبران کند.
در صورت بروز مشکل در منبع انبساط پشت بام و بالا رفتن بیش از حد دما و فشار، آب اضافی به داخل منبع سرریز میکند و از طریق لولههای سرریز به سمت فاضلاب یا محلی دیگر هدایت میشود تا از آسیب به سیستم جلوگیری کند.
منبع انبساط بسته
این نوع منبع که به آن منبع انبساط دیافراگمی نیز گفته میشود، یک مخزن کاملاً بسته است که توسط یک دیافراگم لاستیکی به دو بخش تقسیم شده است. یک بخش حاوی آب سیستم و بخش دیگر حاوی هوای فشرده یا گاز نیتروژن است. نصب مخزن انبساط بسته معمولاً در نزدیکی بویلر یا پکیج است. زمانی که آب گرم میشود و حجم آن افزایش مییابد، به بخش آبی مخزن وارد میشود و با فشرده کردن گاز پشت دیافراگم، فشار سیستم را ثابت نگه میدارد. از مزایای این سیستم میتوان به جلوگیری از هدر رفت انرژی، عدم خوردگی قطعات به دلیل جلوگیری از ورود اکسیژن و نصب آسان آن در فضای داخلی اشاره کرد. تنها نقطه ضعف آن این است که فشار گاز آن باید به صورت دورهای چک و تنظیم شود.
این منابع برخلاف منابع انبساط باز، نیازی به ارتباط با هوای آزاد و نصب در بالاترین نقطه ساختمان ندارند و معمولاً در موتورخانه یا نزدیک به تجهیزات اصلی نصب میشوند. انواع این دستگاه شامل:
- 1. منبع تیوپی
- 2. منبع دیافراگمی
- 3. منبع جریان گذرا

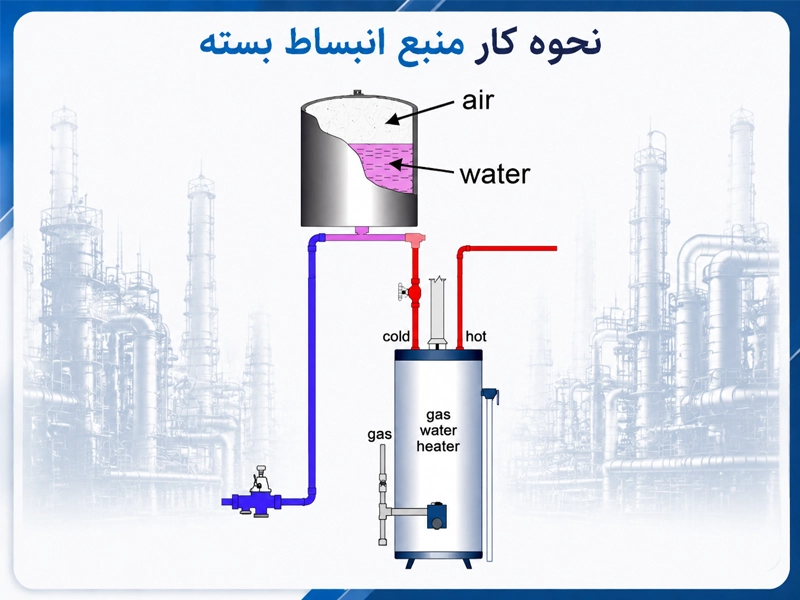

نحوه کار منبع انبساط بسته چیست؟
زمانی که آب در سیستم گرمایشی (مثل پکیج یا موتورخانه) گرم میشود، حجم آن افزایش پیدا میکند. از آنجا که آب غیرقابل فشرده شدن است، این افزایش حجم باعث بالا رفتن فشار مبنع انبساط میشود. مخزن انبساط بسته با جذب این آب اضافی، از زیاد شدن فشار بیش از حد و آسیب به لولهها و تجهیزات جلوگیری میکند. در این فرآیند، آب اضافی وارد بخش دیافراگمی شده و دیافراگم را به سمت بخش گاز فشار میدهد. این فشار باعث فشرده شدن گاز در بخش دوم میشود و فضای لازم برای انبساط آب را فراهم میکند.
هنگامی که سیستم خنک میشود، آب منقبض شده و فشار سیستم کم میشود. در این حالت، فشار گاز فشرده شده در منبع انبساط، آب را مجدداً به داخل سیستم هدایت میکند تا فشار به حالت عادی بازگردد و از افت فشار و آسیب به پمپها جلوگیری شود.
جدول مقایسه منبع انبساط باز و بسته
| ویژگی |
منبع انبساط باز |
منبع انبساط بسته |
| ارتباط با هوای آزاد |
دارد |
ندارد |
| محل نصب |
معمولاً در بالاترین نقطه سیستم |
موتورخانه یا محل مناسب مدار |
| نحوه جبران انبساط |
تغییر سطح آب داخل مخزن |
فشرده شدن گاز پشت دیافراگم |
| تماس سیال با اکسیژن |
بیشتر |
بسیار کمتر |
| اتلاف حرارتی |
بیشتر |
کمتر |
| تنظیم فشار اولیه |
نیاز ندارد |
نیاز دارد |
| محدودیت محل نصب |
بیشتر |
کمتر |
| کاربرد متداول |
سیستمهای گرمایشی باز و برخی سیستمهای سنتی |
مدارهای بسته گرمایشی و سرمایشی |
کاربردهای منبع تحت فشار دیافراگمی
منابع انبساط بسته کاربردهای گستردهای دارند که اصلیترین آنها عبارتند از:
- ✔️ سیستمهای گرمایش مرکزی و موتورخانهها: برای کنترل فشار ناشی از گرم شدن آب در دیگها و پکیجها، حفظ فشار مطلوب در مدار و جلوگیری از آسیب به تجهیزات.
- ✔️ سیستمهای پکیج دیواری و زمینی: تمامی پکیجهای گرمایشی به یک منبع انبساط داخلی مجهز هستند تا نوسانات فشار آب را مدیریت کنند.
- ✔️ سیستمهای سرمایشی: در سیستمهای سرمایشی صنعتی و تهویه مطبوع نیز برای جبران تغییرات حجم سیال خنککننده (مانند گلیکول) استفاده میشوند.
- ✔️ سیستمهای آبرسانی تحت فشار: در کنار پمپهای خانگی یا صنعتی، برای جلوگیری از روشن و خاموش شدن مکرر پمپ (تأمین فشار در مصارف کم) و افزایش طول عمر پمپ به کار میروند.
- ✔️ سیستمهای آبگرم خورشیدی: برای مدیریت انبساط آب ناشی از گرمای خورشید استفاده میشوند.
استفاده از این منابع مزایایی مانند عدم نیاز به نصب در ارتفاع بالا، کاهش خوردگی و زنگزدگی تجهیزات (به دلیل عدم تماس آب با اکسیژن هوا) و افزایش طول عمر سیستم را به همراه دارد.

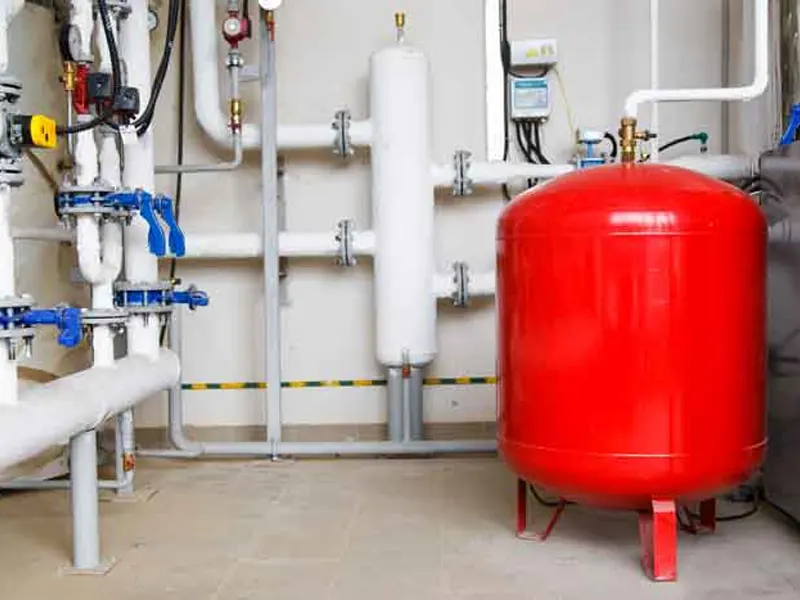

منبع انبساط موتورخانه چیست؟
منبع انبساط یکی از اجزای حیاتی در سیستمهای گرمایش آب در ساختمان (موتورخانه) است که وظیفه کنترل تغییر حجم آب بر اثر تغییر دما را بر عهده دارد. وقتی آب در دیگ گرم میشود، طبق قوانین فیزیک حجم آن افزایش مییابد. از آنجایی که سیستم لولهکشی یک فضای بسته و غیرقابل انعطاف است، این افزایش حجم باعث بالا رفتن شدید فشار منبع انبساط میشود. اگر این فشار اضافی تخلیه یا کنترل نشود، میتواند منجر به ترکیدگی لولهها، دیگ یا اتصالات شود.
مطلب پیشنهادی: مبدل موتورخانه چیست؟

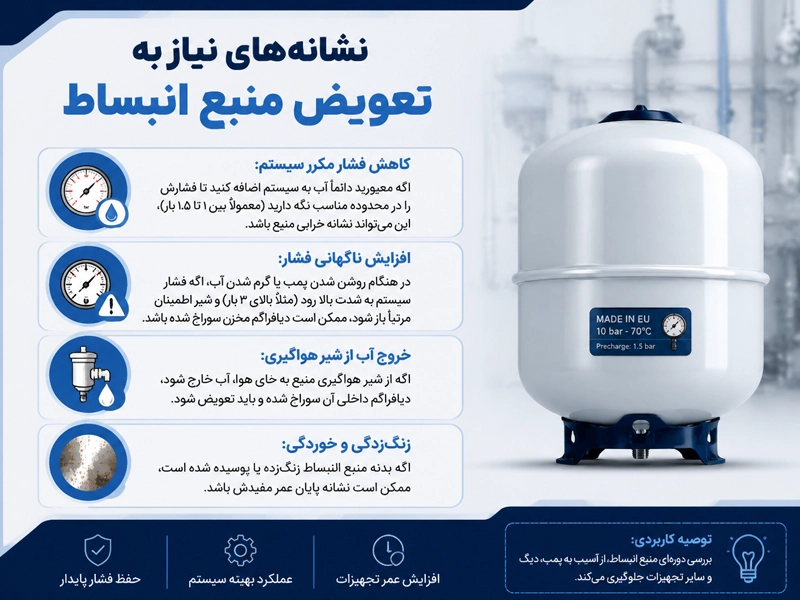

نشانههای نیاز به تعویض انواع منبع انبساط موتورخانه
یکی از مهمترین وظایف منبع انبساط موتورخانه و پیکجها، جذب فشار اضافی آب در سیستم گرمایشی هست. در ادامه به بررسی علائم خرابی منبع انبساط میپردازیم:
- ✔️ کاهش فشار مکرر سیستم: اگه مجبورید دائماً آب به سیستم اضافه کنید تا فشارش را در محدوده مناسب نگه دارید (معمولاً بین ۱ تا ۱.۵ بار)، این میتواند نشانه خرابی منبع باشد.
- ✔️ افزایش ناگهانی فشار: در هنگام روشن شدن پمپ یا گرم شدن آب، اگه فشار سیستم به شدت بالا رود (مثلاً بالای ۳ بار) و شیر اطمینان مرتباً باز شود، ممکن است دیافراگم مخزن سوراخ شده باشد.
- ✔️ خروج آب از شیر هواگیری: اگه از شیر هواگیری منبع به جای هوا، آب خارج شود، دیافراگم داخلی آن سوراخ شده و باید تعویض شود.
- ✔️ زنگزدگی و خوردگی: اگه بدنه منبع انبساط زنگزده یا پوسیده شده است، ممکن است نشانه پایان عمر مفیدش باشد.
نحوه محاسبه حجم منبع انبساط مورد نیاز
برای محاسبه حجم مخزن انبساط، میتوانید از فرمول زیر استفاده نمایید:
Ve=Pa−PiVs⋅(Pf−Pi)
- Vₑ: حجم مورد نیاز منبع انبساط (لیتر)
- Vₛ: حجم کل آب موجود در سیستم (لیتر). این شامل آب داخل دیگ، رادیاتورها و لولههاست. برای محاسبه تقریبی این حجم، میتونید تعداد رادیاتورها و نوع دیگ را در نظر بگیرید. به عنوان مثال، هر پره رادیاتور حدود ۰.۵ لیتر و یک دیگ معمولی حدود ۱۰۰ لیتر آب داره.
- Pᵢ: حداقل فشار کاری سیستم (بار). معمولاً برابر با فشار پر شده اولیه است (۱ تا ۱.۵ بار).
- Pₐ: حداکثر فشار کاری مجاز سیستم (بار). این فشار معمولاً توسط شیر اطمینان تنظیم میشود و حدود ۳ بار است.
- Pƒ: فشار نهایی سیستم (بار). این فشار در دمای حداکثر کاری سیستم و با افزایش دما به وجود میآید و میتواند بین ۲ تا ۲.۵ بار باشد.
برای مثال، اگه حجم کل آب سیستم شما ۲۰۰ لیتر باشه و فشار اولیه ۱ بار و فشار نهایی ۲.۵ بار در نظر گرفته بشه، حجم منبع انبساط مورد نیاز به این صورت محاسبه میشه:
Ve=3−1200⋅(2.5−1)=2200⋅1.5=150 لیتر
اهمیت یا لزوم استفاده از مخزن تحت فشار
منبع انبساط یا مخزن تحت فشار یکی از اجزای حیاتی در سیستمهای گرمایشی و سرمایشی بسته مثل پکیجها و موتورخانههاست. این مخزن دو وظیفه اصلی و مهم را بر عهده دارد: جبران افزایش حجم آب و حفظ فشار سیستم.
جبران افزایش حجم آب
یکی از مهمترین دلایل استفاده از منبع انبساط، جلوگیری از افزایش خطرناک فشار در مدارهای بسته است. افزایش دمای سیال باعث افزایش حجم آن میشود و در صورت نبود فضای مناسب برای جبران این تغییر حجم، فشار واردشده به دیگ، مبدل حرارتی، پمپ، لولهها و اتصالات افزایش مییابد. منبع انبساط مانند بالشتک هوا با کنترل این تغییرات حجمی، فشار سیستم را در محدوده ایمن نگه داشته و از استهلاک زودرس یا آسیبدیدگی تجهیزات جلوگیری میکند.
حفظ فشار سیستم
منبع انبساط علاوه بر جذب افزایش حجم سیال در زمان بالا رفتن دما، هنگام سرد شدن سیستم نیز به حفظ فشار مدار کمک میکند. با کاهش دمای سیال، حجم آن کمتر شده و فشار سیستم افت میکند. در این شرایط، مخزن انبساط با بازگرداندن بخشی از سیال ذخیرهشده به مدار، کاهش حجم را جبران کرده و از افت بیش از حد فشار، اختلال در عملکرد پمپ و ورود هوا به سیستم جلوگیری میکند. به این ترتیب، فشار مدار در محدوده مناسب باقی مانده و تجهیزات سیستم در شرایط پایدار و ایمن کار میکنند.

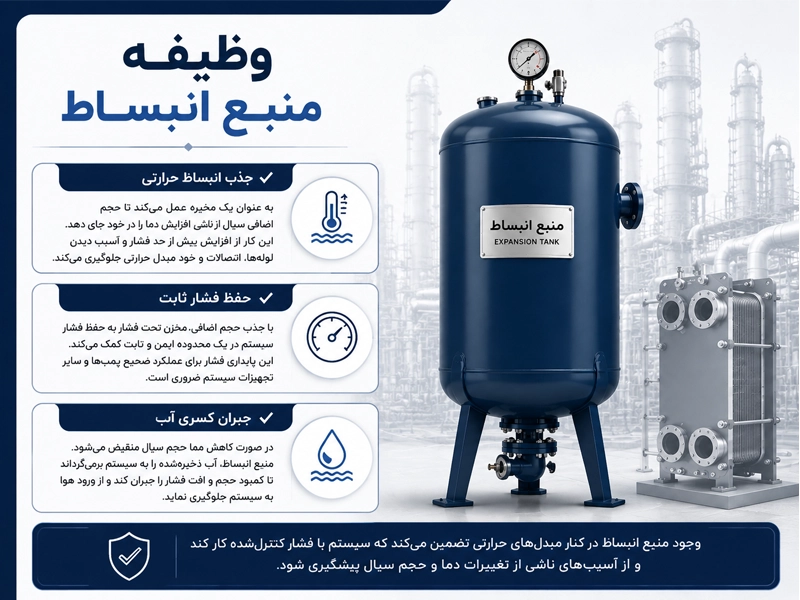

وظیفه منبع انبساط | منبع انبساط چه کاربردی در سیستمهای دارای مبدلهای حرارتی دارد؟
در سیستمهای دارای مبدلهای حرارتی، مخزن انبساط نقش حیاتی در کنترل فشار و جبران تغییرات حجم سیال دارد. وقتی سیال (معمولاً آب) در مبدل حرارتی گرم میشود، حجم آن افزایش مییابد و در نتیجه، فشار درون سیستم بالا میرود.
- ✔️ جذب انبساط حرارتی: به عنوان یک مخزن ذخیره عمل میکند تا حجم اضافی سیال ناشی از افزایش دما را در خود جای دهد. این کار از افزایش بیش از حد فشار و آسیب دیدن لولهها، اتصالات و خود مبدل حرارتی جلوگیری میکند.
- ✔️ حفظ فشار ثابت: با جذب حجم اضافی، مخزن تحت فشار به حفظ فشار سیستم در یک محدوده ایمن و ثابت کمک میکند. این پایداری فشار برای عملکرد صحیح پمپها و سایر تجهیزات سیستم ضروری است.
- ✔️ جبران کسری آب: در صورت کاهش دما، حجم سیال منقبض میشود. منبع انبساط، آب ذخیرهشده را به سیستم برمیگرداند تا کمبود حجم و افت فشار را جبران کند و از ورود هوا به سیستم جلوگیری نماید.
وجود منبع انبساط در کنار مبدلهای حرارتی تضمین میکند که سیستم با فشار کنترلشده کار کند و از آسیبهای ناشی از تغییرات دما و حجم سیال پیشگیری شود.
راهنمای خرید منبع انبساط و عوامل مؤثر بر قیمت آن
برای خرید منبع انبساط، ابتدا باید نوع سیستم و شرایط کاری آن بهدرستی مشخص شود. عواملی مانند حجم آب مدار، فشار کاری، محدوده دمایی و انتخاب بین منبع باز یا بسته در تعیین گزینه مناسب نقش دارند. پس از مشخص شدن این موارد، میتوان قیمت منبع انبساط را بررسی کرد؛ زیرا قیمت آن به ظرفیت مخزن، کیفیت ساخت، نوع دیافراگم یا تیوپ و برند سازنده بستگی دارد. انتخاب صحیح مخزن انبساط در نهایت به کنترل بهتر فشار، کاهش نوسانات و عملکرد پایدارتر سیستم کمک میکند.
معروفترین تولیدکنندگان منبع انبساط در ایران
شرکتهای متعددی در زمینه طراحی و تولید انواع منبع انبساط باز، بسته و تحت فشار در ایران فعالیت میکنند، اما برخی برندها به دلیل کیفیت ساخت، استفاده از ورقهای استاندارد، رعایت الزامات فنی، تنوع ظرفیت منبع انبساط، سابقه فعالیت و اجرای پروژههای بزرگ، جایگاه شناختهشدهتری در بازار تأسیسات کشور دارند. در ادامه با تعدادی از معتبرترین تولیدکنندگان منبع انبساط در ایران آشنا میشوید.
- پاکمن: از بزرگترین تولیدکنندگان تجهیزات موتورخانه و تأسیسات گرمایشی که انواع منبع انبساط باز، بسته و تحت فشار را مطابق استانداردهای روز تولید میکند.
- بخار سازه: تولیدکننده انواع منبع انبساط باز و بسته، مخازن تحت فشار و تجهیزات موتورخانه که محصولات خود را برای کاربردهای ساختمانی، تجاری و صنعتی عرضه میکند.
- شوفاژکار: یکی از برندهای باسابقه صنعت تأسیسات که علاوه بر دیگهای فولادی، انواع منابع انبساط و تجهیزات گرمایشی را نیز تولید و عرضه میکند.
- گروه صنعتی هفت: از تولیدکنندگان تجهیزات موتورخانه و مخازن فلزی که در زمینه ساخت انواع منبع انبساط، منابع کویلدار و مخازن تحت فشار برای پروژههای ساختمانی و صنعتی فعالیت دارد.
