در بسیاری از سیستمهای تهویه مطبوع و فرآیندهای صنعتی، تولید گرما یک بخش جدانشدنی از کار است و اگر این حرارت مدیریت نشود، میتواند کل عملکرد مجموعه را تحت تأثیر قرار دهد. معمولاً برای کنترل این شرایط از آب بهعنوان واسطه انتقال حرارت استفاده میشود تا گرما را از مبدلها و کندانسورها گرفته و به بخش دیگری منتقل کند. برج خنککننده در این میان نقش اصلی را دارد و با خنک کردن آب، آن را دوباره به چرخه سیستم برمیگرداند تا روند کار بدون اختلال ادامه پیدا کند.
برج خنک کننده چیست؟ و چه کاربردی دارد؟
برج خنککننده نوعی مبدل حرارتی و از تجهیزات اصلی در سیستمهای صنعتی و تهویه مطبوع است که برای کاهش دمای آب در گردش به کار میرود. در این دستگاه، آب گرم از بالای برج وارد شده و روی سطوح پخشکننده توزیع میشود تا سطح تماس آن با جریان هوا افزایش یابد؛ در نتیجه، گرمای اضافی آب به هوا منتقل شده و دمای آن کاهش مییابد. استفاده از کولینگ تاور به کنترل دمای سیستم، جلوگیری از افزایش بیش از حد حرارت و حفظ عملکرد بهینه تجهیزات کمک میکند.
در ادامه این مقاله، ضمن معرفی کلی برج خنککننده، بهصورت خلاصه به اجزای برج خنک کننده و انواع برج خنک کننده نیز پرداخته شده است تا دید کاملتری نسبت به این سیستم داشته باشید. برای مطالعه جزئیات بیشتر هر بخش، میتوانید به مقالات مرتبط آنها مراجعه کنید.
نحوه عملکرد برج خنک کننده
طرز کار برج خنک کننده بر پایه تبادل حرارت بین آب و هوا است، بهطوری که آب گرم خروجی از تجهیزات صنعتی وارد برج شده و از طریق نازلها روی پکینگها پخش میشود تا سطح تماس بیشتری با جریان هوا ایجاد گردد. همزمان، هوا به کمک فن یا جریان طبیعی از داخل برج عبور کرده و با تماس مستقیم با قطرات آب، بخشی از آن را تبخیر میکند. این فرآیند تبخیر باعث جذب حرارت از آب باقیمانده شده و در نتیجه دمای آن کاهش مییابد. در نهایت، آب خنکشده در بخش پایینی برج جمعآوری شده و مجدداً وارد چرخه صنعتی میشود. عواملی مانند میزان تماس آب و هوا، سرعت جریان هوا و طراحی داخلی برج تأثیر مستقیمی بر راندمان عملکرد برج خنک کن دارند.

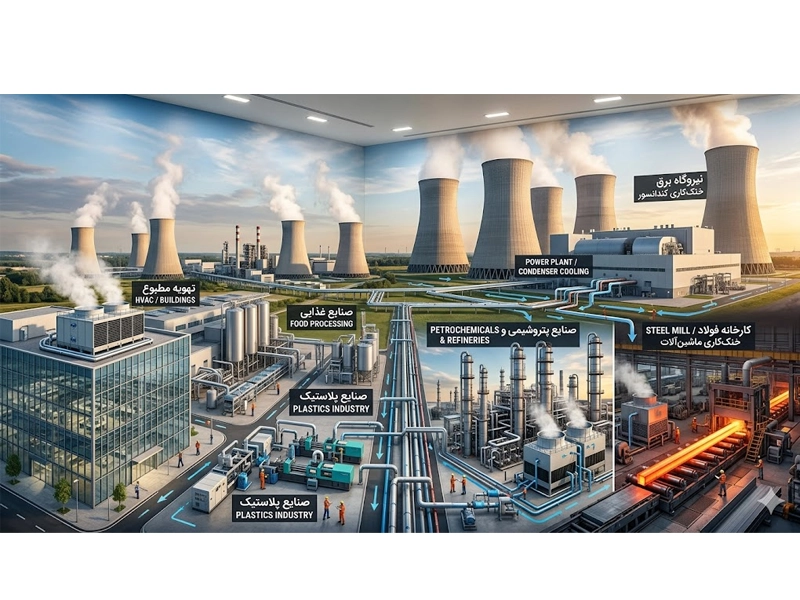

کاربردهای برج خنک کننده
کولینگ تاور در صنایع مختلفی مورد استفاده قرار میگیرد که در آنها تولید گرما بخش جدانشدنی از فرآیند است و باید دما بهصورت مداوم کنترل شود. در نیروگاههای برق، این سیستم برای خنک کردن آب خروجی از کندانسورها به کار میرود تا چرخه تولید برق بدون اختلال ادامه پیدا کند. برج خنک کننده نیروگاه و پالایشگاهها برای کنترل دمای تجهیزات استفاده میشود. در کارخانههای فولاد و ریختهگری نیز این سیستم نقش مهمی در کاهش دمای ماشینآلات تحت فشار حرارتی دارد. علاوه بر این، در سیستمهای تهویه مطبوع ساختمانهای بزرگ برای خنک کردن آب چیلرها و همچنین در صنایع غذایی و پلاستیک برای حفظ دمای مناسب فرآیند تولید به کار گرفته میشود.

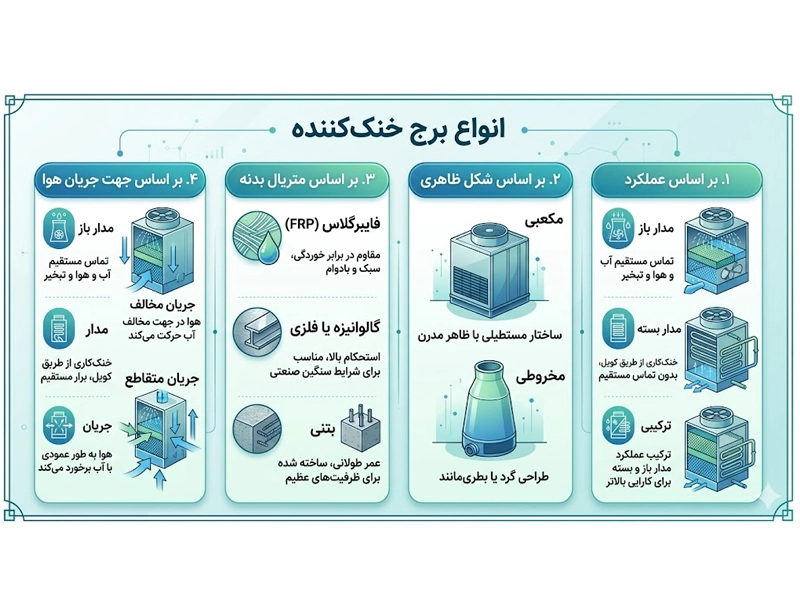

انواع برج خنک کننده
کولینگ تاور هوا خنک بر اساس شرایط طراحی و نحوه عملکرد به چند دسته اصلی تقسیم میشود که هرکدام برای شرایط خاصی مورد استفاده قرار میگیرند. در این میان برج کننده مدار باز و مدار بسته به عنوان مهمترین انواع برج خنک کننده شناخته میشوند. برج های خنک کننده به ۴ دسته اصلی تقسیم میشود:
1. بر اساس عملکرد
• برج خنک کننده مرطوب یا مدار باز: در این نوع، آب مستقیماً با هوا در تماس قرار میگیرد و برای سیستمهای صنعتی عمومی با نیاز به راندمان بالا و هزینه کمتر استفاده میشود؛ اما مصرف آب در آن بیشتر است.
• برج خنک کننده خشک یا مدار بسته: آب بدون تماس مستقیم با هوا خنک میشود و به همین دلیل برای صنایع حساس، بهداشتی و سیستمهایی که نیاز به کنترل دقیقتر کیفیت آب دارند مناسب است.
• هیبریدی یا ترکیبی: در این نوع برج خنک کن، از ترکیب مدار باز و بسته برای خنککاری استفاده میشود که باعث کاهش مصرف آب، کنترل بهتر دما و افزایش راندمان سیستم میگردد.
2. بر اساس شکل ظاهری
• مکعبی: به دلیل طراحی فشرده و اشغال فضای کمتر، در بیشتر پروژههای صنعتی و ساختمانی کاربرد دارد.
• مخروطی: معمولاً در پروژههای بزرگ و ظرفیتهای بالاتر استفاده میشود و به دلیل طراحی خاص، جریان هوا را بهتر هدایت میکند.
3. بر اساس متریال بدنه
• فایبرگلاس: سبک، مقاوم در برابر خوردگی و مناسب برای اکثر کاربردهای صنعتی و محیطهای مرطوب است.
• گالوانیزه یا فلزی: دارای استحکام بالا بوده و در پروژههایی با شرایط کاری سنگین استفاده میشود، اما نیاز به نگهداری دورهای دارد.
• بتنی: برای ظرفیتهای بسیار بالا و پروژههای سنگین صنعتی مانند نیروگاهها و پالایشگاهها به کار میرود.
4. بر اساس جهت جریان هوا
• جریان مخالف (Counter Flow): راندمان حرارتی بالاتری دارد و در پروژههایی که بازده خنککاری اهمیت زیادی دارد استفاده میشود.
• جریان متقاطع (Cross Flow): دسترسی آسانتری برای تعمیر و نگهداری دارد و در سیستمهایی که سرویس دورهای مهم است کاربرد دارد.
قطعات برج خنک کننده
کولینگ تاور هوا خنک از بخشهای مختلفی تشکیل شده که هرکدام نقش مشخصی در فرآیند خنکسازی دارند و عملکرد کلی سیستم به هماهنگی اجزای برج خنک کننده وابسته است.
• فن: با به حرکت درآوردن هوا در داخل برج، شرایط لازم برای تبخیر و خنک شدن آب را فراهم میکند.
• قطرهگیر: مانع خروج قطرات آب همراه جریان هوا میشود و از هدررفت آب جلوگیری میکند.
• پکینگ: با افزایش سطح تماس بین آب و هوا، باعث بهبود تبادل حرارت و افزایش راندمان خنککاری میشود.
• نازل آبپاش: آب گرم را بهصورت یکنواخت و پخششده روی پکینگها اسپری میکند تا خنکسازی بهتر انجام شود.
• پورت آب جبرانی: برای جبران آب از دسترفته در اثر تبخیر یا تخلیه در سیستم مورد استفاده قرار میگیرد.
• پورت آب سرریز: در صورت افزایش بیش از حد سطح آب، از خروج آب اضافی جلوگیری میکند.
• پورت آب ورودی: مسیر ورود آب گرم به داخل برج خنک کن را فراهم میکند.
• پورت آب تخلیه: برای تخلیه کامل آب برج در زمان سرویس یا شستوشو استفاده میشود.
• پورت آب سرد خروجی: آب خنکشده را برای استفاده مجدد به سیستم یا تجهیزات صنعتی منتقل میکند.
• کویل برج خنک کننده: در کولینگ تاور مدار بسته، وظیفه انتقال حرارت بین آب و هوا را بدون تماس مستقیم بر عهده دارد.
• الکتروموتور: نیروی لازم برای چرخش فن را تأمین کرده و عملکرد کلی سیستم را فعال میکند.
• تشتک: در قسمت پایین برج قرار دارد و آب خنک شده پس از فرآیند خنککاری در آن جمع میشود.
مزایا و معایب برج خنک کننده در صنایع مختلف
| مزایا برج خنککننده |
معایب برج خنککننده |
| کاهش دمای آب و افزایش راندمان سیستم |
مصرف آب به دلیل تبخیر |
| صرفهجویی در مصرف انرژی |
نیاز به سرویس و نگهداری دورهای |
| مناسب برای ظرفیتهای بالا |
احتمال رسوب و خوردگی |
| افزایش عمر تجهیزات صنعتی |
وابستگی به دمای مرطوب محیط |
| هزینه عملیاتی مناسب |
رشد جلبک و باکتری در صورت عدم کنترل |
| تنوع در طراحی و کاربرد |
ایجاد صدا در برخی مدلها |
| قابل استفاده در صنایع مختلف |
نیاز به فضای نصب مناسب |
نحوه انتقال نیرو در برج خنک کننده
در برجهای خنککننده آب، انتقال نیرو نقش کلیدی در به حرکت درآوردن فن و ایجاد جریان هوای مؤثر برای فرآیند خنکسازی ایفا میکند؛ این نیرو معمولاً توسط الکتروموتور تأمین شده و بسته به طراحی و نیاز سیستم، به دو روش اصلی به فن منتقل میشود. در روش انتقال نیرو بهوسیله تسمه و پولی، موتور با ایجاد حرکت دورانی، انرژی را از طریق تسمه به فن منتقل میکند؛ این ساختار علاوه بر سادگی، امکان تنظیم سرعت و سهولت در تعمیر و نگهداری را فراهم میسازد. در مقابل، در سیستم انتقال مستقیم، الکتروموتور بدون واسطه به فن متصل شده و همین موضوع باعث کاهش اتلاف انرژی، افزایش راندمان و عملکرد پایدارتر دستگاه میشود. در نهایت، انتخاب بهترین روش انتقال نیرو در کولینگ تاور به عواملی مانند ظرفیت دستگاه، شرایط محیطی، میزان مصرف انرژی و نوع کاربرد صنعتی بستگی دارد.
مسیر جریان آب در برج های خنک کننده
در برجهای خنککننده، مسیر جریان آب به شکلی طراحی میشود که آب بهصورت یکنواخت در سراسر برج پخش شده و بیشترین بازده خنکسازی حاصل شود. در این فرآیند، آب گرم پس از خروج از تجهیزات وارد برج شده و از طریق نازلها روی پکینگها توزیع میشود تا بهصورت پیوسته در داخل برج جریان پیدا کند. با حرکت آب در میان اجزای داخلی، بخشی از حرارت آن گرفته شده و دمای آن کاهش مییابد. در نهایت، آب خنکشده در حوضچه پایین برج جمعآوری شده و دوباره به چرخه بازمیگردد.
نحوه محاسبه ظرفیت برج خنک کننده
برای تعیین ظرفیت انواع کولینگ تاور مانند برج خنک کننده تر، میزان حرارتی که باید از آب دفع گردد بهعنوان معیار اصلی در نظر گرفته میشود؛ به این صورت که ابتدا حجم جریان آب در سیستم مشخص شده و سپس با بررسی اختلاف دمای آب در ورودی و خروجی، مقدار بار حرارتی محاسبه میگردد. دقت در این فرآیند اهمیت زیادی دارد، زیرا انتخاب ظرفیت نامناسب میتواند هم باعث کاهش بازده عملکرد و هم افزایش هزینههای بهرهبرداری شود، از اینرو شرایط محیطی و نوع کاربرد در انتخاب ظرفیت بهینه نقش تعیینکنندهای دارند.
عوامل موثر بر ظرفیت برج خنک کننده
ظرفیت برج خنک کننده به عوامل مختلفی بستگی دارد که هرکدام میتوانند روی عملکرد آن اثر بگذارند. برای مثال، هرچه دمای هوای محیط بالاتر باشد، خنککردن آب دشوارتر میشود و رطوبت زیاد نیز با کاهش تبخیر، کارایی برج را پایین میآورد. از طرفی، کیفیت آب ورودی و میزان املاح آن میتواند بر سطح انتقال حرارت تأثیر بگذارد. علاوه بر این، نحوه طراحی برج، نوع پکینگها و میزان جریان هوا هم در عملکرد نهایی نقش دارند و در زمان انتخاب یا طراحی باید به آنها توجه شود.

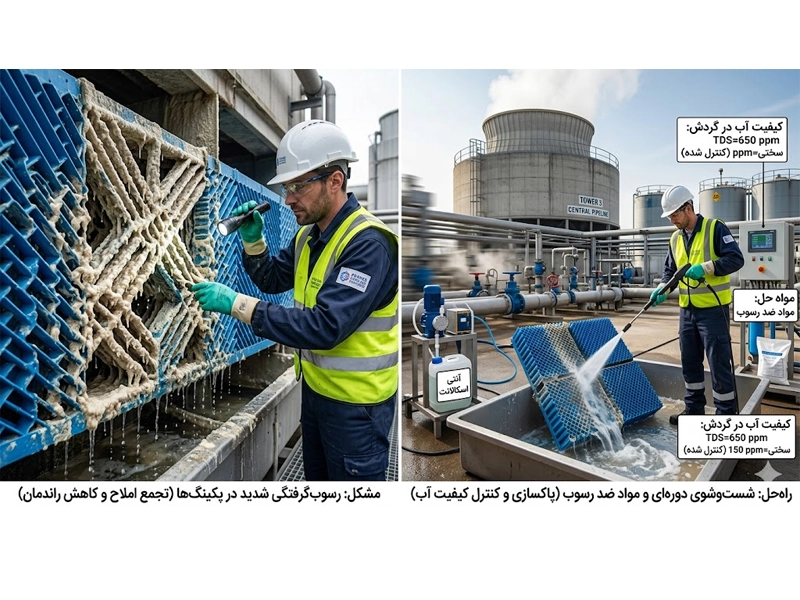

ٰرسوب گرفتگی کولینگ تاور و روش های رفع آن
رسوبگرفتگی در برج خنک کن هوا زمانی شکل میگیرد که املاح محلول در آب بهتدریج در بخشهایی مثل پکینگها و مسیرهای عبور آب تجمع پیدا کنند و باعث کاهش راندمان سیستم شوند؛ این وضعیت معمولاً در سیستمهایی با آب سخت بیشتر مشاهده میشود. برای کنترل این مشکل، روشهایی مانند پیشتصفیه آب پیش از ورود به برج، بهکارگیری مواد ضد رسوب و انجام شستوشوی دورهای قطعات داخلی بهکار گرفته میشود. علاوه بر این، پایش مستمر کیفیت آب در گردش نیز به مدیریت بهتر شرایط کمک کرده و از افت عملکرد ناشی از تشکیل رسوبات جلوگیری میکند.
نکات مهم نگهداری از برج خنک کننده
کولینگ تاور صنعتی نیازمند سرویس و نگهداری منظم است تا عملکرد بهینه سیستم حفظ شود و کارایی آن در طول زمان کاهش پیدا نکند. این رسیدگی مستمر با پیشگیری از خرابیها، موجب افزایش عمر تجهیزات و کاهش هزینههای تعمیرات خواهد شد.
• بررسی لرزشها و صداهای غیرعادی در زمان کار دستگاه
• کنترل سیستم توزیع آب برای حفظ پخش یکنواخت جریان
• تمیزکاری پکینگها جهت جلوگیری از افت راندمان تبادل حرارت
• بررسی وضعیت فن و موتور برای اطمینان از عملکرد صحیح و بدون اختلال
• پایش کیفیت آب در گردش برای جلوگیری از رسوبگرفتگی و کاهش راندمان
نکات ایمنی در استفاده از برج خنک کننده
• هنگام انجام تعمیرات یا سرویس، لازم است برق فن و پمپها قطع شود.
• مسیرهای اطراف برج باید همواره خشک، ایمن و بدون لغزندگی نگه داشته شود.
• ورود به داخل برج تنها باید توسط افراد متخصص و با تجهیزات ایمنی کامل انجام گیرد.
• هرگونه صدای غیرعادی، لرزش یا تغییر در عملکرد برج باید بهعنوان نشانه هشدار بررسی شود.
• سلامت حفاظ فن و قطعات متحرک باید بهصورت دورهای کنترل شود تا از بروز حوادث جلوگیری گردد.
• تماس مستقیم با آب داخل برج باید اجتناب شود، زیرا احتمال وجود آلودگیهای میکروبی و شیمیایی وجود دارد.
• قرار گرفتن در مسیر هوای خروجی برج توصیه نمیشود، چون جریان هوا میتواند ذرات معلق را در محیط پخش کند.
نتیجه گیری
برج خنک کننده یا کولینگ تاور یکی از تجهیزات کلیدی در فرآیندهای صنعتی به شمار میرود که نقش اصلی آن کاهش دمای آب در گردش و کمک به پایداری عملکرد سیستمهای مختلف است. آشنایی با نحوه عملکرد، انواع، اجزا و اصول نگهداری این دستگاه باعث میشود درک دقیقتری از کارکرد آن شکل بگیرد و استفاده از آن در کاربردهای صنعتی با انتخاب آگاهانهتر و بهرهوری بالاتری انجام شود.
