مبدل حرارتی پوسته و لوله چیست؟
مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) یکی از مهمترین و پرکاربردترین تجهیزات انتقال حرارت در صنایع مختلف است. وظیفه اصلی این مبدل حرارتی، انتقال گرما بین دو سیال بدون تماس مستقیم و بدون مخلوط شدن آنهاست. همین ویژگی ساده اما حیاتی، باعث شده در بسیاری از فرایندهای صنعتی بهعنوان یک انتخاب استاندارد و قابل اعتماد شناخته شود.
در این مبدل حرارتی لولهای، یک پوسته استوانهای بزرگ وجود دارد که داخل آن مجموعهای از لولههای باریک و موازی قرار گرفتهاند. یکی از سیالات از داخل لولهها عبور میکند و سیال دیگر در فضای اطراف لولهها داخل پوسته جریان دارد. فرایند انتقال حرارت از طریق دیواره فلزی لولهها انجام میشود؛ به این صورت که گرما از سیال گرمتر گرفته شده و به سیال سردتر منتقل میشود.
نحوه عملکرد مبدل حرارتی پوسته و لوله
مبدل صنعتی پوسته و لوله از دو بخش اصلی پوسته (Shell) و لولهها (Tubes) تشکیل شده است. در این سیستم، سیالی که نیاز به گرم یا سرد شدن دارد از داخل لولهها عبور میکند و سیال دیگر که نقش انتقال حرارت را دارد، در فضای بین لولهها و داخل پوسته جریان مییابد. انتخاب نوع آرایش لولهها درون پوسته، به عواملی مثل نوع سیال، دمای کاری، فشار و ظرفیت حرارتی بستگی دارد تا عملکرد دستگاه با شرایط فرآیند هماهنگ باشد.
در برخی طراحی مبدل حرارتی پوسته و لوله نیز با تغییر تعداد گذرهای سیال، تبادل حرارت بهتر و متناسب با نیاز سیستم انجام میشود. نحوه کار مبدل پوسته و لوله انتقال غیرمستقیم حرارت است؛ بهطوری که سیالات بدون تماس مستقیم با هم، فقط از طریق دیواره لولهها تبادل انرژی دارند. جهت آشنایی و مشاهده کامل ویدئو نحوه کار آن به صفحه نحوه عملکرد مبدل حرارتی پوسته و لوله مراجعه نمایید.

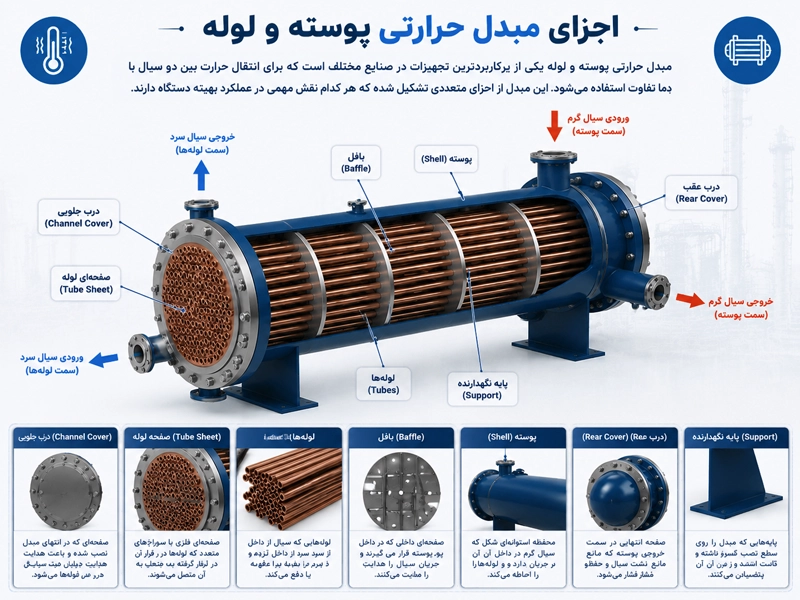

اجزای مبدل حرارتی پوسته و لوله
مبدل شل اند تیوب (Shell and Tube) از بخشهای مختلفی تشکیل شده که هر کدام نقش مشخصی در عملکرد دستگاه دارند. شناخت این اجزا کمک میکند بهتر بفهمیم این تجهیز چگونه کار میکند و چرا در صنایع مختلف کاربرد گستردهای دارد.
1- پوسته (Shell)
پوسته یک محفظه استوانهای فلزی است که معمولاً از فولاد یا آلیاژهای مقاوم ساخته میشود. این بخش، فضای اصلی عبور یکی از سیالات (معمولاً سیال با فشار کمتر یا سیال خنککننده) را فراهم میکند و لولهها درون آن قرار میگیرند.
2- لوله ها (Tubes)
لولهها مسیر عبور سیالی هستند که باید گرم یا سرد شود. جنس آنها بسته به شرایط کاری انتخاب میشود؛ مثل استیل، مس، فولاد ضدزنگ یا حتی تیتانیوم. انتخاب درست جنس لوله تاثیر مستقیم روی راندمان و عمر دستگاه دارد.
- ✔استیل
- ✔مس (برای انتقال حرارت بالا)
- ✔ فولاد ضدزنگ (برای مقاومت در برابر خوردگی)
- ✔ تیتانیوم (برای شرایط خورنده مانند آب دریا)
-

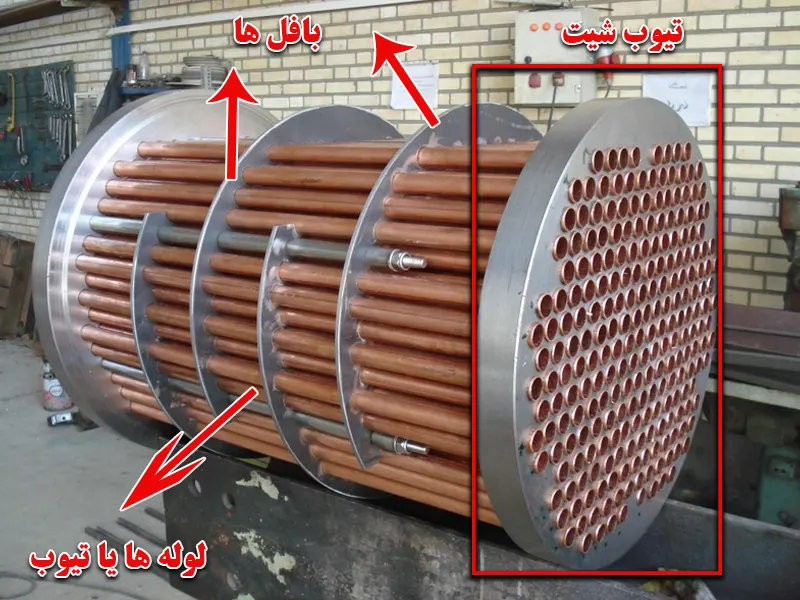

3- تیوب شیت (Tube Sheet)
تیوب شیت صفحهای است که لولهها در آن ثابت میشوند. این قطعه علاوه بر نگهداشتن لولهها در جای خود، از نشت سیال بین دو بخش نیز جلوگیری کرده و نقش مهمی در ایمنی سیستم دارد.
4- بافل ها (Baffles)
بافلها صفحات هدایتکننده داخل پوسته هستند که مسیر جریان سیال را کنترل میکنند. این قطعات باعث افزایش تلاطم جریان و در نتیجه بهبود انتقال حرارت میشوند. همچنین از لرزش و آسیب دیدن لولهها هم جلوگیری میکنند.
5- نازل ها (Nozzles)
نازلها نقاط ورود و خروج سیال به مبدل هستند. طراحی درست آنها کمک میکند جریان سیال به شکل یکنواخت وارد سیستم شود و افت راندمان کاهش پیدا کند.
6- اتصالات (Connections)
اتصالات وظیفه وصل کردن مبدل به خطوط لولهکشی را دارند. این بخش از اکسچنجر باید در برابر فشار و دمای بالا مقاوم باشد تا از نشتی یا خرابی سیستم جلوگیری شود.
7- تجهیزات جانبی
در برخی کاربردها، تجهیزات اضافی مثل شیرهای کنترل، گیجهای فشار و دما یا فیلترها نیز به مبدل اضافه میشوند تا کنترل و ایمنی فرآیند بهتر انجام شود. هیت اکسچنجرهای لوله ای با مقطع دایره ای که در پوسته استوانه ای شکل نصب شدهاند ساخته میشوند؛ به طوری که محور لوله ها موازی با محور پوسته است.

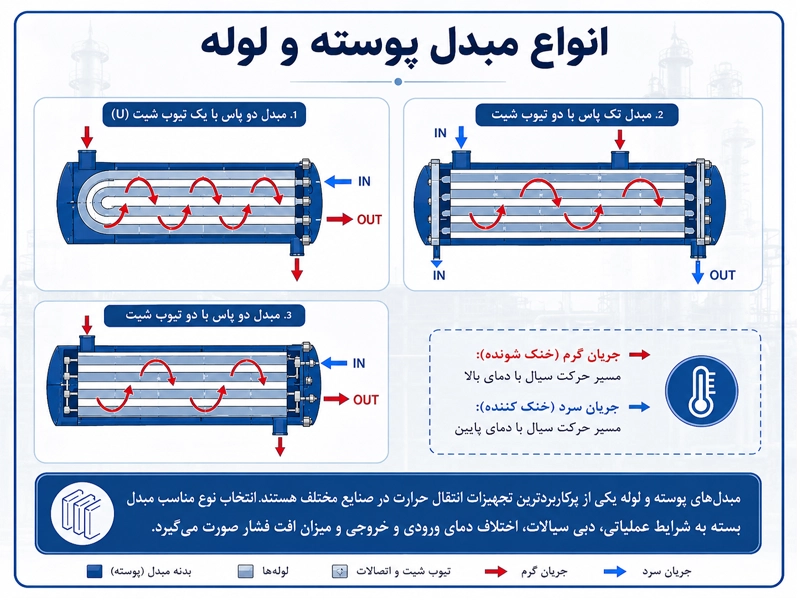

انواع مبدل حرارتی پوسته و لوله صنعتی
مبدلهای پوسته و لوله بر اساس طراحی، نحوه جریان سیال و ساختار داخلی در مدلهای مختلفی تولید میشوند. انتخاب نوع مناسب، کاملاً به شرایط کاری مثل دما، فشار، نوع سیال و میزان راندمان مورد نیاز بستگی دارد.

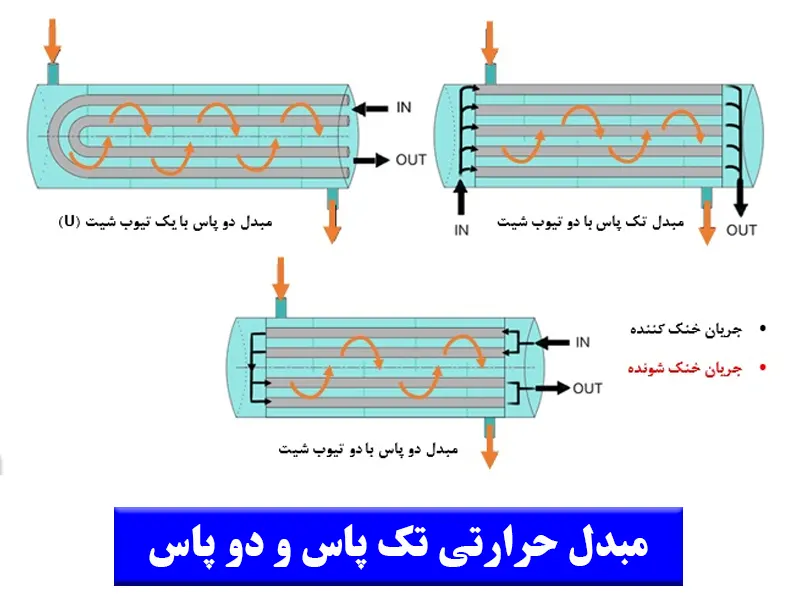

1. نوع تک پاس با دو تیوب شیت
در مبدل حرارتی تکپاس با دو تیوبشیت، سیال داخل لولهها تنها یکبار از طول مبدل عبور میکند و مسیر برگشتی ندارد. این طراحی ساده باعث کاهش افت فشار و جریان یکنواختتر سیال میشود. وجود دو تیوبشیت در دو طرف، لولهها را در جای خود ثابت نگه میدهد و از نشتی بین بخش لوله و پوسته جلوگیری میکند.
2. نوع حرارتی دو پاس با دو تیوب شیت
در مبدل حرارتی دو پاس با دو تیوب شیت، جریان سیال داخل لولهها ابتدا در یک مسیر حرکت کرده و سپس با تغییر جهت داخلی، از بخش دیگری از لولهها عبور میکند. این رفتوبرگشت باعث افزایش زمان تماس سیال با سطح انتقال حرارت شده و در نتیجه تبادل حرارت به شکل مؤثرتری انجام میشود. همچنین وجود دو تیوبشیت در دو سمت، تثبیت لولهها و حرکت پایدارتر جریان در سیستم را به دنبال دارد.
3. نوع تک پاس با یک تیوب شیت

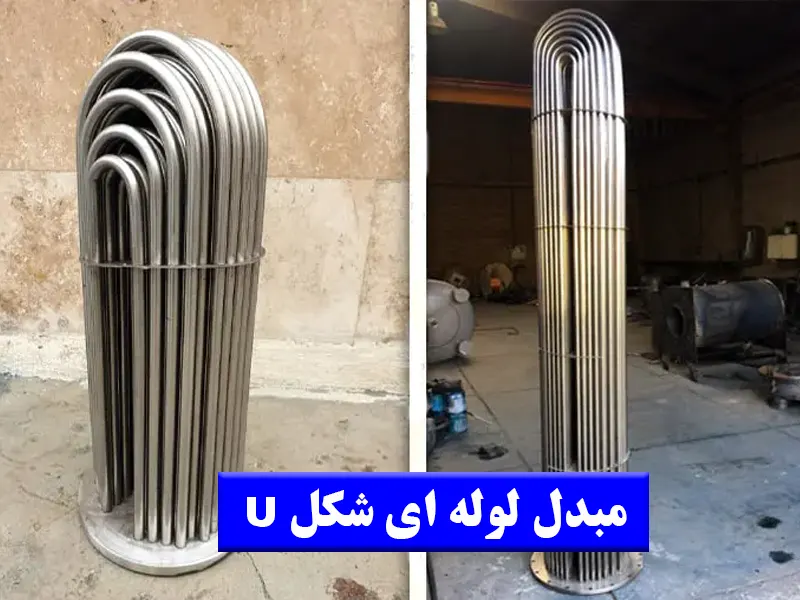

در مبدل حرارتی تکپاس با یک تیوبشیت، تمام لولهها تنها از یک سمت به تیوبشیت متصل میشوند و سمت دیگر بدون اتصال مستقیم به صفحه نگهدارنده قرار میگیرد. این ساختار باعث سادهتر شدن طراحی و کاهش ابعاد و هزینه ساخت میشود؛ معمولاً در شرایطی بهکار میرود که محدودیت فضا یا بودجه وجود دارد. با این حال، به دلیل محدود بودن نقطه نگهداری لولهها و کنترل کمتر روی انبساط حرارتی، استفاده از این مدل در کاربردهای سنگین یا شرایط دمایی بالا محدودتر است.
آرایش لولهها در مبدل حرارتی شل اند تیوپ
آرایش لولهها در اکسچنجر پوسته و لوله (مثلثی، مربعی یا ششضلعی) تعیین کننده چگونگی انتقال حرارت و افت فشار است؛ آرایش مثلثی راندمان بالاتر ولی افت فشار بیشتر دارد، آرایش مربعی افت فشار کمتر و تمیزکاری آسانتری فراهم میکند و ششضلعی حالتی بین این دو است، بنابراین انتخاب آن باید بر اساس نوع سیال و شرایط کاری انجام شود.
مزایای مبدل شل اند تیوپ
هیت اکسچنجر پوسته و لوله برای کاربردهای متنوع صنعتی طراحی و تولید میشوند و میتوانند نیازهای مختلف در فرآیندهای تولیدی را در صنایع گوناگون برطرف کنند. مهمترین مزایای مبدل حرارتی پوسته و لوله عبارتاند از:
• راندمان بالای انتقال حرارت به دلیل سطح تبادل زیاد بین لولهها و سیال
• مقاومت عالی در برابر فشار و دمای بالا مناسب برای شرایط صنعتی سنگین
• قابلیت استفاده در ظرفیتهای حرارتی بالا و دبیهای زیاد سیال
• عملکرد پایدار در صنایع مختلف مثل نفت، گاز، پتروشیمی و نیروگاهها
• طراحی قابل سفارشیسازی متناسب با نوع سیال و شرایط فرآیندی
• نگهداری و تعمیر آسان به دلیل ساختار ماژولار و دسترسی به لولهها
• امکان رسوبزدایی و شستوشوی دورهای برای افزایش طول عمر دستگاه
• کنترل مناسب افت فشار در طراحیهای مهندسی شده و اصولی
• کاهش رسوبگذاری با استفاده از بافلها و بهبود جریان سیال
• قابلیت انتخاب متریال متنوع (استیل، مس، تیتانیوم) برای سیالات خورنده
• طول عمر بالا در صورت انتخاب صحیح طراحی و شرایط بهرهبرداری
• هزینه ساخت و نگهداری مقرونبهصرفه نسبت به بسیاری از مبدلهای صنعتی دیگر
معایب مبدل حرارتی پوسته و لوله
در کنار مزایای متعدد، مبدل حرارتی پوسته و لوله محدودیتهایی نیز دارد که باید در زمان انتخاب و طراحی سیستم به آنها توجه شود. برخی از این چالشها میتوانند بر هزینههای بهرهبرداری، فضای موردنیاز و راندمان بلندمدت تجهیزات تاثیر بگذارند. مهمترین معایب این نوع مبدل حرارتی عبارتاند از:
- • ابعاد بزرگ و نیاز به فضای نصب بیشتر
- • احتمال رسوبگیری لولهها و کاهش راندمان در طول زمان
- • هزینه ساخت و نگهداری بالاتر نسبت به برخی مبدلهای حرارتی دیگر

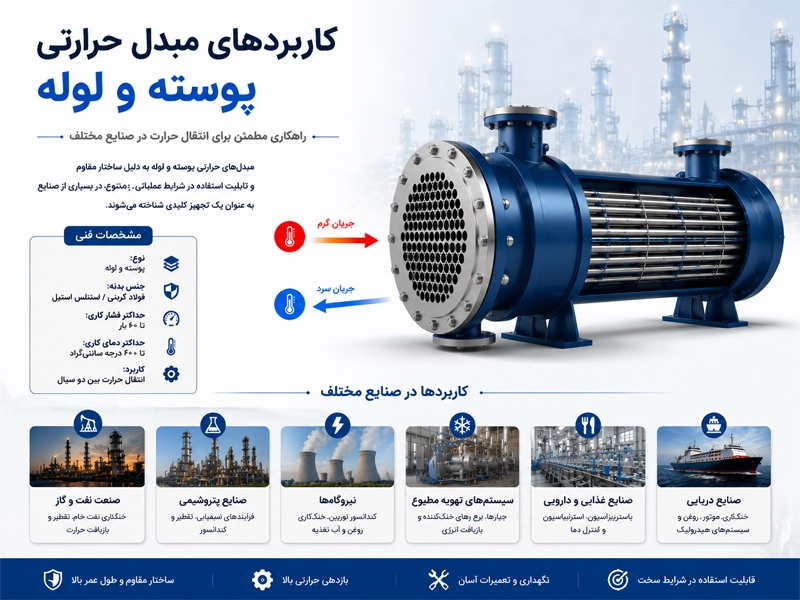

کاربرد مبدل حرارتی پوسته و لوله در صنایع مختلف
مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) به دلیل راندمان بالا، تحمل فشار و دمای زیاد و قابلیت استفاده در شرایط صنعتی سنگین، یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع مختلف محسوب میشود. این دستگاه در فرآیندهایی مانند خنککاری، گرمایش، تقطیر و بازیافت حرارت نقش کلیدی دارد.
برخی از مهم ترین این کاربردهای مبدل حرارتی لولهای عبارتند از:
• صنایع پتروشیمی: تقطیر، خنککاری فرآیندها، تولید بخار
• پالایشگاه نفت و گاز: پیشگرم کردن سیالات، خنکسازی و بازیافت حرارت
• نیروگاهها و تولید برق: خنککاری توربین و ژنراتور، تولید بخار صنعتی
• صنایع شیمیایی: تغلیظ مواد، کنترل دما، استخراج و تصفیه مواد شیمیایی
• صنایع غذایی و لبنی: پاستوریزه کردن، سردسازی، انجماد و فرآوری محصولات
• صنایع دارویی: استریلسازی تجهیزات، کنترل دقیق دمای تولید دارو
• صنایع دریایی: خنککاری موتور کشتی، تولید آب شیرین، گرمکردن روغن
• سیستمهای تهویه مطبوع (HVAC): گرمایش و سرمایش ساختمان، کنترل رطوبت
• صنایع فولاد و فلزات: خنککاری فلزات داغ، بازیافت حرارت و تصفیه آب صنعتی
• صنایع نساجی: رنگرزی، چاپ پارچه، بخاردهی و تکمیل الیاف
• صنایع کاغذ و سلولز: تولید خمیر کاغذ، خشککردن و تصفیه آب فرآیندی
• استخر، سونا و جکوزی: گرم یا سرد کردن آب در سیستمهای رفاهی
• صنایع معدنی و لاستیکسازی: خنککاری تجهیزات و کنترل دمای فرآیند
• صنایع آرایشی و بهداشتی: تنظیم دما در تولید محصولات
• تصفیه فاضلاب: کنترل دما و بهبود راندمان فرآیند تصفیه
تفاوت مبدل حرارتی پوسته و لوله با مبدل صفحه ای
تفاوت مبدل پوسته و لوله با صفحهای در ساختار، ظرفیت و شرایط کاری آنها است. مبدلهای صفحهای به دلیل سطح تبادل حرارتی بیشتر، راندمان بالاتری دارند و فضای کمتری اشغال میکنند؛ اما مبدلهای پوسته و لوله مقاومت بیشتری در برابر فشار و دمای بالا داشته و برای صنایع سنگین مانند نفت، گاز، پتروشیمی و نیروگاهها گزینه مناسبتری محسوب میشوند. به همین دلیل انتخاب بین این دو نوع مبدل به شرایط فرآیند، نوع سیال و الزامات عملیاتی بستگی دارد.

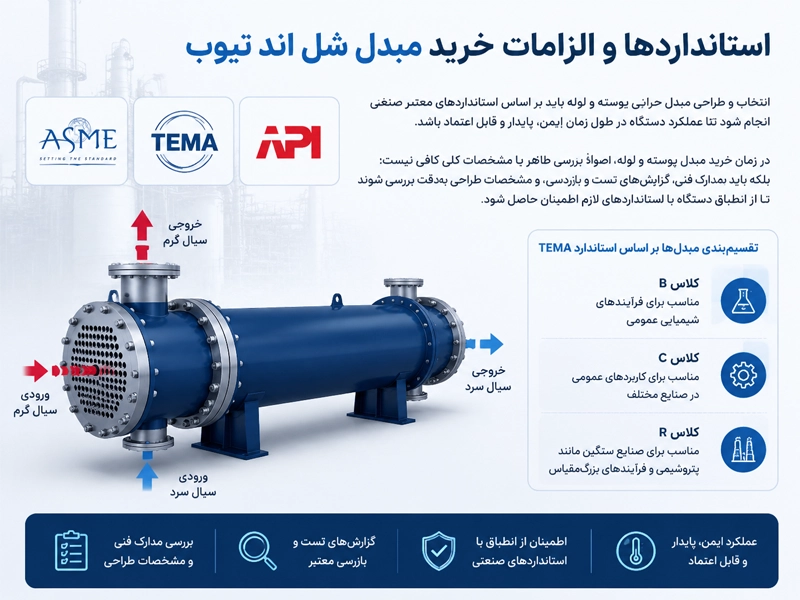

استانداردها و الزامات خرید مبدل شل اند تیوب
انتخاب و طراحی مبدل حرارتی پوسته و لوله باید بر اساس استانداردهای معتبر صنعتی انجام شود تا عملکرد دستگاه در طول زمان ایمن، پایدار و قابل اعتماد باشد. مهمترین استانداردهای این حوزه توسط سازمانهایی مانند ASME، TEMA و API تدوین شدهاند و هرکدام الزامات مشخصی برای طراحی، ساخت و تست تجهیزات دارند.
در زمان خرید مبدل پوسته و لوله، صرفاً بررسی ظاهر یا مشخصات کلی کافی نیست؛ بلکه باید مدارک فنی، گزارشهای تست و بازرسی، و مشخصات طراحی بهدقت بررسی شوند تا از انطباق دستگاه با استانداردهای لازم اطمینان حاصل شود. رعایت این موارد نقش مهمی در کاهش ریسک خرابی، افزایش عمر مفید و بهبود عملکرد سیستم دارد.
بر اساس استاندارد TEMA، مبدلهای پوسته و لوله به سه کلاس اصلی تقسیم میشوند:
• کلاس B: مناسب برای فرآیندهای شیمیایی عمومی
• کلاس C: مناسب برای کاربردهای عمومی در صنایع مختلف
• کلاس R: مناسب برای صنایع سنگین مانند پتروشیمی و فرآیندهای بزرگمقیاس
آرکا تجهیز صدر، با افتخار، مبدل شل اند تیوب یا پوسته و لوله را با ضمانت استاندارد، پیشرفته ترین تکنولوژی ساخت و... به شما ارائه می دهد. ما متعهد به ارائه محصولات باکیفیت و قابل اعتماد هستیم که مطابق با بالاترین استانداردهای صنعت، طراحی و ساخته شده اند. جهت آشنایی با انواع استاندارد مبدل های حرارتی کلیک کنید.
قیمت مبدل حرارتی پوسته لوله
قیمت مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) عدد ثابتی نیست و به عواملی مثل جنس بدنه و لولهها، ابعاد و ظرفیت حرارتی، نوع طراحی و آرایش لولهها، شرایط فشار و دمای کاری و استانداردهای ساخت بستگی دارد. هرچه متریال مقاومتر و طراحی تخصصیتر باشد، هزینه نهایی نیز افزایش پیدا میکند، به همین دلیل برای انتخاب درست و بهصرفه، بررسی دقیق شرایط فرآیندی و دریافت مشاوره فنی قبل از خرید مبدل شل اند تیوپ اهمیت زیادی دارد.
راهنمای انتخاب و خرید مبدل تاسیسات صنعتی پوسته و لوله
برای خرید مبدل حرارتی پوسته و لوله، اولین قدم شناخت دقیق شرایط کاری است؛ یعنی دما، فشار، ظرفیت حرارتی و نوع سیال مشخص میشود تا بر همان اساس، انتخاب متریال مناسب مثل استیل یا تیتانیوم انجام گیرد. بعد از آن، نوبت به بررسی مشخصات فنی و کاتالوگ میرسد تا ظرفیت و ابعاد دستگاه با نیاز واقعی فرآیند هماهنگ شود و انتخاب اشتباه به حداقل برسد. در ادامه، تصمیم نهایی زمانی درست خواهد بود که فقط به قیمت نگاه نشود و عواملی مثل هزینه نگهداری، افت فشار و راندمان عملکرد در طول زمان هم در نظر گرفته شود.
تست هیدرواستاتیک مبدل حرارتی پوسته و لوله
تست هیدرواستاتیک (Hydrostatic Test) یکی از آزمونهای مهم برای بررسی سلامت و ایمنی مبدل حرارتی پوسته و لوله است. در این روش، دستگاه پس از ساخت یا تعمیر با آب تحت فشار قرار میگیرد تا میزان مقاومت بدنه و احتمال نشتی مشخص شود. این تست معمولاً مطابق استانداردهای معتبر مانند ASME Section VIII Div.1، TEMA و API 660 انجام میشود و نقش مهمی در تایید کیفیت نهایی تجهیز دارد.
اهمیت این تست در این است که قبل از ورود مبدل به مدار بهرهبرداری، نقاط حساس مانند جوشها، اتصالات، تیوبشیت و بدنه بررسی میشوند تا از نبود نشتی و تحمل فشار طراحی اطمینان حاصل شود. در نتیجه، ریسک خرابی در شرایط کاری واقعی به حداقل میرسد و عملکرد دستگاه در صنایع حساس مانند نفت، گاز و پتروشیمی ایمنتر خواهد بود.
آرکا تجهیز صدر با سالها تجربه در طراحی و تولید انواع مبدلهای حرارتی، از جمله مبدل حرارتی پوسته و لوله، مبدل هواخنک، مبدل صفحهای، مبدل خنککننده روغن و پاستوریزاتور، بهعنوان یکی از تولیدکنندگان فعال این حوزه در ایران شناخته میشود. این مجموعه با تکیه بر دانش فنی روز، استفاده از متریال استاندارد و تجهیزات صنعتی، محصولات متنوعی را متناسب با نیاز صنایع مختلف ارائه میدهد.
در فرآیند طراحی و ساخت، تمرکز بر کیفیت ساخت، عملکرد پایدار و انطباق با شرایط کاری پروژهها قرار دارد تا مبدلها در کاربردهای صنعتی مختلف راندمان مطلوبی داشته باشند. برای دریافت مشاوره و ثبت سفارش مبدل حرارتی پوسته و لوله در مشهد، امکان ارتباط از طریق بخش تماس با ما فراهم است.
⁉️ سوالات متداول کاربران
تفاوت اصلی مبدل پوسته و لوله با مبدل صفحه ای در چیست و کدام یک بهتر است؟
تفاوت اصلی در ساختار، تحمل فشار/دما و سهولت نگهداری است. مبدل های پوسته و لوله (Shell and Tube) به دلیل ساختار استوانه ای و لوله ای، برای کاربردهای با فشار و دمای بسیار بالا (تا 650°C و 1000 بار)، سیالات کثیف یا فرآیندهای بازیابی حرارت با ظرفیت بالا، بهترین انتخاب هستند. در حالی که مبدل های صفحه ای برای راندمان حرارتی بالاتر در اختلاف دمای پایین و برای سیالات تمیز با دمای و فشار متوسط مناسب ترند. انتخاب "بهتر" کاملاً وابسته به شرایط عملیاتی و نوع سیالات شماست.
عمر مفید یک مبدل صنعتی پوسته و لوله به طور معمول چقدر است و چگونه می توان آن را افزایش داد؟
عمر مفید آن ها با کیفیت خوب که بر اساس استاندارد ساخته شده باشد و به طور منظم نگهداری شود، می تواند بین 20 تا 30 سال یا حتی بیشتر باشد. افزایش عمر آن با کنترل رسوب گذاری از طریق تمیزکاری منظم (شیمیایی/مکانیکی)، کنترل خوردگی با انتخاب متریال مناسب و استفاده از آند فداشونده، و نیز رعایت دقیق محدودیت های عملیاتی فشار و دما میسر است.
آیا آرکا تجهیز صدر خدمات تعمیر و تامین قطعات یدکی مبدل پوسته لوله را نیز ارائه می دهد؟
بله، شرکت آرکا تجهیز صدر به عنوان مرکز فروش و خدمات در مشهد و سراسر ایران، علاوه بر تولید و فروش دستگاه های نو، خدمات تخصصی تعمیر انواع مدل های مبدل حرارتی (از جمله پوسته و لوله) را ارائه می دهد. این خدمات شامل بازرسی، عیب یابی، رسوب زدایی، تعویض تیوب های آسیب دیده و تامین قطعات یدکی اورجینال مانند تیوب شیت ها و واشرها است.
ابعاد مبدل حرارتی پوسته و لوله چقدر است؟
هیچ محدودیتی در ابعاد هیت اکسچنجرهای پوسته و لوله وجود ندارد. طول کلی این تجهیزات، معمولا تا 220 سانتی متر و مساحت سطح اشغالی آن ها تا 8.6 متر مربع است. قطر پوسته نیز می تواند به حدود 61 سانتی متر برسد.
آزمایش مبدل حرارتی پوسته و لوله چیست؟
از آزمایش های رایج برای کنترل کیفیت مبدل های حرارتی پوسته و لوله برای طراحی، ساخت و بازرسی می توان به رادیوگرافی، مایع نافذ، هیدرولیک و نشت هوا اشاره کرد.
چه عواملی باعث افت راندمان مبدل حرارتی پوسته و لوله میشوند؟
افت راندمان مبدل حرارتی پوسته و لوله معمولاً به دلایلی مانند رسوبگیری لولهها، خوردگی سطوح داخلی، گرفتگی مسیر جریان سیال و کاهش دبی ورودی رخ میدهد. این عوامل باعث کاهش انتقال حرارت و افزایش مصرف انرژی میشوند. انجام سرویسهای دورهای، شستوشوی منظم و پایش عملکرد تجهیزات میتواند از کاهش راندمان جلوگیری کرده و عمر مفید مبدل را افزایش دهد
