پلیت (Plate)

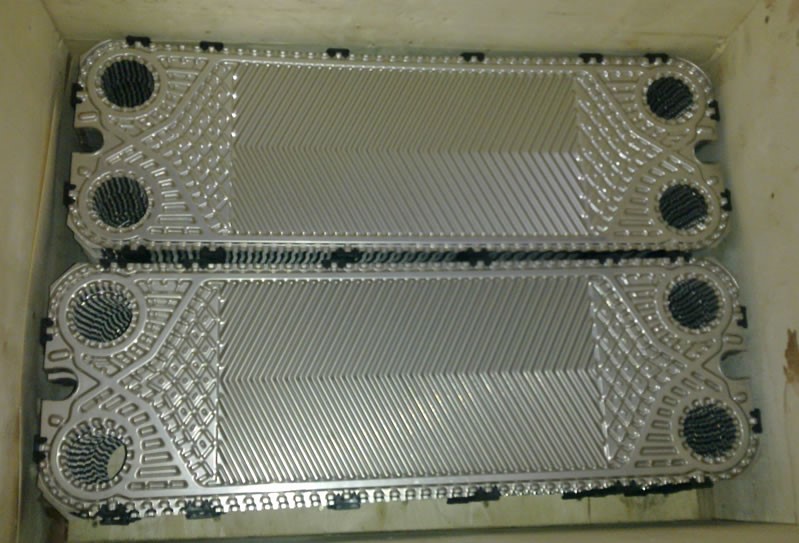

یک پلیت یا ورق فلزی جزو اساسی مبدل حرارتی واشردار است که به شکل موجدار به دقت فشرده و پرس میگردد. اندازه و ظرفیت یک مبدل حرارتی صفحه ای مستقیما به اندازه صفحه موجدار آن وابسته است. پلیت ها در سایزها و اندازه های مختلف با شیارهای افقی و عمودی و صفحات جریان آزاد(برای سیال های دارای ذرات جامد) تولید میشود. پلیت ها در شرایط مختلف استفاده میشوند و مطابق با درخواست مشتری و منطبق با صفحات شرکت های معتبر سازنده مبدل های صفحه ای مانندisaka,Tranter, GEA, Alfalaval و... به بازار ارائه مشود.

یک صفحه یا ورق فلزی جزو اساسی مجموعه صفحات است که به شکل موجدار به دقت فشرده و پرس میگردد. اندازه و ظرفیت یک مبدل حرارتی صفحه ای مستقیما به اندازه صفحه موجدار آن وابسته است. پلیت ها در سایزها و اندازه های مختلف با شیارهای افقی و عمودی و صفحات جریان آزاد(برای سیال های دارای ذرات جامد) تولید می شود.
پلیت ها در شرایط مختلف استفاده میشوند و مطابق با درخواست مشتری و منطبق با صفحات شرکت های معتبر سازنده مبدل های صفحه ای مانند Hisaka,Tranter,GEA,Alfalaval و... به بازار ارائه مشود.











جنس پلیت های مبدل حرارتی صفحه ای

از موادی که امروزه در تولید پلیت های مبدل حرارتی صفحه ای زیاد استفاده میشود، میتوان به آلیاژهای فولادی ضد زنگ سخت شده ، آلیاژهای نیکل و تیتانیوم اشاره کرد. وجود مولیبدن و کروم در آلیاژهای گرید بالای فولادهای ضد زنگ میتواند سبب بهبود خواص این فولادها در مقابل خوردگی باشد.

به طور کلی آلیاژهای نیکل، مقاومت خوبی در برابر انواع خوردگی در محیط های مستعد از خود نشان میدهند و از سوی دیگر برای استفاده از مبدل های حرارتی صفحه ای واشردار در محیط های هالوژنی مانند آب دریا ، آب شور مزه یا آب نمک ، استفاده از تیتانیوم ضروری است.

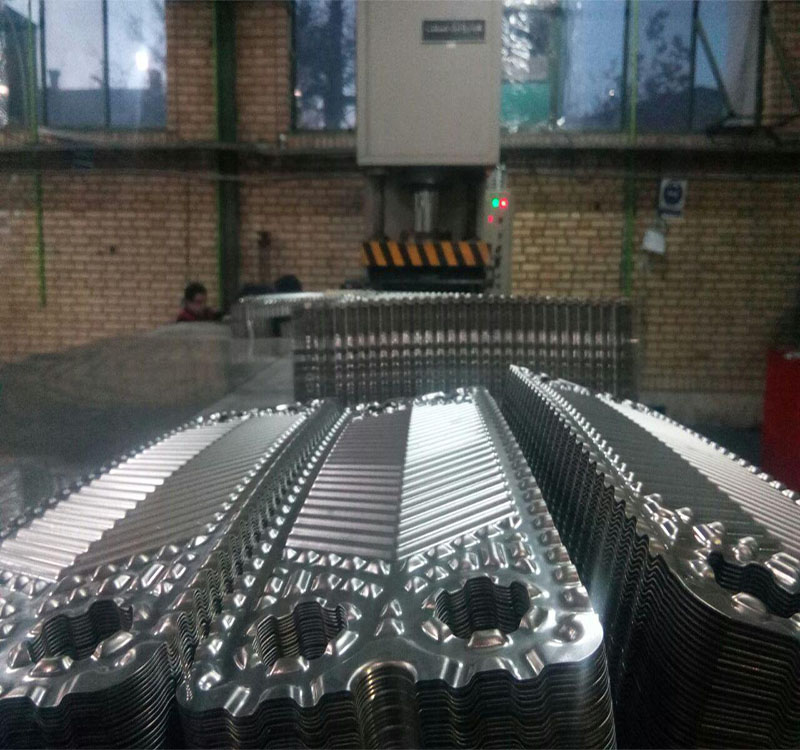

الگوهای ایجاد شده در پلیت ها و موج های موجود در آن به وسیله پرس های هیدرولیکی بزرگ ایجاد میشود، از این رو میتوان از تمام موادی که از استحکام کافی برخوردار بوده و قابلیت پرسکاری دارند در صفحات (پلیت) مبدل استفاده کرد. انتخاب جنس پلیت های مبدل حرارتی بستگی به سیال داخل مبدل دارد.

رایجترین موارد استفاده شده در پلیت ها عبارت اند از:

فولادهای ضد زنگ SS316 , SS304

تیتانیوم GR2 , GR1 و000

نیکل و آلیاژهای نیکل (HASTELLOY)







جدول مشخصات فنی پلیت های به کار گرفته شده در مبدل های حرارتی صفحه ای واشردار







جنس پلیت

ضریب هدایت حرارتی در 300°K (w/m.°k)

توضیحات

فولاد ضد زنگ 304

15 % C

17 % Cr

10 % Ni

14.9

- این ماده در برابر سیالات آلی مقاومت خوبی نشان میدهد و در صورت کلرید در آب، خوردگی حفره ای در آن دیده می شود و مقاومت آن در مقابل اسید سولفوریک و اسید کلریک کم است.

- از ارزانترین جنس صفحه در مبدل های حرارتی صفحه ای واشردار محسوب میشود.

- معمولا در ضخامت های 0.4 یا 0.5 میلیمتر استفاده میشود.

- در مبدل های آب به آب و تمیز استفاده میشود.

فولاد ضد زنگ

316

15 % C

10 % Ni

18 % Cr

2-2.5 % Mo

13.4

- ویژگی آن وجود 2.5 درصد مولیبدن است به همین دلیل در برابر خوردگی ناشی از کلرید مقاومت میکند.

- در حدود 15 درصد از فولاد ضد زنگ 304 گرانتر است.

- در مبدل های آب به آب استفاده میشود.

تیتانیوم

21.9

- از این فلز برای محلول های کلریدی و آب شور یا آب دریا استفاده میشود.

- قیمت آن در حدود سه برابر فولاد ضد زنگ 304 است.

- معمولا در ضخامت های 0.5 یا 0.6 میلیمتر استفاده میشود.

- برای آب دریا با غلظت 3.5% کلراید و تا دمای 130°C مناسب است.

آلیاژ هستلوی

C-276

10.6

- یک آلیاژ گران قیمت نیکل است که تقریبا در برابر یون های کلرید در سطح PH پایین مقاوم است.

- قیمت آن در حدود 6 برابر فولاد ضد زنگ 304 است.

- معمولا در ضخامت 0.6 میلی متر استفاده میشود.

- برای اسید سولفوریک تا دمای 90°C مناسب است.
