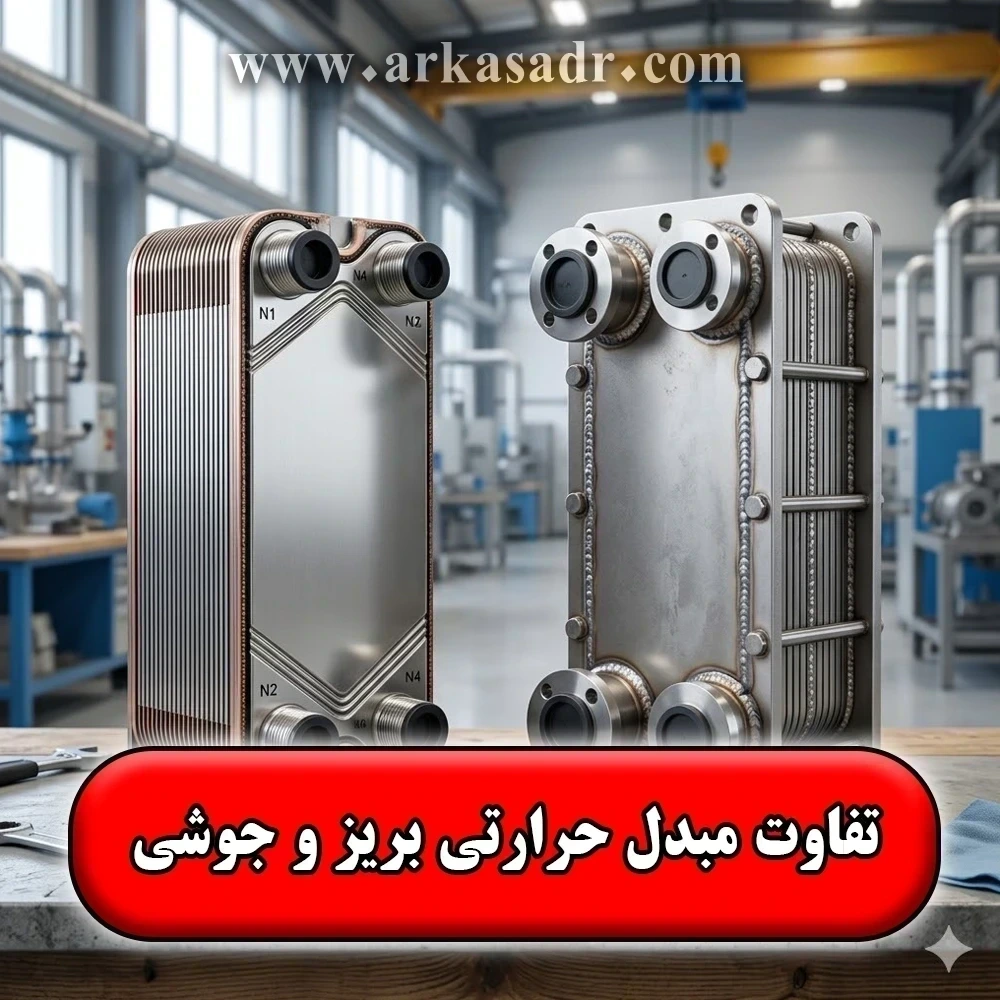

تفاوت مبدل حرارتی بریز و جوشی و مقایسه عملکرد آن‌ها در کاربردهای صنعتی

مبدل‌های حرارتی در صنایع مختلفی مثل تهویه مطبوع، سردخانه‌ها، صنایع غذایی، نفت و گاز و حتی سیستم‌های تولید انرژی، نقش حیاتی در انتقال حرارت دارند. در بین انواع مختلف مبدل حرارتی صفحه‌ای، مبدل حرارتی بریز (Brazed Plate) و مبدل حرارتی جوشی (Welded) جزو پرکاربردترین گزینه‌ها برای شرایط کاری با فشار و دمای متوسط تا بالا محسوب می‌شوند. اما انتخاب بین این دو فقط به قیمت یا اندازه خلاصه نمی‌شود؛ بلکه عواملی مثل نوع سیال، میزان فشار و دمای کاری، احتمال رسوب‌گیری و حتی شرایط نگهداری و تعمیرات هم در این تصمیم‌گیری اثر مستقیم دارند. شناخت دقیق تفاوت‌ مبدل حرارتی بریز و جوشی کمک می‌کند سیستم بهینه‌تری انتخاب شود و راندمان کاری در طولانی‌مدت افزایش پیدا کند؛ به‌خصوص در پروژه‌هایی که پایداری و کاهش هزینه‌های نگهداری اهمیت بالایی دارد.

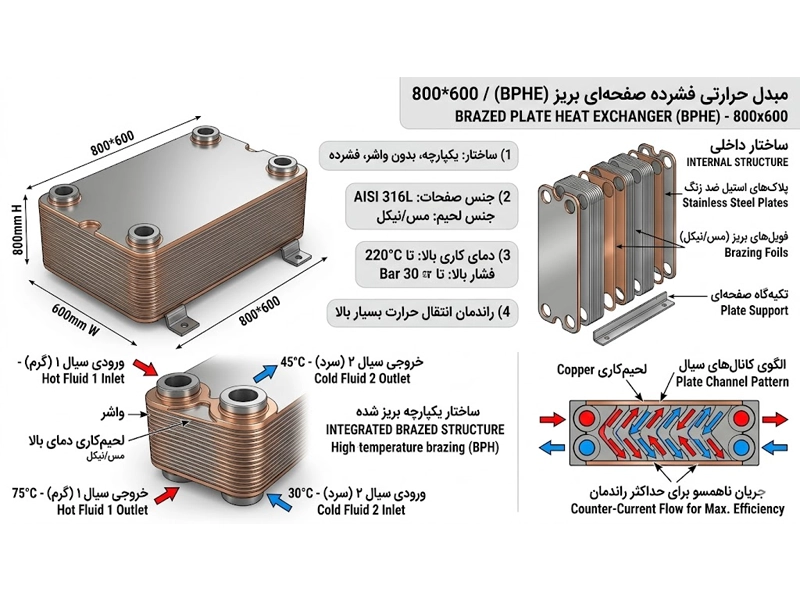

مبدل حرارتی بریز چیست؟

مبدل حرارتی بریز نوعی مبدل صفحه‌ای فشرده است که صفحات فلزی آن با استفاده از فرآیند لحیم‌کاری در دمای بالا (معمولاً با مس یا نیکل) به هم متصل می‌شوند. این ساختار باعث ایجاد یک واحد یکپارچه بدون واشر می‌شود که توان تحمل فشار نسبتاً بالا را دارد. در این مدل، سیالات در کانال‌های باریک بین صفحات جریان پیدا می‌کنند و تبادل حرارت با راندمان بسیار بالا صورت می‌گیرد.

مبدل حرارتی جوشی چیست؟

مبدل حرارتی جوشی نیز از صفحات فلزی تشکیل شده است؛ اما برخلاف مدل بریز، اتصال صفحات در آن به‌صورت کامل و دائمی از طریق جوشکاری (معمولاً TIG یا لیزری) انجام می‌گیرد. در این نوع مبدل، هیچ‌گونه واشر یا قطعه لاستیکی وجود ندارد و به همین دلیل پس از فرآیند جوشکاری، مقاومت شیمیایی و حرارتی بالاتری نسبت به مدل‌های دیگر دارد؛ در نتیجه برای شرایط کاری سخت‌تر و صنایع سنگین مناسب است.

تفاوت مبدل حرارتی بریز و جوشی

تفاوت مبدل حرارتی صفحه‌ای بریز و جوشی بیشتر به نحوه ساخت و شرایط کاری مورد استفاده آن‌ها برمی‌گردد. هر دو مدل از نظر ساختار کلی شباهت زیادی به هم دارند، اما نوع اتصال صفحات در آن‌ها باعث ایجاد تفاوت‌های مهم در عملکرد و کاربرد شده است.

تفاوت مبدل بریز و جوشی از نظر کاربرد

از نظر کاربرد، مبدل حرارتی صفحه‌ای بریز معمولاً در سیستم‌های تهویه مطبوع، گرمایش خانگی، پمپ‌های حرارتی و تجهیزات سرمایشی سبک به کار می‌رود. دلیل اصلی این انتخاب، ابعاد کوچک، راندمان حرارتی بالا و صرفه اقتصادی آن است. این نوع مبدل زمانی بهترین عملکرد را دارد که فشار و دمای کاری در محدوده استاندارد و کنترل‌شده قرار بگیرد و شرایط سیستم خیلی سنگین و پیچیده نباشد.
در مقابل، مبدل حرارتی جوشی بیشتر در صنایع سنگین مثل پالایشگاه‌ها، صنایع شیمیایی، سیستم‌های تبرید صنعتی و محیط‌هایی با سیالات خورنده یا فشار بالا مورد استفاده قرار می‌گیرد. در این شرایط، اولویت اصلی با استحکام مکانیکی، ایمنی و دوام طولانی‌مدت است، نه صرفاً راندمان حرارتی. به همین دلیل، انتخاب بین این دو کاملاً به نوع پروژه و سطح نیاز صنعتی بستگی دارد و باید با دقت انجام شود.

تفاوت مبدل جوشی و بریز از نظر راندمان حرارتی

راندمان حرارتی در مبدل بریز معمولاً بالاتر از مبدل جوشی در شرایط مشابه است؛ زیرا طراحی صفحات در آن به گونه‌ای است که سطح تماس بیشتری بین سیالات ایجاد می‌شود. این موضوع افزایش ضریب انتقال حرارت و کاهش اتلاف انرژی را به‌دنبال دارد. به همین دلیل در سیستم‌هایی که بهینه‌سازی مصرف انرژی اهمیت دارد، مبدل بریز گزینه محبوب‌تری است.
در مبدل حرارتی صفحه‌ای جوشی، به دلیل ضخیم‌تر بودن ساختار جوش و محدودیت در طراحی کانال‌ها، راندمان حرارتی کمی پایین‌تر از مدل بریز است. البته این کاهش راندمان در مقابل مزیت‌هایی مانند مقاومت بالا در فشار و دمای زیاد قابل توجیه است. در نتیجه انتخاب بین این دو باید بر اساس اولویت راندمان یا مقاومت انجام گیرد.

مقایسه مبدل بریز و جوشی در نوع جریان سیالات

در هر دو نوع مبدل حرارتی بریز و جوشی، جریان سیالات معمولاً به صورت خلاف جهت (Counter Flow) طراحی می‌شود تا راندمان انتقال حرارت بالاتر برود. با این حال، در مبدل بریز به دلیل طراحی دقیق‌تر صفحات، الگوی جریان یکنواخت‌تر و کنترل‌شده‌تری ایجاد می‌شود. در مبدل جوشی، به دلیل ساختار مقاوم‌تر و محدودیت در طراحی داخلی، الگوی جریان کمی سخت‌تر و با افت فشار بیشتر همراه است.

تفاوت مبدل حرارتی جوشی با بریز براساس تحمل فشار و دما

مهم‌ترین تفاوت مبدل حرارتی بریز و مبدل صفحه‌ای جوشی در تحمل فشار و دما است. در بسیاری از پروژه‌های صنعتی، مبدل‌های جوشی برای فشارهای بالاتر از 70 بار و دماهای بیش از 500 درجه سانتی‌گراد استفاده می‌شوند؛ شرایطی که معمولاً خارج از محدوده عملکرد استاندارد مبدل‌های بریز است.
در اغلب سیستم‌های HVAC و کاربردهای عمومی، مبدل بریز در فشار حدود 25 تا 30 بار و دمای کمتر از 200 درجه عملکرد کاملاً مناسبی دارد. به همین دلیل معمولاً در بازه‌های کاری استاندارد و شرایط کنترل‌شده کاربرد دارد و بیشتر برای صنایع سبک‌تر و متوسط مناسب است.

فرق مبدل حرارتی بریز و جوشی در ضریب انتقال حرارت

ضریب انتقال حرارت در مبدل بریز به دلیل طراحی فشرده صفحات و ایجاد توربولانس بیشتر در جریان سیال، معمولاً بالاتر است. به همین دلیل تبادل حرارتی سریع‌تر و با راندمان بالاتر انجام می‌شود؛ به‌خصوص در کاربردهایی که اختلاف دمای سیالات کم است. در مبدل جوشی، ضریب انتقال حرارت کمی پایین‌تر است؛ زیرا تمرکز طراحی بیشتر روی استحکام مکانیکی بوده تا بهینه‌سازی کامل جریان. با این حال در شرایط دمای بالا و فشار زیاد، این کاهش راندمان در مقابل پایداری سیستم قابل چشم‌پوشی است.

تفاوت نوسانات دمایی در مبدل بریز و جوشی

مبدل بریز در برابر تغییرات ناگهانی دما عملکرد نسبتاً متوسطی دارد و در صورت بروز شوک حرارتی شدید، احتمال ایجاد تنش در ناحیه اتصال صفحات وجود دارد. این مسئله به‌خصوص در سیستم‌هایی که روشن و خاموش شدن مکرر دارند، اهمیت بیشتری پیدا می‌کند.
در مقابل، مبدل حرارتی جوشی به دلیل ساختار یکپارچه‌تر، مقاومت بالاتری در برابر نوسانات دمایی از خود نشان می‌دهد؛ درنهایت در سیکل‌های حرارتی شدید پایدارتر عمل می‌کند. به همین دلیل در فرآیندهای صنعتی ناپایدار یا شرایطی که تغییرات دما مداوم رخ می‌دهد، انتخاب مطمئن‌تری به حساب می‌آید.

رسوب گذاری در مبدل حرارتی بریز و جوشی

در مبدل صفحه‌ای بریز به دلیل کانال‌های بسیار فشرده، جریان سیال بسیار کم است و حتی افزایش جزئی سختی آب یا ذرات معلق افزایش افت فشار و کاهش راندمان انتقال حرارت را به دنبال دارد؛ به همین دلیل استفاده از فیلتر و اجرای شست‌وشوی مبدل به صورت دوره‌ای CIP اهمیت زیادی دارد. در مقابل، مبدل جوشی به دلیل ساختار مقاوم‌تر و طراحی مناسب برای شرایط سخت، در برابر رسوب‌گذاری عملکرد پایدارتری دارد؛ معمولاً در صنایع سنگین که کنترل کامل کیفیت سیال دشوار است استفاده می‌شود.

تفاوت مبدل صفحه‌ای بریز و جوشی از نظر طول عمر

طول عمر مبدل حرارتی جوشی معمولاً در شرایط کاری سخت بیشتر است؛ چون ساختار یکپارچه و بدون واشر آن در برابر فشار، دما و نوسانات عملیاتی پایداری بالاتری دارد و در پروژه‌های سنگین کمتر دچار افت عملکرد می‌شود. در مقابل، مبدل بریز در صورتی که در محدوده طراحی و با سیال استاندارد استفاده شود، می‌تواند عمر مفید مناسبی داشته باشد. اما اگر دما، فشار یا میزان آلودگی سیال از حد مجاز بالاتر برود، روند فرسایش و کاهش عملکرد آن سریع‌تر خواهد شد.

مقایسه مبدل بریز و جوشی از نظر مقاومت در برابر خوردگی

مقاومت در برابر خوردگی در مبدل حرارتی بریز تا حد زیادی به جنس صفحات و نوع فلز مورد استفاده در فرآیند لحیم‌کاری بستگی دارد. برای مثال در سیستم‌های دارای آمونیاک یا برخی سیالات خورنده، استفاده از مبدل‌های مس‌بریز توصیه نمی‌شود و معمولاً مدل‌های نیکل‌بریز یا جوشی انتخاب مناسب‌تری هستند.
در مبدل حرارتی جوشی، به دلیل حذف فلزات واسط و استفاده از اتصال مستقیم جوش، مقاومت در برابر خوردگی در بسیاری از کاربردهای صنعتی بالاتر است. همین ویژگی باعث می‌شود در محیط‌های شیمیایی یا در تماس با سیالات تهاجمی، مبدل جوشی انتخاب مطمئن‌تر و پایدارتری به شمار برود.

تعمیر و سرویس در مبدل صفحه‌ای جوشی و بریز

مهم‌ترین نکته این است که معمولاً امکان تعمیر مبدل حرارتی بریز و جوشی وجود ندارد. با این حال، در مبدل بریز در برخی شرایط محدود می‌توان از روش‌هایی مثل شست‌وشوی شیمیایی یا تمیزکاری سطحی برای بهبود عملکرد استفاده کرد؛ البته به شرطی که گرفتگی یا آلودگی در حد کنترل‌شده باشد.
در مبدل حرارتی جوشی نیز به دلیل ساختار کاملاً بسته و یکپارچه، تعمیر داخلی عملاً امکان‌پذیر نیست و در صورت بروز مشکل جدی، معمولاً تعویض دستگاه تنها راه‌حل خواهد بود. به همین دلیل در طراحی سیستم باید به کیفیت سیال، فیلتراسیون مناسب و شرایط کاری توجه ویژه‌ای شود.

تفاوت هزینه در مبدل بریز و مبدل جوشی

مبدل صفحه‌ای بریز به دلیل هزینه اولیه پایین‌تر در پروژه‌هایی به کار می‌رود که محدودیت بودجه وجود دارد یا سیستم در مقیاس سبک و عمومی مثل HVAC طراحی شده است. در مقابل، مبدل جوشی هزینه اولیه بیشتری دارد؛ اما در کاربردهای صنعتی این اختلاف قیمت در بلندمدت با کاهش ریسک خرابی، عمر مفید بالاتر و نیاز کمتر به تعمیرات تا حد زیادی جبران می‌شود.

جدول مقایسه‌ای مبدل صفحه‌ای بریز و جوشی

مبدل حرارتی جوشی بهتر است یا بریزینگ

انتخاب بین مبدل حرارتی بریز و جوشی کاملاً به شرایط پروژه و نیاز واقعی سیستم بستگی دارد. اگر هدف دستیابی به راندمان بالا، ابعاد کوچک، هزینه مناسب و کار با سیال تمیز در سیستم‌های فشار متوسط مثل HVAC باشد، مبدل بریز انتخاب منطقی‌تری خواهد بود. اما در شرایطی که فشار بالا، دمای شدید یا سیالات خورنده وجود دارد، مبدل جوشی عملکرد مطمئن‌تر و پایدارتری ارائه می‌دهد. در واقع هیچ‌کدام برتری مطلق ندارند و هرکدام برای یک محدوده کاری مشخص طراحی شده‌اند؛ بنابراین انتخاب درست زمانی اتفاق می‌افتد که پارامترهای واقعی سیستم به‌دقت بررسی شوند؛ چون تصمیم نادرست در این مرحله می‌تواند هزینه‌های بهره‌برداری و ریسک خرابی را در آینده به‌طور قابل‌توجهی افزایش دهد.
