انواع برج خنک کننده یا کولینگ تاور نقش مهمی در عملکرد سیستمهای صنعتی و تهویه مطبوع دارند؛ زیرا این تجهیزات در نیروگاهها، پتروشیمیها و کارخانههای تولیدی برای کاهش دمای آب یا سایر سیالات از طریق تبادل حرارت با هوا به کار میروند. انتخاب صحیح انواع کولینگ تاور بهطور مستقیم باعث افزایش راندمان، کاهش مصرف انرژی، بهینهسازی هزینههای تعمیر و نگهداری و حتی افزایش طول عمر تجهیزات میشود. به همین دلیل آشنایی دقیق با مدلهای مختلف برج خنک کننده کمک میکند تا متناسب با نیاز هر صنعت، گزینهای انتخاب شود که بهترین بازدهی و عملکرد را داشته باشد.

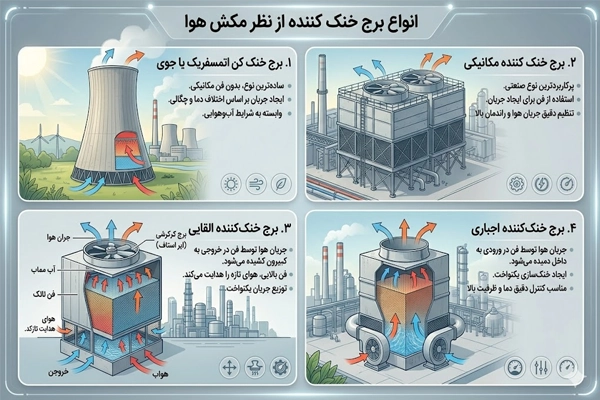

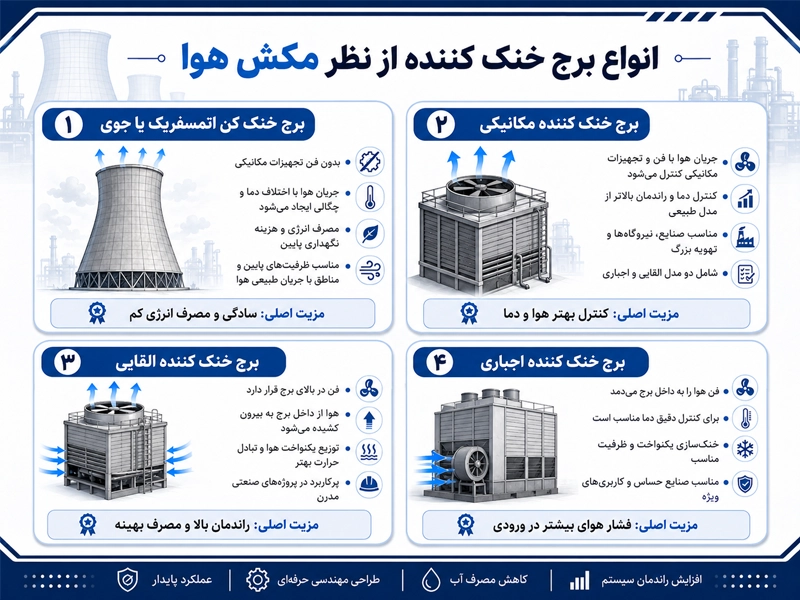

انواع برج خنک کننده از نظر مکش هوا
انواع برج خنک کن از نظر مکش هوا یکی از معیارهای مهم در طراحی و انتخاب این تجهیزات است؛ زیرا نحوه ورود و جریان هوا داخل برج تأثیر مستقیمی بر راندمان خنککاری دارد. در این دستهبندی، سیستمها بر اساس روش ایجاد جریان هوا طبقهبندی میشوند و هر مدل با توجه به شرایط محیطی و نیازهای صنعتی، کاربرد مخصوص خود را دارد.
برج خنک کن اتمسفریک یا جوی
برج خنک کن اتمسفریک یا جوی یکی از سادهترین انواع برج خنک کننده است که جریان هوا در آن بدون فن یا تجهیزات مکانیکی و تنها بر اساس اختلاف دما و چگالی هوا ایجاد میشود. این سیستم به دلیل نداشتن قطعات متحرک، مصرف انرژی بسیار پایین و هزینه نگهداری کمتری دارد؛ اما عملکرد آن به شدت به شرایط آبوهوایی وابسته است. به همین دلیل، معمولاً در مناطقی مورد استفاده قرار میگیرد که جریان طبیعی هوا کافی بوده و به ظرفیت خنککاری بالا نیاز نباشد.
برج خنک کننده مکانیکی
برج خنک کن مکانیکی یکی از پرکاربردترین انواع گولینگ تاور در صنایع مختلف است که با استفاده از فنها و تجهیزات مکانیکی، جریان هوا را ایجاد و کنترل میکند. این سیستم به دلیل امکان تنظیم دقیق جریان هوا و کنترل بهتر دما، راندمان بالاتری نسبت به مدلهای طبیعی دارد. به همین دلیل در صنایع سنگین، نیروگاهها و سیستمهای تهویه بزرگ مورد استفاده قرار میگیرد.
برج خنک کننده القایی
در انواع برجهای خنک کننده، مدل القایی یکی از گزینههای پرکاربرد است که جریان هوا در آن توسط فنهایی در قسمت خروجی به بیرون کشیده میشود و فن بالای کولینگ تاور، هوای تازه را به داخل برج هدایت میکند. این طراحی با توزیع جریان یکنواخت هوا راندمان تبادل حرارت را افزایش میدهد. برج خنک کن القایی به دلیل مصرف کمتر انرژی نسبت به برخی مدلها، در پروژههای صنعتی مدرن که بهرهوری انرژی برای آنها اهمیت دارد، کاربرد گستردهای پیدا کرده است.
برج خنک کننده اجباری
برج خنک کننده اجباری سیستمی است که با کمک فن و نیروی مکانیکی، جریان هوا را به داخل هدایت کرده و خنکسازی یکنواختی ایجاد میکند. این مدل برای شرایطی که نیاز به کنترل دقیق دما و ظرفیت بالای خنککنندگی وجود دارد، مناسب است. بهخصوص در صنایع حساس، استفاده از این برج باعث افزایش راندمان و ثبات تجهیزات میشود.

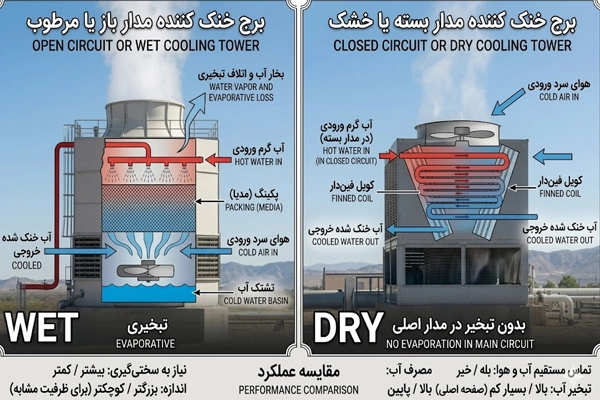

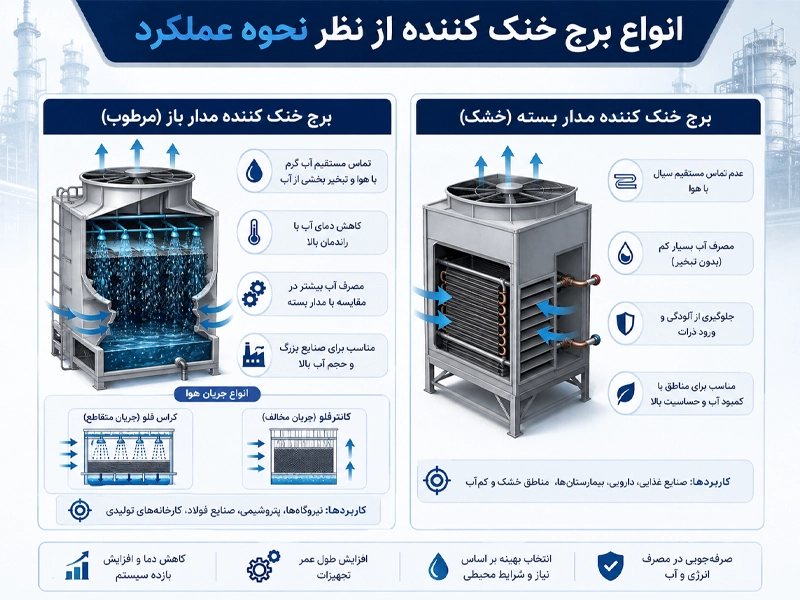

انواع برج خنک کننده از نظر نحوه عملکرد
یکی از اصلیترین روشهای دستهبندی انواع برج خنک کننده، بررسی نحوه تماس آب در گردش با هوای محیط است؛ چراکه نحوه عملکرد برج خنک کننده تعیین میکند که فرآیند خنکسازی آب چگونه انجام میشود و آیا تماس مستقیم بین آب و هوا برقرار است یا خیر. این عامل نقش مهمی در راندمان سیستم و میزان مصرف انرژی دارد. از همین رو، شناخت دقیق نوع عملکرد کولینگ تاور کمک میکند تا سیستم مناسب برای هر صنعت و شرایط کاری انتخاب شود.
برج خنک کننده مدار باز یا مرطوب
در برج خنک کننده مدار باز، آب گرم بهطور مستقیم با هوای محیط تماس پیدا میکند. این آب از بالای برج وارد شده و توسط نازلها روی پکینگها پخش میشود تا سطح تماس آبا هوا افزایش یابد. همزمان، جریان هوا از میان سطوح مرطوب عبور کرده و با تبخیر بخشی از آب، گرمای آن را جذب کرده و دمای آب کاهش مییابد. به دلیل سادگی عملکرد و راندمان مناسب، این نوع برج خنک کن تر در بسیاری از صنایع از جمله نیروگاهها، پتروشیمیها و کارخانههای تولیدی برای خنککاری حجم بالای آب مورد استفاده قرار میگیرد. همچنین، کولینگ تاور مدار باز از نظر نحوه حرکت آب و هوا به دو دسته اصلی تقسیم میشوند: کراسفلو (جریان متقاطع) و کانترفلو (جریان مخالف).
برج خنک کننده مداربسته یا خشک
در برج خنک کننده مدار بسته، آب یا سیال گرم درون لولهها و کویلها جریان دارد و هیچگونه تماس مستقیمی با هوای محیط برقرار نمیکند. در این سیستم، فن هوا را از اطراف سطح کویل عبور میدهد و گرمای سیال از طریق دیواره لولهها به جریان هوا منتقل میشود. در این روش، فرآیند تبخیر رخ نمیدهد؛ بنابراین مصرف آب بسیار ناچیز است و احتمال ورود گردوغبار، آلودگی و ذرات معلق به داخل مدار نیز کاهش مییابد. کولینگ تاور مداربسته با نامهایی مانند درای کولر، مبدل حرارتی هواخنک یا برج خنککننده خشک شناخته میشوند و برای مناطقی که با محدودیت منابع آب مواجه هستند یا حفظ پاکیزگی سیال اهمیت بالایی دارد، گزینهای مناسب به شمار میروند.
برج خنک کننده هیبریدی
برج خنک کننده هیبریدی سیستمی است که با ترکیب دو برج خنک کننده خشک و برج خنک کننده مرطوب، وظیفه انتقال و دفع حرارت را بر عهده دارد. در این نوع کولینگ تاور، بخشی از گرما از طریق کویلها و جریان هوا بدون مصرف آب منتقل میشود و بخش دیگر با استفاده از پاشش آب، به کاهش بیشتر دمای سیال کمک میکند. برجهای خنک کننده هیبریدی معمولاً در صنایع بزرگ مانند نیروگاهها، پالایشگاهها و واحدهای صنعتی استفاده میشوند؛ جایی که هم ظرفیت خنککاری بالا و هم مدیریت مصرف آب اهمیت زیادی دارد.

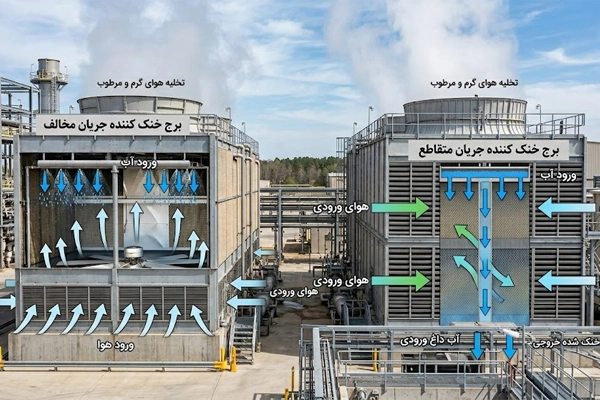

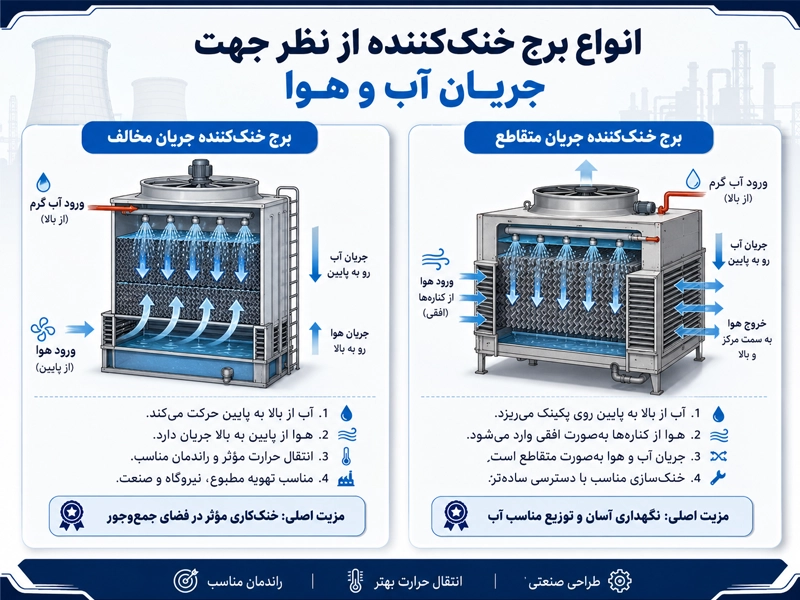

انواع برج خنککننده از نظر جهت جریان آب و هوا
نحوه حرکت هوا نسبت به آب، یکی از معیارهای اصلی در طراحی برج های خنک کننده است. جهت عبور این دو جریان بر میزان تبادل حرارت، راندمان خنککاری و ساختار کولینگ تاور تأثیر میگذارد. براساس این معیار، کولینگ تاور از نظر جهت جریان هوا به دو مدل اصلی جریان مخالف یا کانترفلو و جریان متقاطع یا کراسفلو تقسیم میشوند.
برج خنک کننده جریان مخالف
در برج خنککننده جریان مخالف (کانترفلو)، آب گرم از قسمت بالای برج توسط نازلها روی پکینگها پخش میشود و به سمت پایین حرکت میکند. همزمان، هوا از بخش پایینی وارد شده و به سمت بالا جریان مییابد. این آرایش باعث ایجاد تماس مؤثر میان آب و هوا شده و به انتقال بهتر حرارت و کاهش دمای آب کمک میکند. برجهای کانترفلو به دلیل عملکرد مناسب و ساختار نسبتاً جمعوجور، در سیستمهای تهویه مطبوع، نیروگاهها، صنایع پتروشیمی و کارخانههای تولیدی کاربرد گستردهای دارند.
برج خنک کننده جریان متقاطع
در برج خنککننده جریان متقاطع یا کراسفلو، آب از حوضچههای توزیع در بالای برج بر روی پکینگها ریخته شده و به سمت پایین جریان مییابد. همزمان، هوا بهصورت افقی از کنارههای کولینگ تاور وارد شده و پس از عبور از میان پکینگها، به سمت بخش مرکزی و خروجی دستگاه هدایت میشود. در این ساختار، مسیر حرکت آب و هوا بهصورت متقاطع است که این تقاطع موجب افزایش سطح تماس بین آنها و در نتیجه بهبود فرآیند انتقال حرارت و خنکسازی آب میگردد.
مکانیزم کاری انواع برج خنک کننده
مکانیزم کاری انواع برج خنک کن نحوه جریان هوا در سیستم را مشخص کرده و تأثیر مستقیم بر راندمان تبادل حرارت دارد. درک این مکانیزم به انتخاب برج مناسب برای هر کاربرد صنعتی کمک میکند. با توجه به نحوه حرکت هوا، برجها در دستهبندیهای مختلفی قرار میگیرند که هر کدام مزایا و کاربرد خاص خود را دارند.
برج خنک کننده مکنده
در کولینگ تاور مکنده یا جریان القایی، فن در مسیر خروج هوا و معمولاً در بخش بالایی برج نصب میشود. با عملکرد فن، هوای گرم و مرطوب از داخل کولینگ تاور به بیرون کشیده شده و در عین حال، هوای تازه از قسمتهای پایینی یا دریچههای جانبی وارد دستگاه میشود. این جریان هوا پس از عبور از پکینگ یا سطح کویل، گرمای آب را جذب کرده و از بالای برج خارج میگردد. چنین طراحیای موجب توزیع یکنواختتر هوا در داخل برج شده و به همین دلیل در بسیاری از برجهای خنککننده مکانیکی، کاربردهای صنعتی و سیستمهای تهویه مطبوع مورد استفاده قرار میگیرد.
برج خنک کننده دمنده
در برج خنککننده دمنده یا جریان اجباری، فن در مسیر ورودی هوا و معمولاً در قسمت پایین یا کناره برج نصب میشود. فن، هوای محیط را با فشار به داخل کولینگ تاور میفرستد و هوا پس از عبور از پکینگ یا سطح کویل، گرمای آب را جذب کرده و از بخش بالایی یا انتهای دستگاه خارج میشود. برجهای خنککننده دمنده بیشتر در برخی کاربردهای صنعتی، برجهای کمارتفاع و سیستمهایی با مسیر هوای مشخص به کار میروند. تفاوت اصلی این مدل با برج خنککننده مکنده، محل نصب فن و شیوه هدایت جریان هوا در داخل برج است.

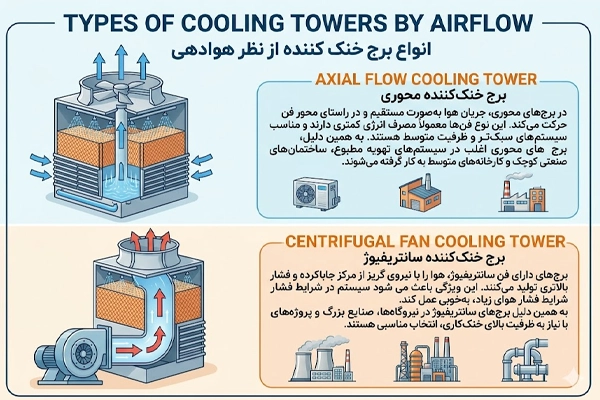

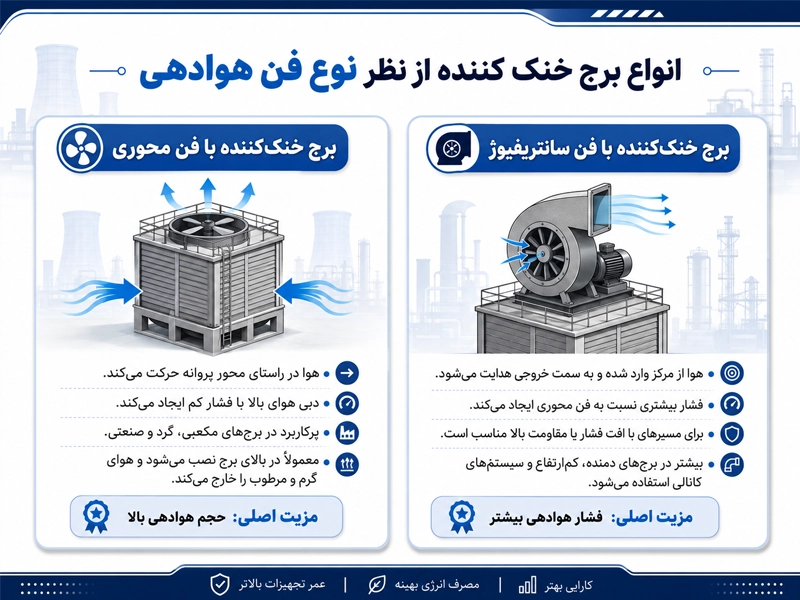

انواع برج خنک کننده از نظر نوع فن هوادهی
سیستم هوادهی در برج خنک کن نقش کلیدی در ایجاد جریان هوا و کنترل راندمان تبادل حرارت دارد. این بخش مشخص میکند که هوا چگونه وارد برج شده و مسیر حرکت آن در داخل سیستم چگونه است. انتخاب و طراحی مناسب سیستم هوادهی باعث افزایش کارایی، کاهش مصرف انرژی و عملکرد پایدار برج در شرایط محیطی مختلف میشود.
برج خنک کننده با فن محوری
در برج خنک کننده با فن محوری، هوا در راستای محور چرخش پروانه جابهجا میشود. این نوع فنها قادرند حجم زیادی از هوا را با فشار نسبتاً کم منتقل کنند و به همین دلیل در بسیاری از برجهای خنککننده مکعبی، گرد و صنعتی مورد استفاده قرار میگیرند. فن محوری معمولاً در قسمت بالایی برج مکنده نصب میشود و وظیفه دارد هوای گرم و مرطوب را از داخل کولینگ تاور خارج کند. قطر پروانه، تعداد و زاویه پرهها، توان الکتروموتور و سرعت چرخش فن نیز بر اساس ظرفیت هوادهی، ابعاد برج و شرایط کاری سیستم تعیین میشوند.
برج خنک کننده با فن سانتریفیوژ
در برج خنککننده با فن سانتریفیوژ، هوا از قسمت مرکزی فن وارد شده و با چرخش پروانه و نیروی گریز از مرکز به سمت خروجی هدایت میشود. این نوع فن نسبت به فن محوری فشار بیشتری ایجاد میکند و برای عبور دادن هوا از مسیرهایی با مقاومت یا افت فشار بالا مناسب است. فن سانتریفیوژ بیشتر در برجهای خنککننده دمنده، کولینگ تاورهای کمارتفاع و سیستمهایی به کار میرود که انتقال هوا از طریق کانال انجام میشود. ابعاد فن، سرعت چرخش، توان الکتروموتور و شکل پرهها نیز بر اساس حجم هوادهی و فشار موردنیاز سیستم انتخاب میشوند.
انواع برج خنک کننده از نظر جنس بدنه
جنس بدنه برج خنک کننده نقش مهمی در انتخاب این تجهیزات دارد و مستقیماً روی طول عمر، مقاومت در برابر خوردگی، هزینه نگهداری و عملکرد کلی دستگاه تأثیر میگذارد. بسته به نوع کاربرد و شرایط محیطی، بدنه برج میتواند از فلز گالوانیزه، فایبرگلاس، بتن یا حتی چوب ساخته شود؛ هر کدام از این جنسها مزایا و محدودیتهای خاص خود را دارند.

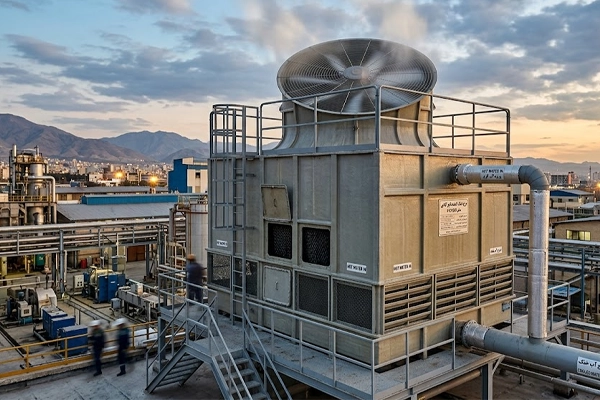

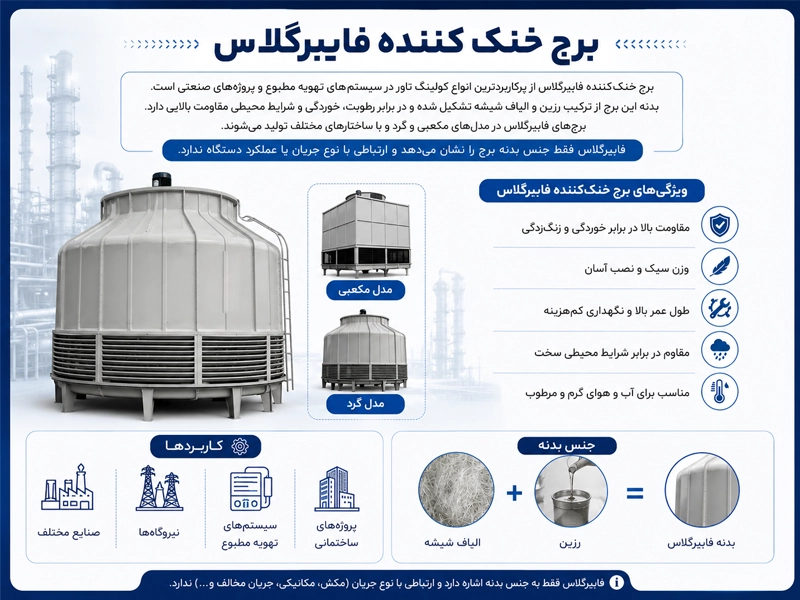

برج خنک کننده فایبرگلاس
برج خنک کننده فایبرگلاس از پرکاربردترین انواع کولینگ تاور در سیستمهای تهویه مطبوع و پروژههای صنعتی به شمار میرود. بدنه این برج از ترکیب رزین و الیاف شیشه تشکیل شده و در برابر رطوبت، خوردگی و شرایط محیطی مقاومت بالایی دارد. برجهای فایبرگلاس در مدلهای مکعبی و گرد و با ساختارهای مختلف تولید میشوند. در واقع، اصطلاح فایبرگلاس فقط جنس بدنه برج را نشان میدهد و ارتباطی با نوع جریان یا عملکرد دستگاه ندارد.
برج خنک کننده گالوانیزه
در برج خنککننده گالوانیزه، بدنه و سازه اصلی از ورق فولادی با پوشش روی ساخته میشود تا مقاومت دستگاه در برابر رطوبت و زنگزدگی افزایش پیدا کند. این نوع کولینگ تاور به دلیل استحکام مناسب، در سیستمهای تهویه مطبوع، کارخانهها، صنایع سبک و واحدهای تولیدی کاربرد دارد. کولینگ تاور گالوانیزه میتواند براساس شرایط پروژه با ساختار جریان مخالف یا جریان متقاطع طراحی و تولید شود.
برج خنک کننده بتنی
برج خنک کننده بتنی به دلیل استحکام بالا و ظرفیت خنککاری قابل توجه، عمدتاً در نیروگاهها، پالایشگاهها و صنایع سنگین مورد استفاده قرار میگیرد. این نوع کولینگ تاور برای گردش و خنکسازی حجم زیادی از آب طراحی شده و قادر است در شرایط کاری دشوار، عملکردی پایدار و قابل اطمینان ارائه دهد. همچنین، مقاومت مناسب در برابر عوامل محیطی مانند باد، رطوبت و بارهای سازهای، استفاده از این برجها را در پروژههای بزرگ و بلندمدت امکانپذیر میسازد.
برج خنک کننده چوبی
در برج خنک کننده چوبی، بخشهایی از سازه، بدنه یا اجزای داخلی با چوب فرآوریشده ساخته میشوند. این نوع کولینگ تاور در گذشته کاربرد بیشتری داشت و امروزه بیشتر در برخی واحدهای صنعتی قدیمی یا پروژههای خاص دیده میشود. با رواج متریالهایی مانند فایبرگلاس، ورق گالوانیزه و بتن، استفاده از برجهای چوبی در پروژههای جدید کاهش یافته است.

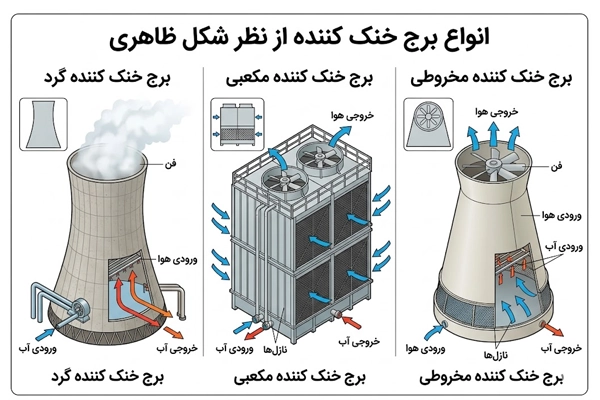

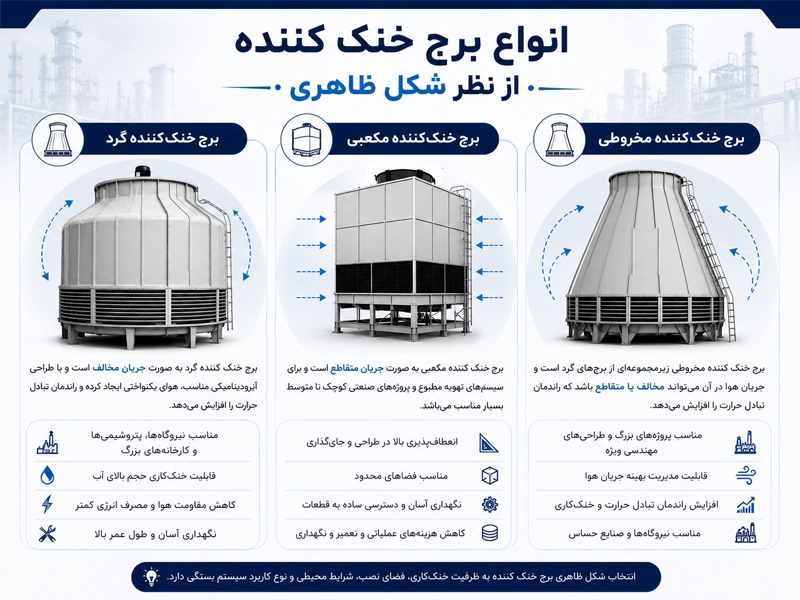

انواع برج خنک کننده از نظر شکل ظاهری
شکل ظاهری برج خنک کن بر جریان هوا و راندمان خنککاری تأثیر مستقیمی داشته و نقش مهمی در کارایی سیستم ایفا میکند. این ویژگی همچنین بر سهولت نگهداری و مصرف انرژی برج تأثیرگذار است. بنابراین، توجه به شکل برج هنگام طراحی و انتخاب سیستم، باعث بهینه شدن عملکرد و کاهش هزینههای عملیاتی در صنایع مختلف میشود.
برج خنک کننده گرد
برج خنک کننده گرد یا دایرهای به صورت جریان مخالف است؛ همچنین به دلیل طراحی آیرودینامیکی مناسب، جریان هوای یکنواختی ایجاد کرده و راندمان تبادل حرارت را افزایش میدهد. این نوع برج برای نیروگاهها، پتروشیمیها و کارخانههای تولیدی که نیاز به خنککاری حجم بالای آب دارند مناسب است. همچنین کاهش مقاومت هوا باعث کاهش مصرف انرژی فنها و سهولت در نگهداری سیستم میشود.
برج خنک کننده مکعبی
برج خنک کننده مکعبی برای سیستمهای تهویه مطبوع و پروژههای صنعتی کوچک تا متوسط بسیار مناسب بوده و به صورت جریان متقاطع است. این نوع برج انعطافپذیری بالایی در طراحی و جایگذاری در فضای محدود داشته و میتواند با نیازهای مختلف سیستم هماهنگ شود. بهعلاوه، نگهداری آسان و دسترسی ساده به قطعات کولینگ تاور، هزینههای عملیاتی و تعمیر و نگهداری را کاهش میدهد.
برج خنک کننده مخروطی
برجهای مخروطی در واقع زیرمجموعهای از برجهای گرد هستند، اما بهدلیل شکل خاص خود برای پروژههای بزرگ و طراحیهای مهندسی ویژه کاربرد دارند. جریان هوا در این برج میتواند مخالف یا متقاطع باشد؛ این طراحی امکان مدیریت بهینه جریان هوا و افزایش راندمان تبادل حرارت را فراهم میکند. برجهای مخروطی معمولاً در نیروگاهها و صنایع حساس با نیاز به ظرفیت خنککاری بالا مورد استفاده قرار میگیرند.
انواع برج خنک کننده بر اساس نحوه مونتاژ
نوع مونتاژ برج خنککننده صنعتی تأثیر مستقیمی بر سرعت نصب، دقت ساخت و انعطافپذیری پروژه دارد. انتخاب مناسب مونتاژ میتواند روند اجرای پروژه را بهینه کند، زمان نصب را کاهش دهد.
برج خنک کننده یک تکه
در برجهای یکتکه، کل سازه بهطور کامل در کارخانه ساخته شده و سپس به محل نصب منتقل میگردد. در این روش نصب سریعتر انجام شده و کیفیت ساخت تحت کنترل دقیق باقی میماند. علاوه بر این، مونتاژ کارخانهای احتمال خطا را کاهش میدهد.
برج خنک کننده چندتکه
در برجهای چندتکه، قطعات بهصورت جداگانه ساخته شده و مونتاژ نهایی در محل پروژه انجام میگیرد. این روش بهویژه برای پروژههای بزرگ یا مکانهایی که حمل سازههای بزرگ دشوار است، بسیار کاربردی است. همچنین، برجهای چندتکه انعطافپذیری بالایی در نصب دارند و امکان تطبیق سازه با شرایط محیطی و محدودیتهای فضایی را فراهم میکنند.
چه برج خنک کنندهای برای چه سیستمی مناسب است؟
انتخاب برج خنک کننده مناسب همیشه با توجه به چند عامل کلیدی انجام میشود که شامل ظرفیت سیستم، شرایط محیطی، کیفیت آب و میزان مصرف انرژی است. بسته به این عوامل، سیستمهای کوچک و متوسط معمولاً به تجهیزاتی با طراحی ساده و هزینه پایین نیاز دارند؛ در حالی که سیستمهای بزرگ و صنعتی نیازمند برجهایی با ظرفیت بالا و عملکرد پایدار هستند تا بتوانند بهطور مستمر و بدون مشکل دما را کنترل کنند.
همچنین در سیستمهایی که کیفیت آب اهمیت زیادی دارد یا محیط عملیاتی خورنده است، ضروری است که تجهیزات مقاوم و محافظتشده انتخاب شوند؛ تا طول عمر برج افزایش یابد و نگهداری آن آسانتر شود. از سوی دیگر، در پروژههایی که با محدودیت فضا یا شرایط پیچیده نصب و حملونقل مواجه هستند، طراحی برج باید انعطافپذیر باشد تا نصب سریع و بدون دردسر انجام شود.
