برای گرمکردن آب استخر، تنها وجود یک دیگ یا پکیج پرقدرت کافی نیست؛ گرمای تولیدشده باید با کمترین اتلاف به آب انتقال پیدا کند. مبدل حرارتی استخر این وظیفه را بر عهده دارد و بدون تماس مستقیم آب دو مدار، حرارت موتورخانه را به آب در حال گردش استخر میرساند. کارایی سیستم گرمایش تا حد زیادی به انتخاب درست نوع، ظرفیت و جنس مبدل بستگی دارد. مبدل نامتناسب، زمان رسیدن آب به دمای مطلوب را افزایش میدهد، انرژی بیشتری مصرف میکند و فشار مضاعفی به تجهیزات موتورخانه وارد میسازد. بنابراین هنگام انتخاب مبدل حرارتی باید حجم آب، دمای موردنظر، دبی گردش، توان منبع گرمایشی، کیفیت آب و شرایط موتورخانه را همزمان در نظر گرفت.
مبدل حرارتی استخر چیست و چگونه کار میکند؟
مبدل حرارتی استخر تجهیزی است که گرمای تولیدشده در دیگ، پکیج یا پمپ حرارتی را به آب استخر انتقال میدهد. به کمک این دستگاه، آب استخر یا جکوزی بدون تماس مستقیم با مدار موتورخانه به دمای موردنظر میرسد.

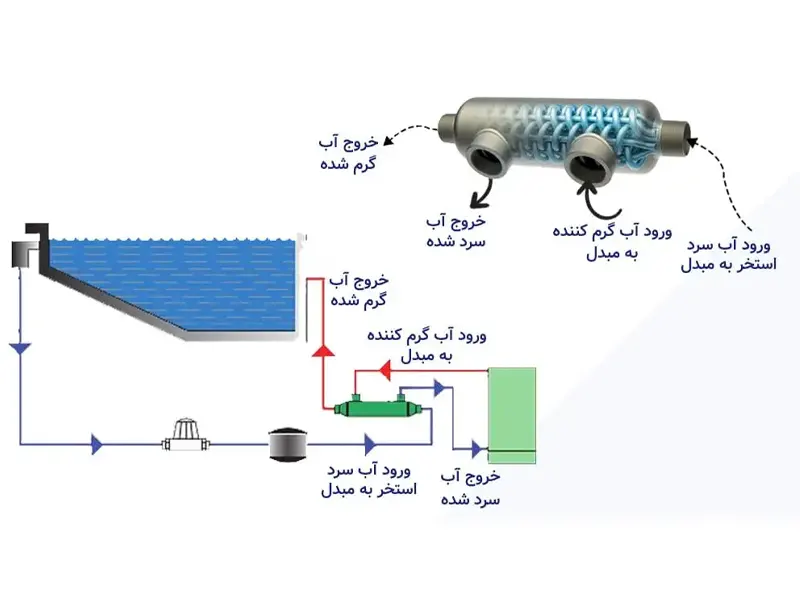

طرز مبدل حرارتی استخری به این صورت است که آب گرم موتورخانه از یک مسیر و آب استخر، پس از عبور از پمپ و فیلتر، از مسیری جداگانه داخل دستگاه جریان پیدا میکنند. صفحات یا لولههای فلزی میان این دو مدار، گرما را به آب استخر انتقال میدهند و آب گرمشده دوباره به استخر بازمیگردد، بدون آنکه دو سیال با یکدیگر مخلوط شوند. این فرایند تا رسیدن آب به دمای تنظیمشده ادامه دارد و سرعت آن به ظرفیت مبدل حرارتی، توان منبع حرارتی، دبی گردش و حجم استخر وابسته است.
برای طراحی و ساخت مبدل حرارتی استخر توسط شرکت آرکا تجهیز صدر، می توانید از طریق صفحه تماس با ما اقدام نمایید.
انواع مبدل حرارتی مناسب استخر
برای گرمکردن آب استخر معمولاً از مبدل حرارتی پوسته و لوله یا مبدل حرارتی صفحهای استفاده میشود. هرکدام از این مدلها ساختار و شرایط عملکرد متفاوتی دارند؛ بنابراین انتخاب گزینه مناسب تنها به حجم استخر محدود نیست و باید ظرفیت گرمایشی، دبی آب، فضای موتورخانه، کیفیت آب و امکان سرویس دستگاه نیز بررسی شود.

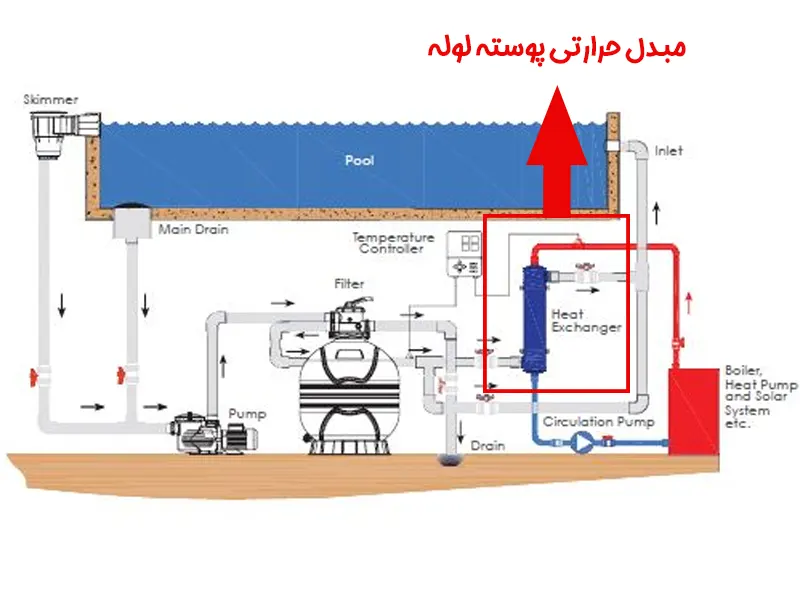

مبدل حرارتی پوسته و لوله استخر
مبدل پوسته و لوله یکی از رایجترین انواع مبدلهای مورد استفاده در سیستم گرمایش استخر است. این دستگاه از یک پوسته استوانهای و مجموعهای از لولههای داخلی تشکیل شده و آب استخر و سیال گرم موتورخانه را در دو مسیر کاملاً جداگانه به گردش درمیآورد. انتقال حرارت از طریق جداره فلزی لولهها انجام میشود، بدون آنکه آب استخر با آب دیگ یا پکیج تماس مستقیم داشته باشد. مبدل پوسته و لوله به دلیل ساختار مقاوم و قابلیت طراحی برای ظرفیتها و دبیهای بالا، بیشتر در استخرهای عمومی، مجموعههای ورزشی، هتلها و پروژههای بزرگ استفاده میشود.

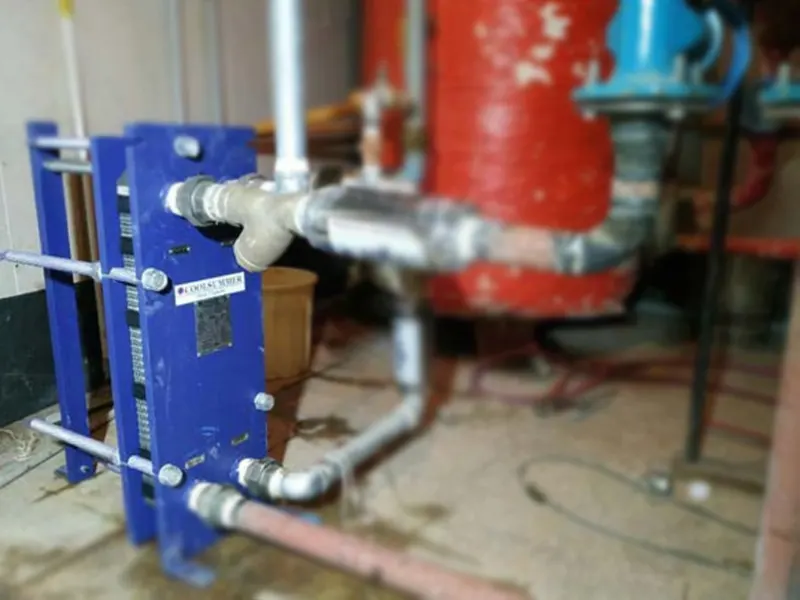

مبدل حرارتی صفحهای استخر
مبدل صفحهای استخر از مجموعهای پلیت فلزی نازک و شیاردار تشکیل شده است. در این ساختار، آب گرم موتورخانه و آب استخر در کانالهای جداگانه میان صفحات جریان دارند و بدون تماس مستقیم، تبادل حرارت انجام میشود. سطح بالای انتقال حرارت در کنار ابعاد جمعوجور، امکان تأمین ظرفیت مناسب گرمایشی را حتی در فضاهای محدود هم فراهم میکند. این نوع مبدل استخری برای استخرهای خانگی، جکوزیها و موتورخانههایی که با محدودیت فضا مواجه هستند، انتخابی کاربردی محسوب میشود.
کاربردهای مبدل حرارتی استخری
مبدل حرارتی استخر یا هیت اکسچنجر یکی از تجهیزات مهم در سیستم گرمایش استخر است که در محیطهای مختلف برای تأمین دمای مناسب آب و بهینهسازی مصرف انرژی استفاده میشود. کاربرد مبدل های حرارتی در صنایع مختلف از جمله استخر و جکوزی، برای تأمین گرمایش بهینه و کاهش هزینههای انرژی بسیار مفید است.
• استخرهای خانگی: مبدل حرارتی استخر خانگی برای گرمکردن آب استخرهای مسکونی و ویلایی استفاده میشود و امکان بهرهبرداری از استخر را در روزهای سرد سال فراهم میکند.
• استخرهای عمومی و ورزشی: مبدل حرارتی استخر عمومی باید متناسب با حجم آب، ساعات استفاده و میزان اتلاف حرارت انتخاب شود تا دمای آب را هنگام بهرهبرداری حفظ کند.
• هتلها و مجموعههای تفریحی: در این مجموعهها، مبدل برای گرمایش استخر، جکوزی و بخشهای آبی که به کنترل پیوسته دما نیاز دارند به کار میرود.
• جکوزی و اسپا: مبدل حرارتی جکوزی باید متناسب با حجم آب، دمای موردنیاز و زمان گرمایش انتخاب شود؛ زیرا آب جکوزی معمولاً باید سریعتر به دمای بالاتری برسد.

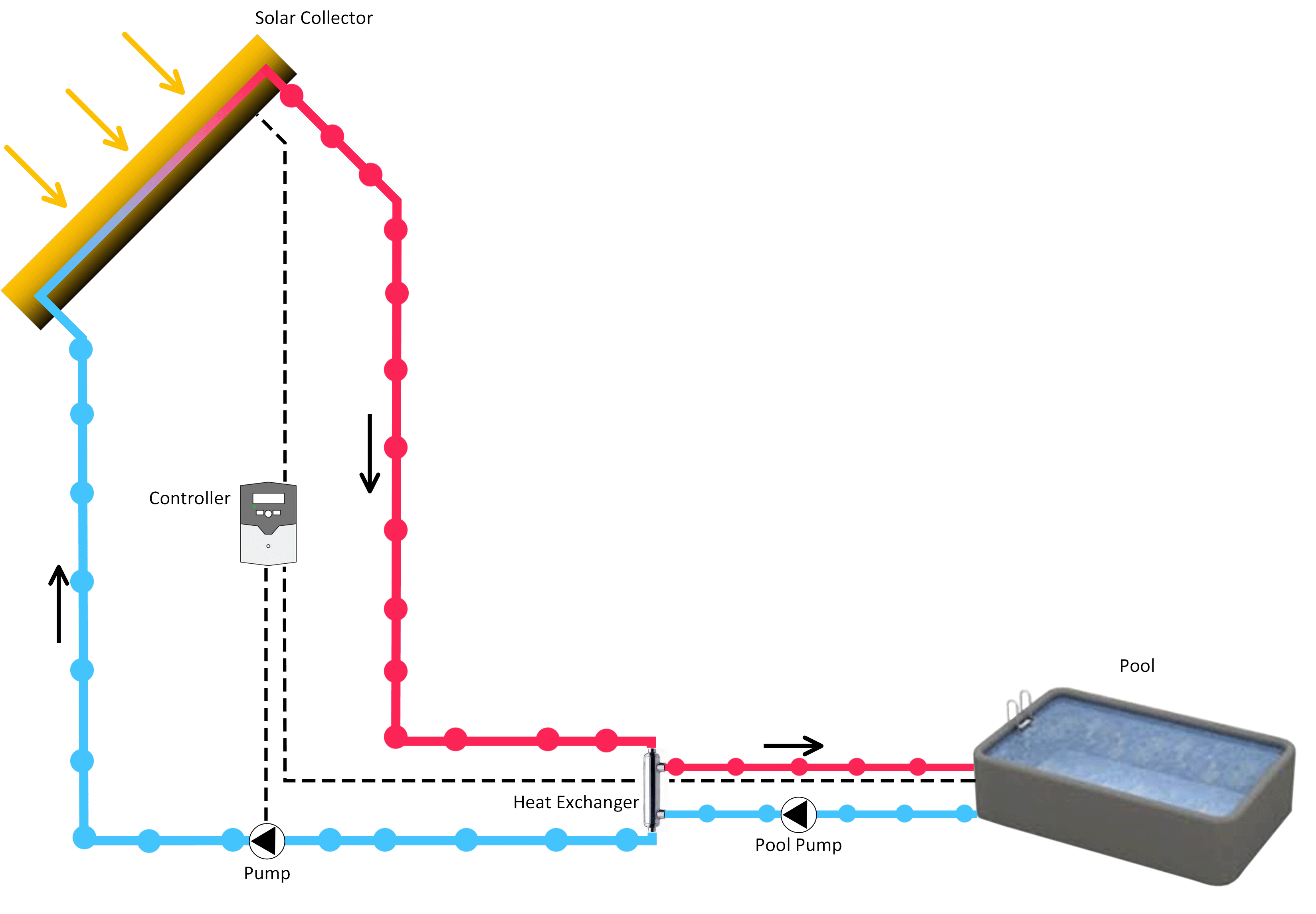

• موتورخانههای استخری: مبدل استخر برای موتورخانه میتواند به دیگ، پکیج، پمپ حرارتی یا مدار آب گرم خورشیدی متصل شود و گرمای تولیدشده را به آب استخر انتقال دهد.
ظرفیت مبدل استخر چگونه انتخاب میشود؟
برای محاسبه ظرفیت مبدل حرارتی استخر، حجم آب بهتنهایی معیار کافی نیست. دمای اولیه و دمای هدف، زمان موردنظر برای گرمایش، توان واقعی منبع حرارتی، دبی آب در مدار و میزان اتلاف حرارت باید همزمان بررسی شوند.
توان تقریبی موردنیاز برای گرمکردن آب استخر از رابطه زیر بهدست میآید:
Q
ظرفیت حرارتی مبدل مقدار انرژی منتقلشده بین مدار آب گرم و مدار آب سرد است.
ṁ
دبی جرمی آب مقدار آبی است که در هر ثانیه از مبدل عبور میکند.
Cp
گرمای ویژه آب معمولاً برابر با 4.18 کیلوژول بر کیلوگرم درجه سانتیگراد است.
ΔT
اختلاف دمای آب تفاوت بین دمای ورودی و خروجی آب است.
در عمل، علاوه بر نتیجه این محاسبه باید تلفات حرارتی محیط، روباز یا سرپوشیده بودن استخر و راندمان تجهیزات نیز در نظر گرفته شود. دبی آب نیز نقش مهمی در عملکرد مبدل حرارتی استخر دارد؛ چراکه دبی کم باعث کاهش راندمان واقعی و دبی بیش از حد باعث افت فشار و استهلاک بیشتر میشود.
بهترین جنس مبدل حرارتی استخر
جنس مبدل حرارتی باید بر اساس شرایط واقعی آب استخر انتخاب شود، زیرا وجود کلر، نمک و سایر مواد شیمیایی بهمرور زمان خوردگی و کاهش عمر دستگاهها را به دنبال دارد. به همین دلیل، انتخاب متریال مناسب نقش مهمی در عملکرد و دوام مبدل دارد.
• استیل 304: مقاومت کمتری نسبت به استیل 316L در برابر کلراید دارد؛ بنابراین نباید بدون بررسی کیفیت آب برای تماس مستقیم با آب استخر انتخاب شود. این متریال برای آب شور یا شرایط دارای کلراید بالا گزینه مناسبی نیست.
• استیل 316L: در برابر کلراید و خوردگی مقاومت بیشتری از استیل 304 دارد و برای بسیاری از استخرهای معمولی با کیفیت آب کنترلشده قابل بررسی است. بااینحال، مقاومت آن نامحدود نیست و افزایش کلراید، دما یا نامناسببودن pH میتواند احتمال خوردگی را بیشتر کند.
• تیتانیوم: برای استخرهای آب شور، سیستمهای مجهز به کلرزن نمکی و آب دارای کلراید بالا انتخاب مطمئنتری است. قیمت اولیه مبدل استخری تیتانیومی بیشتر است، اما مقاومت بالاتری در محیطهای خورنده دارد.
• مس و آلیاژهای مس: انتقال حرارت مناسبی دارند، اما برای تمام شرایط آب استخر قابل توصیه نیستند. استفاده از آنها باید براساس ترکیب شیمیایی آب و دستورالعمل سازنده بررسی شود.
مبدل حرارتی جکوزی
جکوزی حجم آب کمتری نسبت به استخر دارد، اما آب آن باید در مدت کوتاهتری به دمای بالاتری برسد. به همین دلیل، ظرفیت مبدل حرارتی جکوزی باید با توجه به حجم آب، دمای اولیه، دمای موردنظر و زمان تعیینشده برای گرمایش انتخاب شود. هرچه اختلاف دمای اولیه و نهایی بیشتر یا زمان گرمشدن کوتاهتر باشد، ظرفیت حرارتی بیشتری نیاز خواهد بود.
اتصال جکوزی به مبدل استخر نیز همیشه نتیجه مطلوبی ایجاد نمیکند. در بسیاری از پروژهها، استفاده از مبدل و مدار گرمایش مستقل برای جکوزی، امکان کنترل سریعتر و دقیقتر دما را فراهم کرده و مانع ایجاد اختلال در عملکرد سیستم گرمایش استخر میشود.
مزایای استفاده از مبدل حرارتی استخر
استفاده از مبدل استخری مناسب، مدار گرمایش موتورخانه را از آب استخر جدا کرده و انتقال حرارت را بدون تماس مستقیم دو سیال انجام میدهد. این جداسازی مانع ورود آب حاوی کلر و مواد شیمیایی به دیگ یا پکیج میشود و از تجهیزات موتورخانه محافظت میکند.
• کنترل بهتر و پایدارتر دمای آب
• قابلیت شستوشو، رسوبزدایی و تعمیر
• اشغال فضای کمتر در مدلهای صفحهای
• امکان طراحی ظرفیت متناسب با شرایط پروژه
• امکان اتصال به دیگ، پکیج، پمپ حرارتی یا مدار خورشیدی
• کاهش زمان گرمشدن آب در صورت انتخاب صحیح ظرفیت
• انتقال حرارت بدون مخلوطشدن آب استخر با آب موتورخانه
این مزایا زمانی حاصل میشوند که ظرفیت مبدل، توان منبع حرارتی و دبی دو مدار با یکدیگر هماهنگ باشند و دستگاه بهدرستی نصب شود.

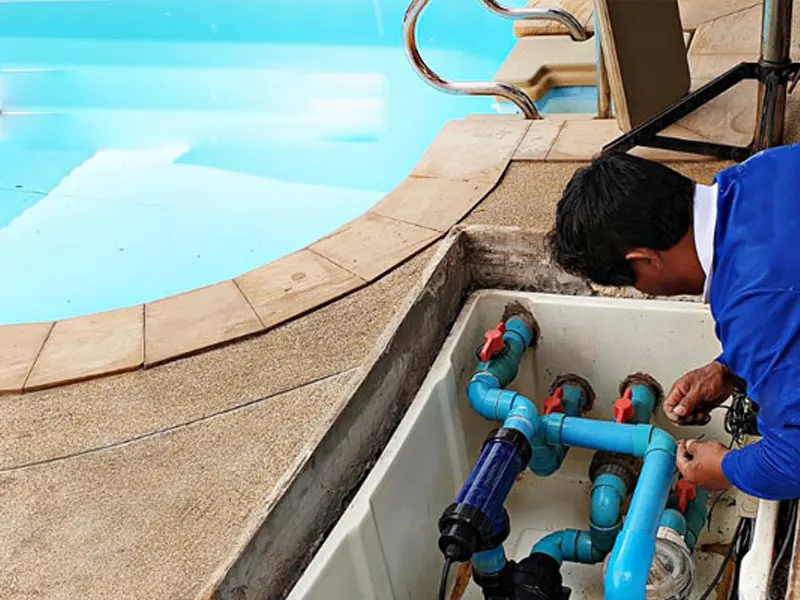

طریقه نصب مبدل حرارتی استخر
راهاندازی و نصب مبدل حرارتی معمولاً پس از پمپ و فیلتر تصفیه، در مسیر گردش آب استخر صورت میگیرد. در این حالت، آب تصفیهشده وارد مبدل شده و احتمال ورود ذرات معلق و گرفتگی مسیرهای داخلی کاهش مییابد. محل تزریق کلر و سایر مواد شیمیایی باید بعد از مبدل و در مسیر برگشت آب به استخر قرار گیرد. این جانمایی از ورود مستقیم مواد شیمیایی با غلظت بالا به مبدل جلوگیری کرده و احتمال خوردگی صفحات یا لولهها را کاهش میدهد.
برای سهولت در سرویس و تعمیر مبدل حرارتی، بهتر است در دو طرف مبدل شیرهای قطعووصل و فضای کافی در نظر گرفته شود. اجرای مسیر بایپس نیز امکان تنظیم جریان و خارج کردن مبدل استخر از مدار هنگام سرویس را فراهم میکند. همچنین لولهکشی باید بهگونهای اجرا شود که وزن و تنش لولهها به اتصالات دستگاه منتقل نشده و جهت حرکت سیالها مطابق نقشه فنی مبدل باشد.
عیبیابی و تعمیرات مبدل حرارتی استخر
کاهش راندمان، افت دبی و نشتی از مشکلات رایج مبدل حرارتی استخر هستند. برای عیبیابی دقیق باید عملکرد پمپ، دمای رفتوبرگشت، میزان افت فشار و وضعیت رسوبگرفتگی دستگاه بهصورت همزمان بررسی شود. کاهش راندمان معمولاً به دلیل تشکیل رسوب، سختی بالای آب یا نامناسب بودن شرایط شیمیایی آن رخ میدهد و در نتیجه زمان گرمشدن آب افزایش پیدا میکند. همچنین افت دبی و افزایش افت فشار میتواند نشانه گرفتگی مسیرهای داخلی مبدل باشد. نشتی مبدل حرارتی ممکن است از اتصالات، واشرها، صفحات یا لولهها ایجاد شود و باعث کاهش عملکرد و افت فشار سیستم گردد. علاوه بر این، باید شیرهای قطعووصل و مسیر بایپس نیز بررسی شوند تا جریان آب بهدرستی در مدار گردش داشته باشد.
قیمت مبدل حرارتی استخری
قیمت مبدل حرارتی استخر به ظرفیت موردنیاز پروژه، نوع مبدل، جنس صفحات یا لولهها، فشار و دمای کاری و ابعاد اتصالات بستگی دارد. هرچه ظرفیت یا سطح انتقال حرارت بیشتر باشد، تعداد صفحات یا لولهها و مقدار متریال مصرفی افزایش پیدا میکند و در نتیجه هزینه ساخت نیز بالاتر میرود. جنس مبدل نیز تأثیر مهمی بر قیمت دارد. برای مثال، مبدل تیتانیومی به دلیل مقاومت بیشتر در برابر آب شور و کلراید بالا، معمولاً قیمت بیشتری نسبت به مدل استیل دارد. هنگام خرید مبدل حرارتی استخر، قیمت باید همراه با ظرفیت، متریال و شرایط طراحی دستگاه بررسی شود.
جدول انتخاب مبدل حرارتی استخر
این جدول بر اساس اطلاعات فنی موجود در کاتالوگ مبدل استخری تهیه شده و بهعنوان یک راهنمای کاربردی برای انتخاب مبدل حرارتی استخر در نظر گرفته میشود. برای بررسی دقیقتر مشخصات هر مدل و دسترسی به کاتالوگ کامل مبدل استخری، میتوانید به بخش محصولات مراجعه کنید یا با کارشناسان فروش مجموعه در ارتباط باشید.
| مدل |
ظرفیت حرارتی (kW) |
حجم استخر پیشنهادی (m³) |
دبی آب (m³/h) |
سایز اتصالات |
| PHE20 |
18–25 |
8–15 |
2–4 |
1" |
| PHE35 |
25–40 |
15–25 |
3–6 |
1" |
| PHE50 |
40–60 |
25–40 |
5–8 |
1" – 1¼" |
| PHE70 |
60–85 |
40–60 |
7–12 |
1¼" |
| PHE90 |
85–110 |
60–85 |
10–15 |
1¼" – 1½" |
| PHE120 |
110–150 |
85–120 |
12–20 |
1½" |
| PHE160 |
150–200 |
120–160 |
18–25 |
2" |
| PHE200 |
200–280 |
160–220 |
22–35 |
2" |
اطلاعات این جدول صرفاً برای مقایسه اولیه مدلها ارائه شده است و انتخاب مبدل نباید تنها براساس حجم استخر انجام شود. ظرفیت نهایی باید با توجه به دمای اولیه و دمای موردنظر آب، زمان مطلوب گرمایش، دمای رفتوبرگشت مدار بویلر، دبی دو مدار، افت فشار مجاز، تلفات حرارتی و شرایط شیمیایی آب تعیین شود.
خرید مبدل حرارتی استخری از آرکا تجهیز صدر مشهد
شرکت آرکا تجهیز صدر با بیش از ده سال تجربه در طراحی و تولید مبدلهای حرارتی استخری، به عنوان یکی از معتبرترین شرکتها در مشهد شناخته میشود. این شرکت با تکیه بر تخصص و نوآوری در تولید انواع مبدلهای حرارتی از جمله مبدلهای صفحهای، پوسته و لوله، هواخنک و دستگاه پاستوریزاتور، محصولاتی با کیفیت بالا و ایمنی تضمینشده ارائه میدهد. آرکا تجهیز صدر به عنوان سازنده مبدل حرارتی با تمرکز بر کیفیت، خدمات پس از فروش عالی و رضایت مشتری، توانسته در صنایع مختلفی همچون نفت، گاز، پتروشیمی، غذایی و دارویی موفقیتهای بسیاری کسب کند. برای خرید مبدل استخری با بهترین قیمت و پشتیبانی تخصصی، به آرکا تجهیز صدر مراجعه کنید.
