نحوه کار مبدل حرارتی【مکانیزم و طرز کار انواع مبدل】

طرز کار مبدل حرارتی صنعتی موضوعی است که آشنایی با آن به درک بهتر عملکرد بسیاری از سیستم‌های صنعتی، گرمایشی و سرمایشی کمک می‌کند. این تجهیزات با انتقال حرارت بین دو سیال با دماهای متفاوت، نقش مهمی در کاهش مصرف انرژی و افزایش راندمان فرایندها دارند. پیشرفت فناوری در طراحی و ساخت مبدل‌های حرارتی باعث شده این تجهیزات با دقت و بازده بیشتری عمل کنند و در صنایع مختلف از نیروگاه‌ها و پالایشگاه‌ها گرفته تا صنایع غذایی، شیمیایی و سیستم‌های تهویه مطبوع کاربرد گسترده‌ای داشته باشند. به همین دلیل، مبدل‌های حرارتی امروزه به یکی از اجزای ضروری بسیاری از فرایندهای صنعتی و تأسیساتی تبدیل شده‌اند.



مبدل حرارتی چیست؟ مکانیزم و نحوه عملکرد آن به چه صورت می باشد؟

مبدل حرارتی دستگاهی برای انتقال حرارت بین دو سیال است که این سیال‌ها می‌توانند مایع، گاز یا ترکیبی از هر دو باشند. در این سیستم، دو جریان سیال به‌صورت جداگانه از کنار یکدیگر عبور می‌کنند و معمولاً توسط چند سطح یا دیواره از هم جدا می‌شوند. نحوه کار مبدل حرارتی به این صورت است که اختلاف دما بین سیال گرم و سیال سرد باعث انتقال انرژی گرمایی می‌شود؛ این انتقال یا از طریق دیواره رسانای مبدل انجام می‌گیرد یا در برخی مدل‌ها با تماس مستقیم بین سیال‌ها صورت می‌گیرد.

آشنایی با نحوه کار انواع مبدل های حرارتی

مبدل‌های حرارتی به طور کلی بر اساس ساختار، کاربرد و طرز کار انواع مختلفی دارند که در ادامه به انواع و نحوه کار آن ها اشاره می کنیم.

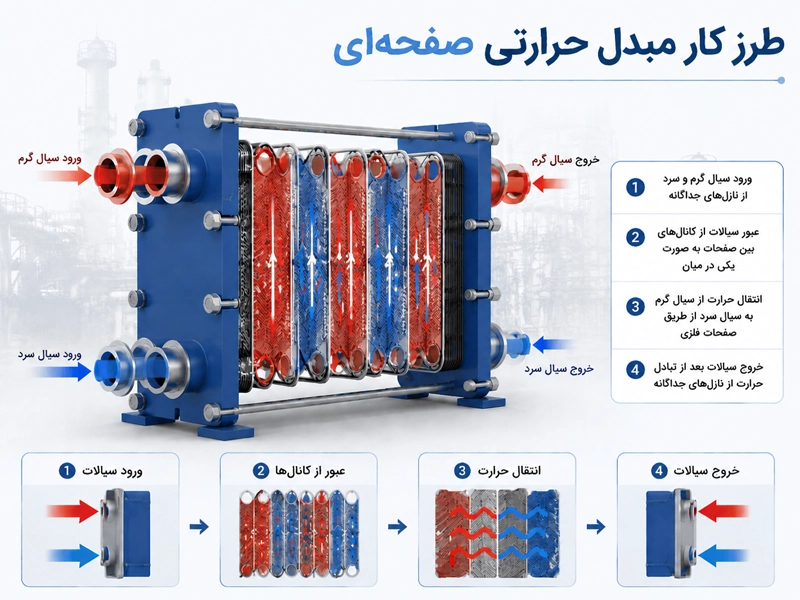

1. طرز کار مبدل حرارتی صفحه ای

نحوه عملکرد مبدل حرارتی صفحه‌ای بر پایه انتقال حرارت بین دو سیال از طریق صفحات نازک فلزی است که به‌صورت متناوب در کنار هم قرار گرفته‌اند. در این نوع مبدل حرارتی صفحه ای، سیال گرم و سیال سرد در مسیرهای جداگانه و به‌صورت یکی در میان از بین کانال‌های ایجادشده بین صفحات عبور می‌کنند؛ در نهایت بدون تماس مستقیم با هم، تبادل حرارت انجام می‌شود. همین طراحی باعث افزایش سطح تماس بین سیال‌ها شده و در نتیجه فرآیند انتقال حرارت در مبدل حرارتی با راندمان بالا و سرعت مناسب انجام می‌شود.

مراحل نحوه کار در مبدل حرارتی صفحه‌ای

اولین مرحله ورود سیال گرم و سیال سرد از طریق نازل‌های جداگانه به مبدل حرارتی است.
در مرحله دوم هر دو سیال گرم و سرد به صورت جداگانه از طریق کانال‌های بین صفحات عبور می‌کند.
در حین عبور سیالات از کانال‌ها، حرارت از سیال گرم به سیال سرد منتقل می‌شود. این انتقال حرارت به دلیل اختلاف دمای بین دو سیال و هدایت حرارتی صفحات فلزی رخ می‌دهد.
در مراحل بعدی سیال گرم و سیال سرد بعد از تبادل حرارت، از طریق نازل‌های جداگانه از مبدل حرارتی خارج می‌شوند.

پس از تکمیل انتقال حرارت، هر دو سیال بدون تماس مستقیم با یکدیگر، از مسیرهای خروجی مجزا از مبدل خارج می‌شوند؛ به‌طوری‌که سیال گرم از خروجی گرم و سیال سرد از خروجی سرد به سمت مصرف یا مراحل بعدی سیستم هدایت می‌گردند.

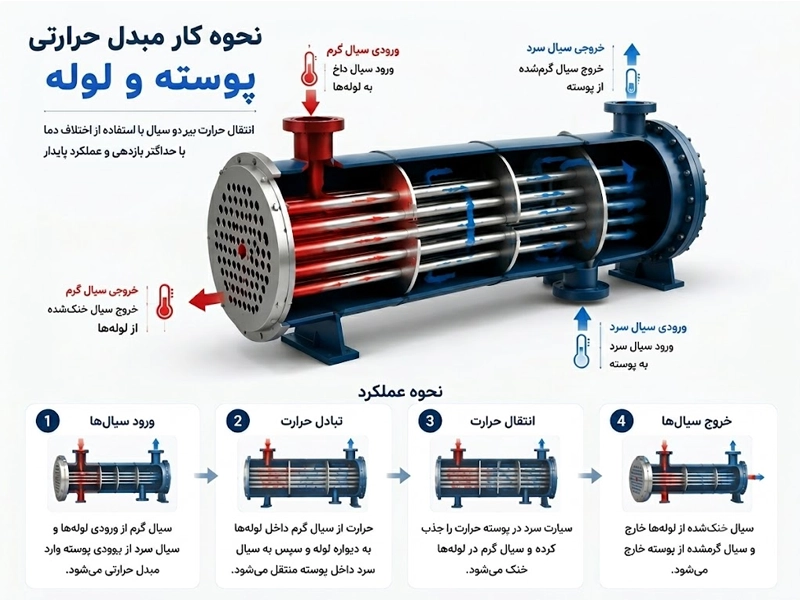

2. نحوه کار مبدل حرارتی پوسته و لوله

طرز کار مبدل حرارتی پوسته و لوله به این شکل است که دو سیال در دو مسیر جدا از هم جریان دارند؛ یکی داخل لوله‌ها و دیگری در فضای پوسته اطراف آن‌ها. در این ساختار، سیال‌ها هیچ تماس مستقیمی با هم ندارند و انتقال حرارت از طریق جداره لوله‌ها انجام می‌شود. این اختلاف دما بین دو سیال باعث جابه‌جایی انرژی گرمایی از سیال گرم به سیال سرد می‌شود. همین روش ساده و مؤثر باعث شده مبدل پوسته و لوله در صنایع مختلف، به‌خصوص برای انتقال حرارت بین مایعات و گازها، کاربرد زیادی داشته باشد.

مراحل نحوه کار مبدل حرارتی پوسته و لوله به شرح زیر می باشد.

تغذیه و تخلیه: مایع گرمایی یا گازی که باید حرارت منتقل کند، از طریق ورودی‌های مناسب به مبدل حرارتی پوسته و لوله وارد می‌شود. پس از عبور از داخل لوله‌ها، از طریق خروجی‌های مناسب مبدل را ترک می‌کند.
تبادل حرارت: مایع گرمایی یا گازی که از یک سمت لوله‌ها وارد می‌شود، حرارت خود را به دیواره‌های لوله منتقل می‌کند. سپس این حرارت از طریق دیواره‌های لوله به مایع گرمایی یا گازی در داخل پوسته منتقل می‌شود.
تبدیل حرارت: در این مرحله، حرارت از دیواره‌های لوله به دیواره‌های پوسته منتقل می‌شود. این فرآیند موجب انتقال حرارت از مایع گرمایی یا گازی در داخل پوسته به دیواره‌های پوسته می‌شود.
تخلیه حرارت: مایع سردتر یا گازی که حرارت آن به دیواره‌های پوسته منتقل شده است، از طریق خروجی‌های مناسب از مبدل حرارتی خارج می‌شود.
به این ترتیب، مبدل حرارتی پوسته و لوله موجب انتقال حرارت از یک محیط به محیط دیگر با استفاده از دیواره‌های لوله و پوسته می‌شود، که در نهایت به تبدیل انرژی حرارتی از یک محیط به محیط دیگر منجر می‌شود.

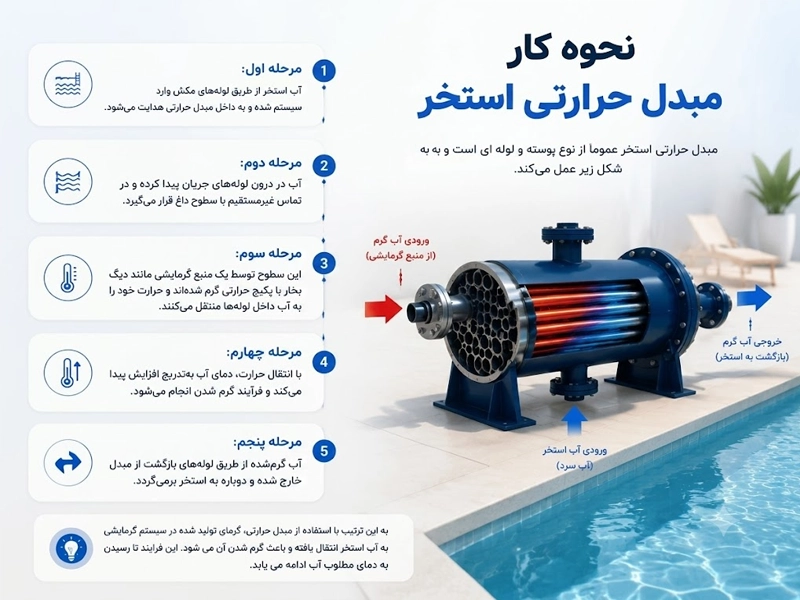

3. نحوه کار مبدل حرارتی استخر

مبدل حرارتی استخر عموما از نوع پوسته و لوله ای است و به شکل زیر عمل می کند:

مرحله اول: آب استخر از طریق لوله‌های مکش وارد سیستم شده و به داخل مبدل حرارتی هدایت می‌شود.

مرحله دوم: آب درون لوله‌های مبدل جریان پیدا کرده و در تماس غیرمستقیم با سطوح داغ قرار می‌گیرد.

مرحله سوم: این سطوح توسط یک منبع گرمایشی مانند دیگ بخار یا پکیج حرارتی گرم شده‌اند و حرارت خود را به آب داخل لوله‌ها منتقل می‌کنند.

مرحله چهارم:‌ با انتقال حرارت، دمای آب به‌تدریج افزایش پیدا می‌کند و فرآیند گرم شدن انجام می‌شود.

مرحله پنجم: آب گرم‌شده از طریق لوله‌های بازگشت از مبدل خارج شده و دوباره به استخر برمی‌گردد.

به این ترتیب با استفاده از مبدل حرارتی، گرمای تولید شده در سیستم گرمایشی به آب استخر انتقال یافته و باعث گرم شدن آن می شود. این فرایند تا رسیدن به دمای مطلوب آب ادامه می یابد. برای اطلاعات بیشتر در مورد نصب مبدل استخر می توانید به صفحه طریقه نصب مبدل حرارتی مراجعه نمایید.

4. طرز کار مبدل حرارتی پاستوریزاتور

پاستوریزاتور یک نوع خاص از انواع مبدل حرارتی است که برای پاستوریزه کردن مواد غذایی مانند شیر، آب میوه و سایر محصولات استفاده می شود. نحوه کار مبدل حرارتی پاستوریزاتور به شکل زیر است:
ورود مواد غذایی به پاستوریزاتور: در این مرحله، مواد غذایی با دمای اولیه وارد دستگاه پاستوریزاتور می‌شوند. این مواد معمولاً پیش از فرآیند، در دمای اتاق یا شرایط سردخانه‌ای نگهداری شده و برای پاستوریزه شدن آماده هستند.
گرم کردن مواد غذایی: در مرحله اول، مواد غذایی از طریق مبدل حرارتی نیمه گرم می‌شوند. در این مرحله، تماس غیرمستقیم با سیال گرم باعث انتقال حرارت و افزایش دمای مواد غذایی می‌گردد.
پاستوریزاسیون: پس از گرم شدن اولیه، مواد غذایی وارد بخش پاستوریزاسیون می‌شوند و در معرض دمای بالاتری، معمولاً بین ۶۰ تا ۸۵ درجه سانتی‌گراد، قرار می‌گیرند. این بازه دمایی موجب از بین رفتن باکتری‌ها و غیرفعال شدن آنزیم‌های مضر می‌شود.
سرد کردن مواد: پس از پاستوریزاسیون، دمای مواد غذایی به‌سرعت کاهش پیدا می‌کند تا برای بسته‌بندی و نگهداری آماده شوند. این فرایند معمولاً با استفاده از یک مبدل حرارتی دیگر انجام می‌شود که گرمای باقی‌مانده را از مواد غذایی خارج می‌کند.
خروج مواد پاستوریزه شده: در نهایت، مواد غذایی پاستوریزه شده از خروجی دستگاه خارج می شوند و آماده بسته بندی و توزیع هستند.
این فرآیند باعث افزایش ماندگاری و بهداشت مواد غذایی می شود. طراحی و عملکرد صحیح پاستوریزاتور نقش مهمی در کارایی این فرآیند دارد.

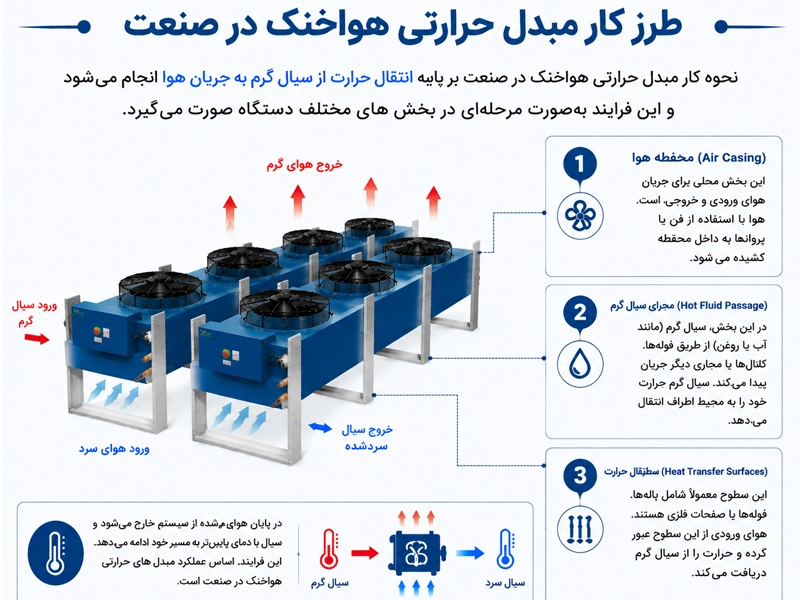

5. طرز کار مبدل حرارتی هواخنک در صنعت

نحوه کار مبدل‌ حرارتی هواخنک در صنعت بر پایه انتقال حرارت از سیال گرم به جریان هوا انجام می‌شود و این فرایند به‌صورت مرحله‌ای در بخش‌های مختلف دستگاه صورت می‌گیرد.

بخش اول محفظه هوا (Air Casing):
این بخش محلی برای جریان هوای ورودی و خروجی است. هوا با استفاده از یک فن یا پروانه، به داخل محفظه کشیده می‌شود.

بخش دوم: مجرای سیال گرم (Hot Fluid Passage):
در این بخش، سیال گرم (مانند آب یا روغن) از طریق لوله‌ها، کانال‌ها یا مجاری دیگر جریان پیدا می‌کند. سیال گرم حرارت خود را به محیط اطراف انتقال می‌دهد.
بخش سوم سطوح انتقال حرارت (Heat Transfer Surfaces):
این سطوح معمولاً شامل باله‌ها، لوله‌ها یا صفحات فلزی هستند. هوای ورودی از این سطوح عبور کرده و حرارت را از سیال گرم دریافت می‌کند.

در پایان، هوای گرم‌شده از سیستم خارج می‌شود و سیال با دمای پایین‌تر به مسیر خود ادامه می‌دهد؛ این فرایند، اساس عملکرد مبدل‌های حرارتی هواخنک در صنعت است.

آیا طرز کار مبدل حرارتی هواخنک با سایر مبدل ها متفاوت می باشد؟

بله، طرز کار مبدل حرارتی هواخنک با سایر مبدل‌های حرارتی تفاوت‌هایی دارد. در مبدل هواخنک، سیال گرم داخل لوله‌ها جریان دارد و هوا با عبور از اطراف آن‌ها، حرارت را جذب کرده و باعث کاهش دمای سیال می‌شود.

در مقابل، در سایر مبدل‌های حرارتی معمولاً هر دو سیال به‌صورت مایع یا گاز در مدارهای بسته جریان دارند؛ درنتیجه انتقال حرارت بین دو سیال بدون استفاده مستقیم از هوا انجام می‌شود. در این نوع سیستم‌ها، تبادل حرارت اغلب از طریق جداره‌های فلزی بین دو سیال صورت گرفته و شرایط کاری بسته‌تری نسبت به مبدل‌های هواخنک دارند.

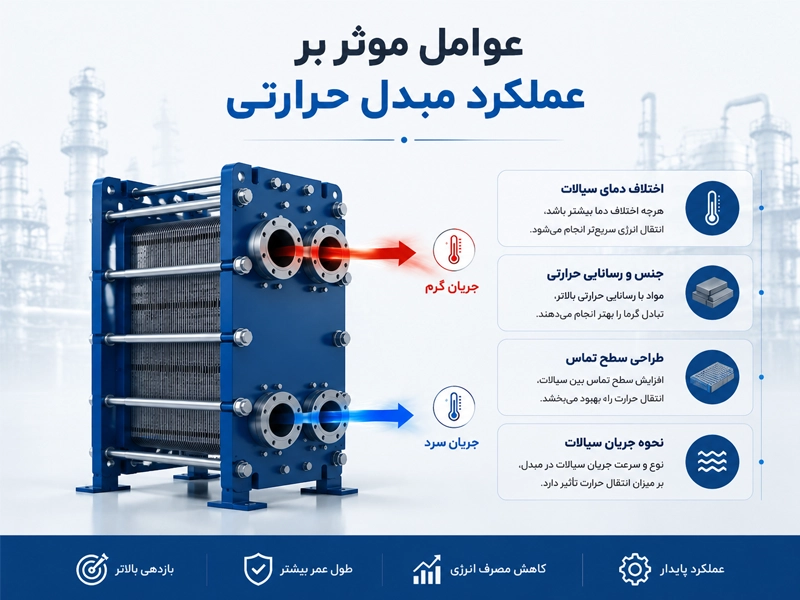

عوامل موثر بر عملکرد مبدل حرارتی

عوامل موثر بر نحوه عملکرد مبدل حرارتی مستقیماً بر راندمان و بازده آن تأثیر می‌گذارند. مهم‌ترین عامل، اختلاف دمای بین دو سیال است؛ هرچه این اختلاف بیشتر باشد، انتقال انرژی سریع‌تر انجام می‌شود. جنس بدنه و میزان رسانایی حرارتی آن نیز اهمیت دارد، چون مواد با رسانایی بالاتر، تبادل گرما را بهتر انجام می‌دهند. طراحی سطح تماس و نحوه جریان سیالات هم در بهبود عملکرد نقش دارد.

چگونه می توان راندمان مبدل حرارتی را بهبود داد؟

برای بهبود راندمان مبدل حرارتی می‌توان از روش‌هایی مانند استفاده از مواد با ضریب انتقال حرارت بالا، افزایش سطح تبادل حرارت، بهینه‌سازی جریان سیالات و کاهش افت فشار استفاده کرد. در کنار این موارد، تمیز بودن سطوح داخلی نیز اهمیت زیادی دارد؛ زیرا تشکیل رسوب و آلودگی باعث افت عملکرد دستگاه می‌شود. به همین دلیل، رسوب‌زدایی دوره‌ای نقش مهمی در حفظ کارایی و عملکرد پایدار مبدل حرارتی ایفا می‌کند. برای اطلاعات بیشتر می‌توانید به صفحه شستشو و رسوب زدایی مبدل حرارتی مراجعه نمایید.
