ایرکولر صنعتی نوعی مبدل حرارتی است که به وسیله آن می توان حرارت اضافی یک سیال را به هوا منتقل کرد تا دمای آن به میزان لازم کاهش یابد. معادل فارسی ایرکولر، کولر هوایی می باشد، ایرکولر صنعتی یا کولر هوایی یکی از مبدل های حرارتی است که برای خنک کردن سیالات از آن استفاده می شود.
زمانی که سیال با دمای بسیار بالا به عنوان مثال روغن داغ، وارد ایرکولر می شود به کمک جریان هوا، گرمای خود را از دست می دهد و دمای آن تا نقطه مطلوب کاهش می یابد. نحوه عملکرد ایرکولر صنعتی مشابه برج خنک کننده خشک می باشد.

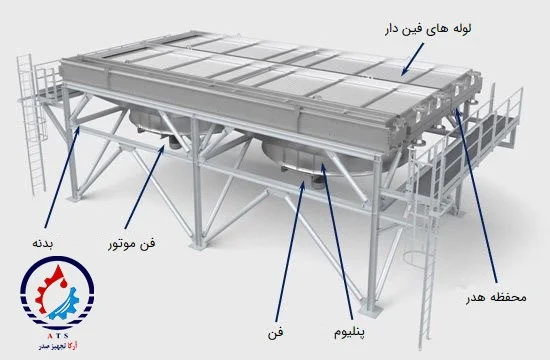

اجزای تشکیل دهنده ایرکولر شامل:
• فن و سیستم دمنده
• پلنیوم Plenum، محفظه ای که هدایت، توزیع و کاهش نوسانات جریان هوا را بر عهده دارد
• لوله های سیال Tube Bundle، که شامل لوله،فین، ساختار نگهدارنده و خطوط ورودی و خروجی می باشد.
• بدنه دستگاه
•
در ایرکولر با توجه به نوع و طراحی ایرکولر می توان تجهیزات دیگری اضافه کرد.تجهیزات جانبی ایرکولر شامل:کویل بخار، کرکره، مکانیزم تنظیم تیغه فن، سیستم کنترل دور موتور، سکوهای اضافی جهت تعمیر و نگهداری،سوییچ ارتعاش و... می باشد
در این مقاله از سایت آرکاتجهیزصدر به بررسی و طرزکار هر قسمت از اجزای ایرکولر اشاره می کنیم:
طرز کار فن ایرکولر صنعتی:
ایجاد جریان هوا وظیفه فن می باشد، در واقع هوا سیال خنک کننده در کولر هوایی است. ابعاد فن های مورد استفاده در ایرکولر بین بازه 1 تا 8 متری قرار میگیرد و بصورت نرمال داری 4 تا 10 تیغه هستند. فن باید تمام سطح تیوب باندل را پوشش دهد این کار برای حداکثر شدن کارایی ایرکولر می باشد، همچنین زاویه تیغه ها در عملکرد آن ایرکولر تاثیرگذار است، برخی از فن ها دارای تیغه های قبل تنظیم هستند.
طریقه کار ایرکولر صنعتی:
پلنیوم محفظه ای با دیواره های شیاردار است که وظیفه پخش کردن هوا بصورت یکنواخت بر روی تیوب باندل را دارد.
یکنواخت پخش شدن هوا به تمام سطوح تیوب باندل در پلنیوم باعث میشود از تمام سطح به طور بهینه استفاده شود.
تیوب باندل ایر کولر صنعتی به چه صورت کار می کند:
قسمتی که عمل تبادل حرارت بین سیال خنک شونده و هوا که خنک کننده می باشد توسط تیوب باندل انجام می شود. سایر اجزای تیوب باندل، شامل هدر می باشد که سیال توسط نازل، از طریق آن به لوله ها می رسد.لوله های موجود باید مقاومت بالای در برابر دما و قابلیت هدایت حرارتی بالا را داشته باشد. جنس فین از آلومینیوم می باشد به دلیل اینکه توان انتقال افزایش یابد از پره فین که از جنس آلومینیوم می باشد استفاده می کند.
تیوب باندل با زاویه ای به صورت افقی نسبت به زمین قرار می گیرد که در برخی مدل ها بصورت زاویه دار نصب می شود.
انواع ایرکولر صنعتی:

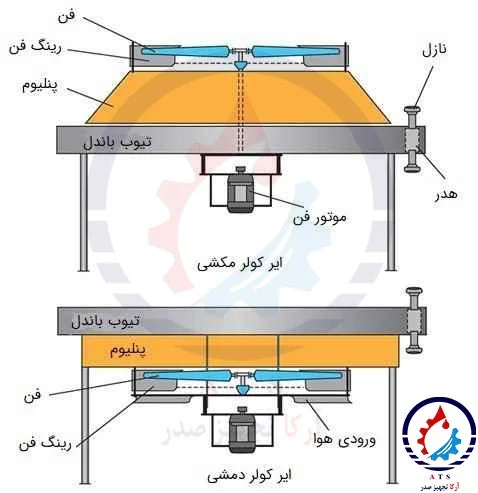

برحسب جریان هوا ایرکولرها به دو دسته تقسیم می شوند:
ایرکولر دمشی
ایرکولر مکشی
1- ایرکولر دمشی (Force Draft Air Cooler): به کولر جریان اجباری، ایر کولر دمشی گفته می شود. ایرکولر دمشی یک نوع از ایرکولر صنعتی می باشد که در آن فن در پایین لوله ها قرار گرفته و باعث ایجاد جریان هوا بر روی لوله ها می شود.
مزایای ایرکولر دمشی:
• مصرف انرژی کمتر
• تعمیرات آسان تر
• قابلیت استفاده در دماهای بالا
ایرادی که ایرکولر دمشی نسبت به ایرکولر مکشی دارد، احتمال برگشت هوای گرم است و هوا بصورت یکنواخت توزیع نمی شود.
2- ایرکولر مکشی: کولر هوایی القایی یا ایرکولر مکشی و یا Induced Draft Air Cooler .فن در قسمت بالای لوله ها قرار می گیرد و هوا را به سمت بالا می کشد.توزیع هوایی در این ایرکولر بصورت یکنواخت تری انجام می شود.
مزایای ایرکولر مکشی یا کولر هوایی القایی:
• مقاومت بالا در برابرعوامل جوی
• توزیع بهتر هوا بر روی باندل تیوب
• احتمال کم برگشت جریان هوای گرم
• ایراد ایرکولر مکشی، مصرف انرژی زیاد و محدودیت دمایی ایرکولر می باشد
مزایای استفاده از ایرکولر و معایب آن:
مزایای ایرکولرصنعتی:
• مصرف کم آب
• سهولت در نصب
• رسوب زیادی ندارد
• هزینه
• تنوع در مدل ها با توجه به نیاز
• بهای اندک
معایب ایرکولر صنعتی یا کولر هوایی:
• فضای زیادی میگیرد و ابعاد بزرگی دارد
• به تغییرات جوی حساسیت نشان می دهد
• بازدهی کمتر نسبت به سیستم های آبی
• صدای دستگاه نسبتا زیاد است
نتیجه گیری:
ایرکولر صنعتی یکی از تجهیزاتی است که برای خنک کاری سیال استفاده می شود. ایرکولر صنعتی در مناطق گرم و خشک استفاده میشود در این مناطق به دلیل مشکل کمبود آب از این دستگاه استقبال می شود.
