قطعات تشکیل‌دهنده مبدل حرارتی بسته به نوع آن (مانند پوسته و لوله، صفحه‌ای یا هواخنک) متفاوت است. این اجزا با همکاری یکدیگر، جریان کنترل‌شده سیالات و انتقال کارآمد حرارت را در صنایع مختلف از جمله صنایع غذایی، نفت و گاز، تهویه مطبوع، و فرآیندهای صنعتی ممکن می‌سازند. در ادامه قطعات اصلی تشکیل دهنده‌ی هر نوع هیت اکسچنجر صنعتی آورده شده است:

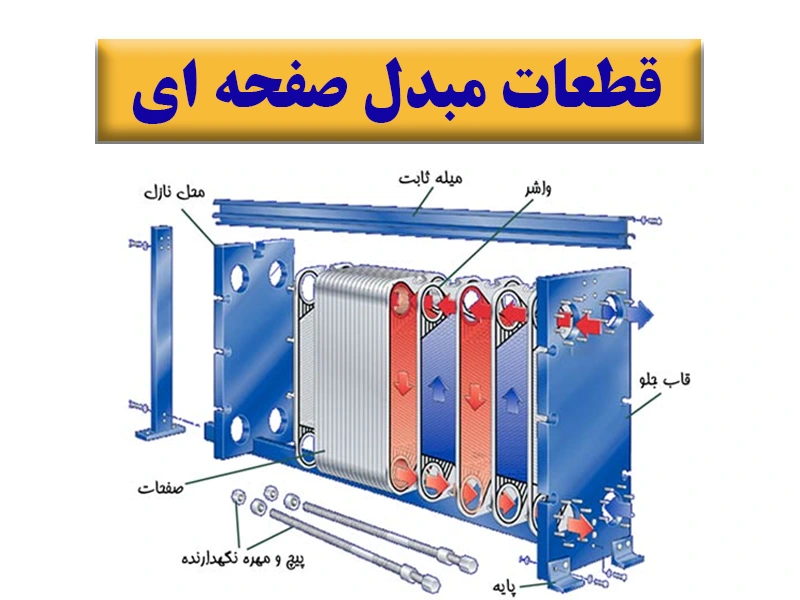

قطعات مبدل حرارتی مدل صفحه‌ای
لیست اجزای تشکیل دهنده این نوع مبدل صفحه ای به شرح زیر است:
- • پلیت یا صفحات فلزی نازک با طرح موجدار (جهت افزایش سطح تبادل حرارت)
- • گسکت یا واشر مبدل، برای آب‌بندی بین صفحات
- • فریم مبدل یا قاب فشاری (ثابت و متحرک) برای نگهداری صفحات در کنار هم
- • پیچ و مهره‌های فشاری جهت مونتاژ و جداسازی صفحات
- • نازل‌های ورودی و خروجی سیال سرد و گرم معمولاً فلنجی یا رزوه‌ای
- • قاب ثابت که ورودی/خروجی‌های اصلی روی آن قرار دارد
- • قاب متحرک صفحه فشار که با بولت‌ها تنظیم و بسته می‌شود
- • میل‌های نگهدارنده برای آویزان کردن صفحات و هدایت آن‌ها هنگام باز/بسته کرد
- • ستون یا پایه نگهدارنده چارچوب اصلی که قاب‌ها و میل‌ها روی آن نصب می‌شوند
- • درپوش‌های آب‌بندی و محافظ برای جلوگیری از آسیب فیزیکی و گاهی شامل شیلد محافظ دما/فشار
- • پایه و شاسی برای استقرار مبدل روی زمین

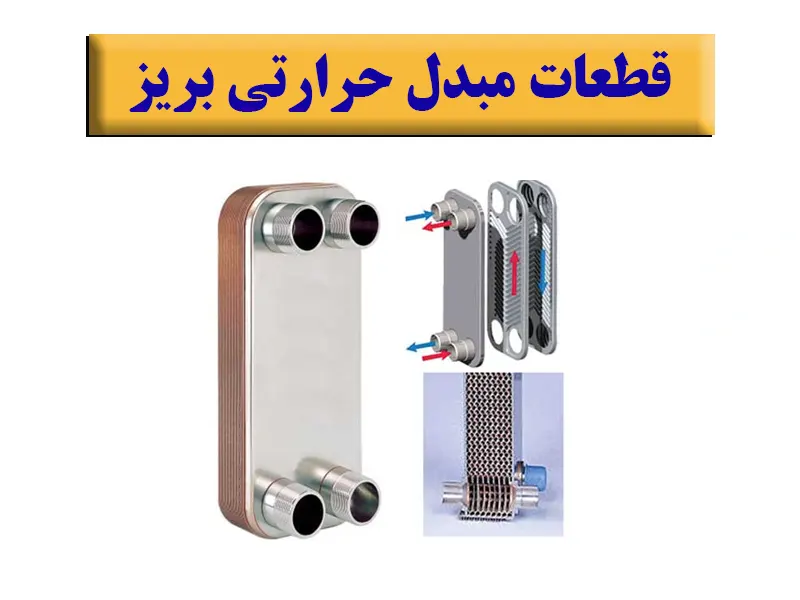

لیست قطعات مبدل صفحه ای بریز
-
1. صفحات جوشی: مجموعه صفحات فلزی موجدار که برای انتقال حرارت بین دو سیال لحیم یا جوش شده‌اند
- 2. لوله‌های ورودی و خروجی: ورودی و خروجی سیال گرم و سرد
- 3. مواد لحیم / جوش: قلع یا آلیاژ لحیم که صفحات را به هم متصل می‌کند
- 4. Frame / Shell: قاب یا پوشش محافظ بیرونی (در مدل‌های صنعتی)
💡 نکات:
- • مبدل بریز معمولاً فاقد پوش متحرک، پیچ، مهره و واشر هستند، چون اتصال صفحات دائمی است.
- • تعداد قطعات بسیار کمتر است و بیشتر روی صفحات، ورودی/خروجی و مواد جوش تمرکز می‌شود.
- • طراحی بسیار فشرده و سبک‌تر از مبدل پیچ و مهره‌ای است، مناسب فشار و دمای بالاتر.

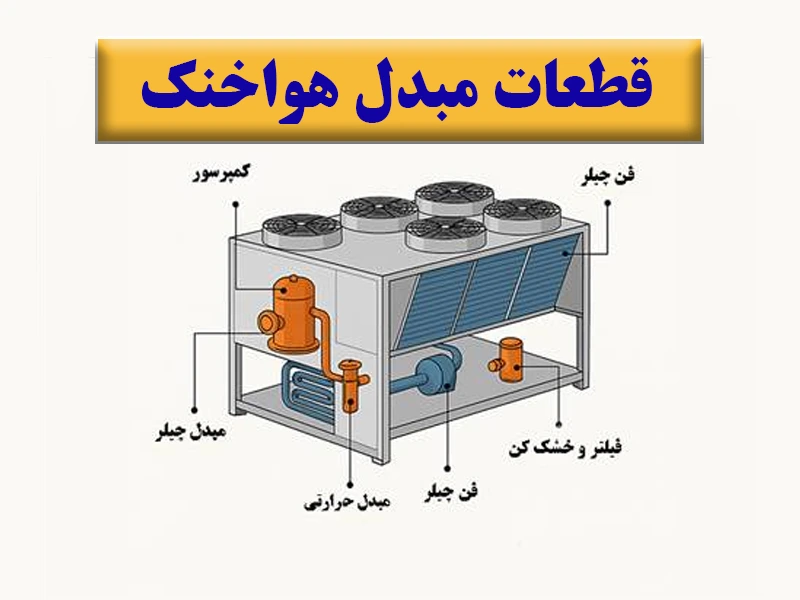

قطعات مبدل مدل هواخنک
برخی از اجزای تشکیل دهنده مبدل هواخنک شامل:
- • لوله‌های فلزی برای عبور سیال داغ
- • پره‌های فلزی روی لوله‌ها برای افزایش انتقال حرارت به هوا
- • فن یا دمنده صنعتی برای جریان دادن هوا روی پره‌ها
- • تیوب شیت برای نگهداری و هدایت لوله‌ها
- • پایه و فریم نگهدارنده
- • مخزن‌های هدایت سیال

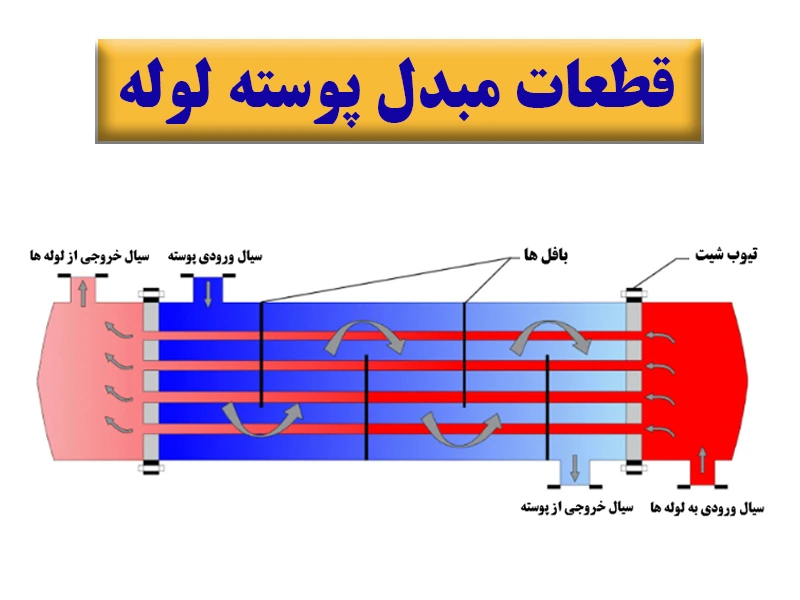

قطعات مبدل حرارتی پوسته و لوله
برخی از اصلی ترین اجزای تشکیل دهنده مبدل شل اند تیوب یا پوسته لوله شامل:
- • لوله‌های داخلی برای عبور یکی از سیالات
- • تیوب شیت برای مهار انتهای لوله‌ها
- • پوسته که سیال دوم از آن عبور می‌کند
- • صفحات بافل برای هدایت جریان سیال در پوسته
- • هد یا کلگی برای ورود و خروج سیال درون لوله‌ها
- • درپوش‌ها و فلنج‌های اتصال برای سرویس و نگهداری
- • Nozzles / Connections (اتصالات ورودی و خروجی) – لوله‌های ورود و خروج سیال پوسته‌ای و لوله‌ای.
- • Tie Rods / Bolts (میل‌گردها / پیچ‌ها) – برای نگه داشتن صفحات انتهایی و بستن سرپوش‌ها (در مدل‌های فشاری).
- • Support / Saddle (پایه نگهدارنده) – برای نصب مبدل روی زمین یا سازه نگهدارنده.
- • Drain & Vent Connections (اتصالات تخلیه و هواگیری) – برای تخلیه مایع یا هواگیری سیستم.
💡 نکات:
- • در مبدل‌های پوسته و لوله، هندسه داخلی بفل‌ها و آرایش لوله‌ها برای بهینه‌سازی انتقال حرارت اهمیت زیادی دارد.
- • مدل‌های فشار بالا معمولا شامل tie rods و reinforced head هستند تا امنیت مکانیکی تامین شود.

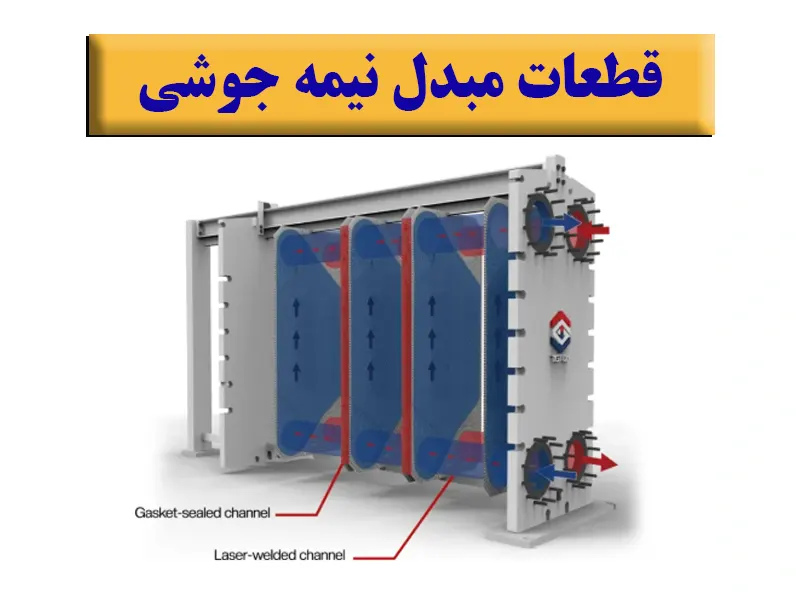

لیست قطعات مبدل حرارتی نیمه‌جوشی
- 1. پک صفحات یا بسته لوله‌ها: صفحات یا لوله‌ها که برای انتقال حرارت جوش یا لحیم شده‌اند
- 2. صفحات راهنما یا کانال‌های هدایت جریان: جوش یا لحیم برای هدایت جریان سیال
- 3. پوش ثابت جلویی: در بعضی مدل‌ها قابل جدا شدن است
- 4. پوش متحرک عقبی: بعضاً پیچ و مهره‌ای و قابل باز کردن
- 5. قاب یا فریم جانبی: فشرده شده با پیچ و مهره برای نگه داشتن قطعات
- 6. پیچ و مهره‌ها: برای فشردن قطعات و نگه داشتن پوش‌ها
- 7.ستون یا میله نگهدارنده: تحمل وزن بسته صفحات/لوله‌ها
- 8. میله راهنما: برای تراز نگه داشتن صفحات هنگام مونتاژ
- 9. لوله‌های ورودی و خروجی سیال
- 10. اتصالات تخلیه و هواگیری
- 11. واشرها / آب‌بندی: در بخش قابل جداسازی
- 12. صفحات انتهایی یا فاصله‌گذار: در بعضی مدل‌ها برای تنظیم فاصله صفحات
💡 ویژگی‌ها:
- • بخش داخلی جوش/لحیم شده و غیرقابل جداسازی
- • برخی پوش‌ها، فریم‌ها و پیچ‌ها قابل سرویس و باز شدن هستند
- • ترکیبی از مقاومت مبدل جوشی و قابلیت نگهداری مبدل پیچ‌ومهره‌ای

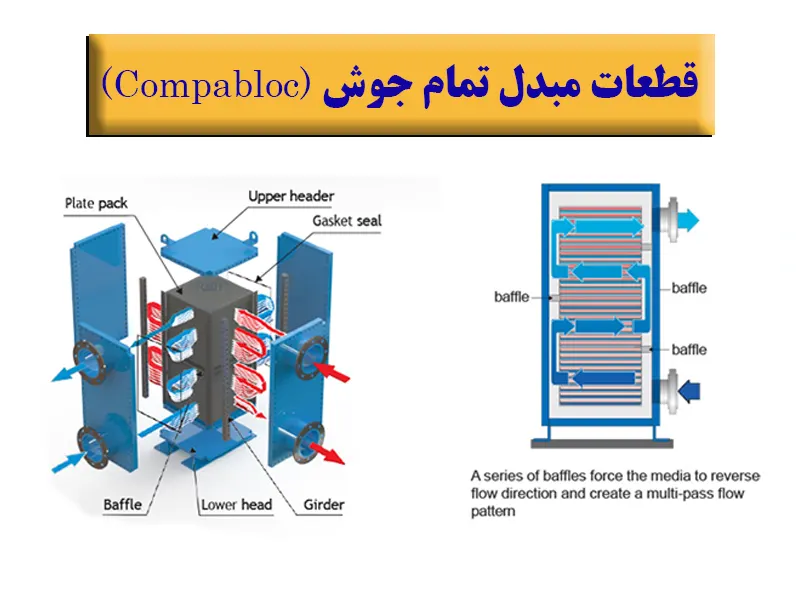

لیست قطعات مبدل تمام جوشی یا Compabloc
- 1- مجموعه صفحات موجدار جوش‌خورده: هسته اصلی انتقال حرارت شامل صفحات موجدار از جنس استنلس استیل یا آلیاژهای مقاوم
- 2- بفل‌ها / تقسیم‌کننده‌های جریان: صفحاتی داخل Plate Pack که مسیر جریان را میان کانال‌های مختلف هدایت می‌کنند
- 3-فریم فلزی پیچ‌شونده: ساختار بیرونی نگهدارنده Plate Pack شامل ستون‌ها، هد بالا و پایین و پنل‌های جانبی که با پیچ و مهره بسته می‌شوند
- 4- هدهای بالا و پایین: پوشش‌های بیرونی فریم که امکان نصب، جداسازی و دسترسی به بخش‌های داخلی مبدل را فراهم می‌کنند.
- 5- نازل‌های ورودی و خروجی: محل ورود و خروج سیالات گرم و سرد که روی فریم نصب می‌شوند
- 6- پایه یا سازه نگهدارنده: بخش نگهدارنده برای نصب و استقرار مبدل در محل.
💡 نکات مهم درباره ساختار Compabloc
- • در Compabloc بین صفحات هیچ گسکتی وجود ندارد. صفحات به‌صورت جوش‌خورده ذهستند. این طراحی اجازه می‌دهد تا با سیالات خورنده، دما و فشار بالا، و شرایط سخت کار کند.
- • Plate Pack، با الگوی موجدار و طراحی خاص صفحات، باعث توربولانس بالا و انتقال حرارت بسیار موثر می‌شود. کارایی چند برابر بیشتر نسبت به مبدل‌های پوسته لوله.
- • فریم پیچ شونده به همراه پنل‌ها امکان باز شدن برای سرویس، بازرسی یا تمیزکاری مبدل حرارتی را فراهم می‌کند.
چه زمانی قطعه مبدل حرارتی باید تعویض شود؟
زمان تعویض قطعات مبدل حرارتی به نوع خرابی و شرایط کار دستگاه بستگی دارد. نشتی میان پلیت‌ها، ترک‌خوردگی یا خشک‌شدن گسکت، خوردگی و سوراخ‌شدن پلیت، آسیب تیوب‌ها، تغییر شکل فریم و فرسودگی اتصالات از مهم‌ترین نشانه‌هایی هستند که بررسی قطعه را ضروری می‌کنند. البته هر افت راندمان یا کاهش انتقال حرارت به معنی خرابی قطعات نیست؛ تجمع رسوب و آلودگی روی سطوح انتقال حرارت نیز می‌تواند عملکرد مبدل را مختل کند. به همین دلیل، پیش از تعویض قطعه باید علت اصلی مشکل مشخص شود تا در صورت امکان با سرویس و رسوب‌زدایی برطرف شود و تنها قطعات معیوب نیازمند تعمیر یا جایگزینی باشند.
تجهیزات جانبی مبدل حرارتی
تجهیزات جانبی مبدل حرارتی شامل مجموعه‌ای از تجهیزات مکانیکی، کنترلی و اندازه‌گیری هستند که ممکن است در خطوط و سیستم‌های مجهز به مبدل حرارتی نصب شوند. این تجهیزات جزو قطعات داخلی مبدل نیستند و استفاده از آن‌ها به نوع فرآیند، شرایط کاری و طراحی سیستم بستگی دارد. تجهیزاتی مانند پمپ، فیلتر، شیرآلات و ابزارهای اندازه‌گیری در صورت نیاز در مدار لوله‌کشی قرار می‌گیرند و می‌توانند به بهبود گردش سیال، کنترل شرایط کاری، محافظت از مبدل و افزایش ایمنی مجموعه کمک کنند.
1- پایه نگهدارنده
پایه‌ها و میله‌های نگهدارنده وظیفه دارند وزن مبدل حرارتی واشردار و فشارهای مکانیکی وارد بر آن را تحمل کرده و دستگاه را در موقعیت استاندارد ثابت نگه دارند. این قطعات معمولاً از فولاد مقاوم ساخته می‌شوند و باعث می‌شوند مبدل در حالت بدون لرزش و کاملاً تراز قرار گیرد. فشارهای ناشی از انبساط حرارتی و ارتعاشات کنترل شود.
2- پیچ و مهره‌ها
پیچ‌های فشاری در مبدل‌های صفحه‌ای واشردار، صفحات را بین فریم ثابت و صفحه متحرک محکم نگه می‌دارند. میزان فشردگی صفحات باید مطابق اندازه تعیین‌شده توسط سازنده باشد تا گسکت‌ها به‌درستی در محل خود قرار بگیرند و آب‌بندی مناسبی ایجاد شود. با باز کردن این پیچ‌ها، دسترسی به صفحات برای شست‌وشو، بازرسی و تعویض گسکت امکان‌پذیر خواهد بود. تعداد، ابعاد و نحوه قرارگیری پیچ‌ها نیز با توجه به طراحی و اندازه مبدل متفاوت است.
3- سنسورهای دما و فشار
سنسورهای دما و تجهیزات اندازه‌گیری فشار برای بررسی شرایط کاری سیستم و ارسال اطلاعات به بخش کنترل استفاده می‌شوند. حسگرهایی مانند حسگر مقاومتی دما (RTD) و ترموکوپل، دمای سیال را اندازه‌گیری می‌کنند. ترانسمیترهای فشار نیز مقدار فشار را به سیگنال الکتریکی تبدیل می‌کنند تا در سیستم کنترل قابل پردازش باشد. این تجهیزات معمولاً در مسیر ورودی و خروجی یا سایر نقاط مشخص‌شده در مدار نصب می‌شوند و اطلاعات لازم برای پایش دما و فشار را در اختیار اپراتور قرار می‌دهند.
4- گیج‌های فشار و دماسنج‌ها
گیج‌های فشار و دماسنج‌ها برای نمایش مستقیم فشار و دمای سیال به کار می‌روند. نصب گیج فشار در نقاط ورودی و خروجی مبدل، امکان بررسی افت فشار در مسیر عبور سیال را فراهم می‌کند. افزایش غیرعادی این اختلاف فشار، در صورت ثابت بودن شرایط دبی، می‌تواند نشانه گرفتگی کانال‌ها یا تجمع رسوب در مبدل باشد. دماسنج‌های ورودی و خروجی نیز با نمایش دمای سیال در دو نقطه، امکان بررسی میزان تغییر دما و ارزیابی عملکرد حرارتی دستگاه را فراهم می‌کنند.
|نکته درمورد سنسورهای دما و فشار: ترموکوپل‌ها، ترمیستورها و (RTD) از رایج‌ترین سنسورهای دما هستند که هر یک بر اساس اصول فیزیکی متفاوتی (مانند تولید ولتاژ، تغییر مقاومت) دما را اندازه‌گیری می‌کنند. در سوی دیگر، سنسورهای فشار پیزورزیستیو و سنسورهای فشار خازنی با تبدیل نیروی فیزیکی به سیگنال الکتریکی، اطلاعات حیاتی در مورد فشار سیستم ارائه می‌دهند. این سنسورها با پایش مداوم شرایط، به حفظ ایمنی، کارایی و کیفیت در سیستم‌های حاوی مبدل‌های حرارتی و سایر تجهیزات صنعتی کمک می‌کنند.
5- شیرهای کنترلی
شیرهای کنترلی برای تنظیم جریان سیال و کنترل شرایط حرارتی در سیستم‌های مجهز به کنترل خودکار استفاده می‌شوند. این شیرها با تغییر میزان دبی، مقدار حرارت منتقل‌شده در مبدل را متناسب با نیاز فرآیند تنظیم می‌کنند. نوع شیر و محل نصب آن نیز بر اساس فشار، دبی و شرایط کاری سیستم انتخاب می‌شود.
6- پمپ‌ها
پمپ‌ها در مدارهایی که نیازمند گردش اجباری سیال مایع هستند، وظیفه ایجاد جریان و تأمین فشار لازم برای عبور سیال از لوله‌ها، مبدل‌های حرارتی و سایر تجهیزات را بر عهده دارند. استفاده از پمپ مستقل برای هر مبدل حرارتی الزامی نیست؛ زیرا در بسیاری از سیستم‌های تأسیساتی و خطوط تولید صنعتی، گردش سیال توسط پمپ اصلی مجموعه تأمین می‌شود.
7- فیلترها و استرینرها
فیلتر شنی برای جلوگیری از ورود ذرات جامد و آلودگی‌های معلق به مسیر جریان مبدل استفاده می‌شوند. استرینر معمولاً ذرات درشت مانند براده، زنگ‌زدگی و بقایای خوردگی لوله‌ها را جدا می‌کند؛ در حالی که فیلترهای صنعتی، با توجه به نوع ساختار و درجه فیلتراسیون، قابلیت جداسازی ذرات ریزتر را دارند.
8- شیرآلات مبدل حرارتی
شیر ایمنی مبدل حرارتی یکی از تجهیزات حفاظتی مدار است که در صورت افزایش فشار سیال از حد مجاز، به‌صورت خودکار عمل کرده و با تخلیه فشار اضافی، از آسیب‌دیدگی مبدل و سایر تجهیزات جلوگیری می‌کند. شیر ایمنی جزو اجزای اصلی مبدل حرارتی نیست، بلکه به‌عنوان تجهیزی جانبی برای افزایش ایمنی و حفاظت از سیستم مورد استفاده قرار می‌گیرد.
| نکته در مورد پمپ ها: پمپ (Pump) برای گردش و جابه‌جایی سیالات مایع در مدار استفاده می‌شود؛ در مقابل، کمپرسور (Compressor) با فشرده‌سازی سیالات گازی، فشار و دمای آن‌ها را افزایش می‌دهد. در سیستم‌های مجهز به مبدل حرارتی، پمپ جریان سیال را تأمین می‌کند و تبادل حرارت از سیال با دمای بالاتر به سیال با دمای پایین‌تر انجام می‌شود.
9- سیستم‌های نظارت و کنترل هوشمند
سیستم‌های کنترل و پایش در مجموعه‌هایی که مبدل حرارتی بخشی از خط تولید یا تأسیسات آن‌هاست، وظیفه مدیریت و بررسی شرایط عملکرد را بر عهده دارند. این سیستم‌ها می‌توانند شامل تابلو برق، کنترلر، تجهیزات اندازه‌گیری و هشداردهنده‌ها باشند. اطلاعات مربوط به دما و فشار از طریق سنسورها دریافت می‌شود و کنترلر بر اساس مقادیر ثبت‌شده، عملکرد تجهیزات متصل به مدار را مدیریت می‌کند.
10- فین‌ها یا پره‌ها
در مبدل‌های هواخنک و لوله‌پره‌دار، فین‌ها یا پره‌های حرارتی (Fins) روی سطح خارجی لوله‌ها نصب می‌شوند تا سطح انتقال حرارت افزایش یابد. این پره‌ها با افزایش سطح تماس لوله‌ها با هوا، تبادل حرارت میان سیال داخل لوله و هوای محیط را بهبود می‌دهند. در مبدل‌های هواخنک، فن‌ها (Fans) نیز با ایجاد جریان هوای اجباری و عبور آن از میان لوله‌ها، به دفع حرارت کمک می‌کنند. تعداد و ابعاد فین‌ها و ظرفیت فن‌ها بر اساس شرایط کاری و ظرفیت حرارتی مبدل تعیین می‌شود.
